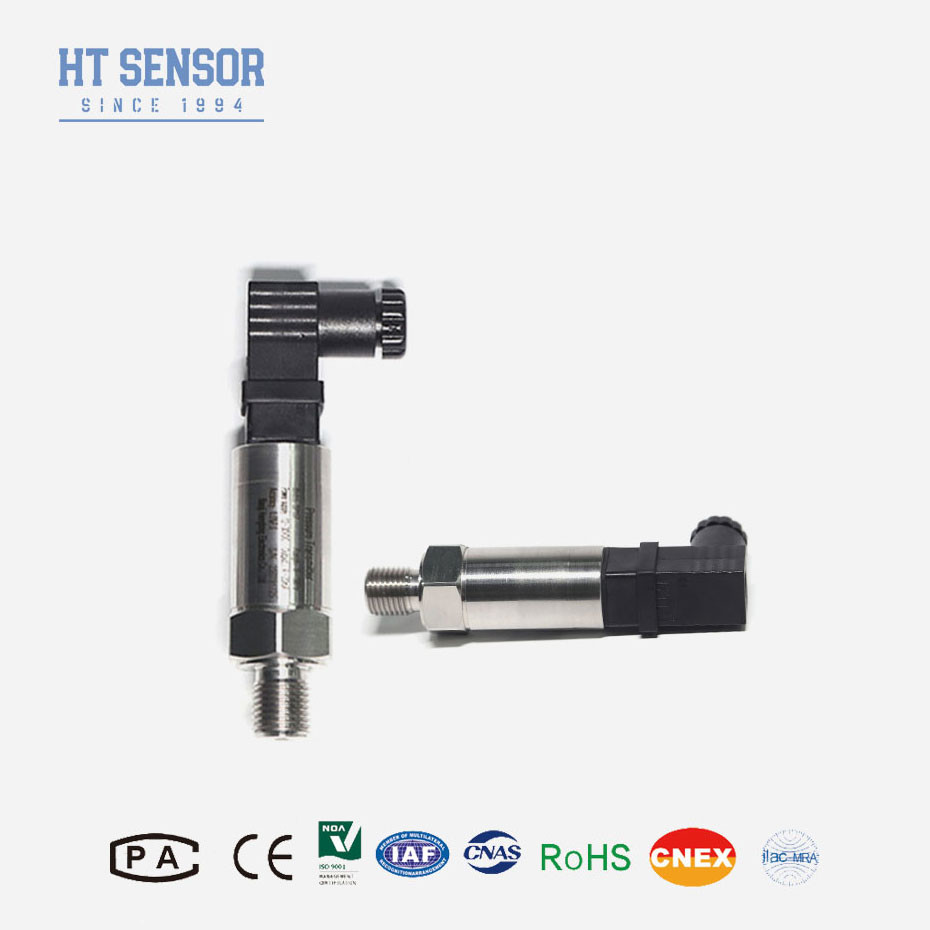

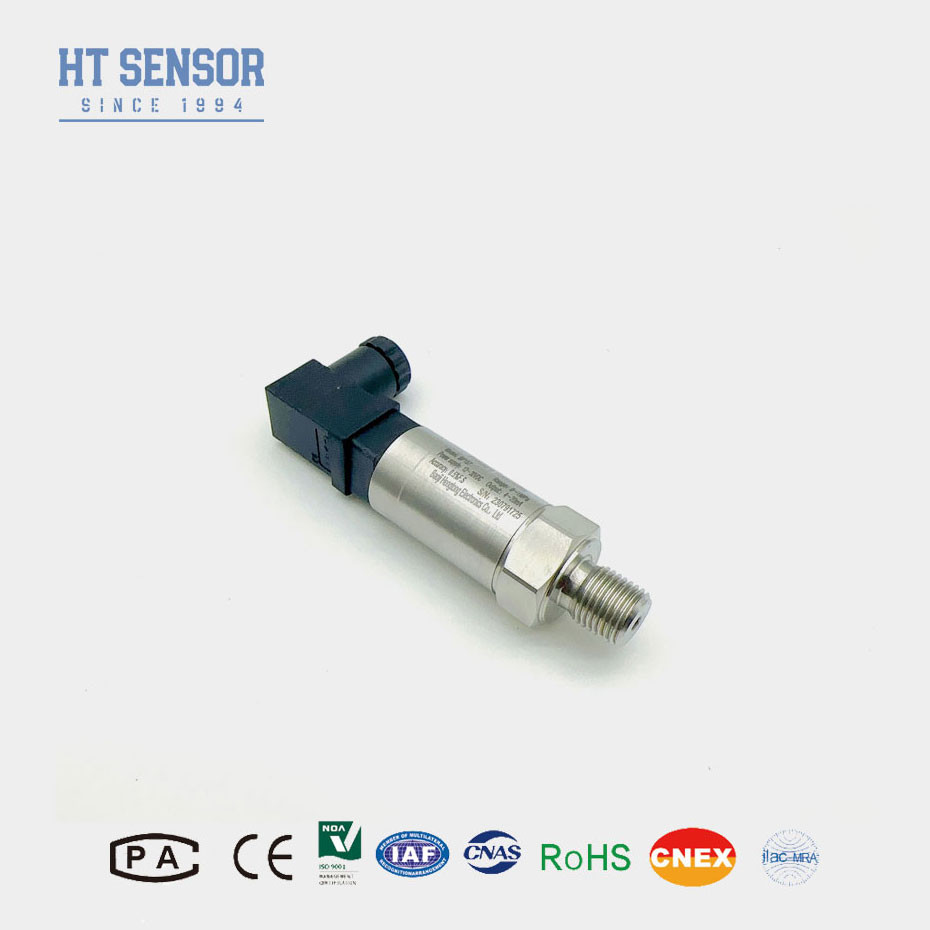

BP157 Пиезорезистивный диффузный силиконовый передатчик давления
Введение:
Датчик содержит тонкую кремниевую диафрагму, которая выступает в качестве сенсорного элемента.Пиезорезистивные резисторы диффузируются в кремниевую диафрагмуЭти резисторы меняют сопротивление, когда диафрагма деформируется под давлением.Деформация вызывает изменение напряжения на пьезорезистивных элементовНапряжение, вызванное давлением, изменяет сопротивление пьезорезистивных элементов в мосту Wheatstone.Напряжение, вызванное давлением, изменяет сопротивление пьезорезистивных элементов в мосту Wheatstone.Необработанный выход от Wheatstone моста, как правило, очень маленький и нуждается в усилении.0-5VDC, или цифровой выход).
Характеристики продукта:
Компактный и прочный дизайн
Антиэлектромагнитные помехи.
Полностью сварные, герметичные
Защита IP65
Многоразовые выходные сигналы
Устойчивое строительство
Легкость интеграции
Применение:
Совместима с нержавеющей сталью 316L, не коррозионными газами и жидкостями
Нефтехимическая и другая промышленность
Компрессор воздуха, вакуумное оборудование
Гидравлические и пневматические системы управления
Параметры работы:
| Диапазон измерений |
- 100 кПа ~ 0 кПа ~ 10 кПа... 10 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Превышение нагрузки |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C |
±0,25% (обычно), ±0,5% (максимально) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Ошибка температуры - нулевая |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Ошибка температуры -протяженность |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Компенсационная температура |
0-50°C ((<35KPa), 0-70°C ((стандартный)) -20~80 ((настраиваемый) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C~120°C |
| Жилой материал |
304 СС |
| Материал диафрагмы |
316L SS |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex db IIC T6 Гб |
| Рейтинг защиты |
IP65 |
| Материал уплотнения |
Фторированная резина или пломба с полной сваркой |
| Взвесить |
~ 0,20 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ‰ 20 мА |
12 ̊30 ВДС |
2/3/4 проволоки |
| 010/20mA |
3 провода
|
| 0/1 ¢5В |
| 0/1 ∆10В |
| 0.5·4.5В |
5VDC |
Советы по заказу
1. Определить диапазон давления: Определить полный диапазон давлений, которые передатчик должен измерять.Убедитесь, что выбранный передатчик может точно измерять в этом диапазоне, чтобы избежать ошибок и потенциальных повреждений.
2. Уровни точности: Поймите требования точности для вашего приложения. Различные передатчики предлагают различные уровни точности, поэтому выберите тот, который соответствует вашим конкретным потребностям в точных данных.
3. Опции монтажа: Определите, как передатчик будет монтироваться в вашем приложении, требует ли он прямой монтажа, крепления или интеграции в панель.
4. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
5. Опции монтажа: Определите, как передатчик будет монтироваться в вашем приложении, требует ли он прямой монтажа, крепления или интеграции в панель.
Часто задаваемые вопросы
Вопрос: Вы производитель?
A: Да, мы являемся профессиональным производителем датчиков более 29 лет!
Вопрос: Вы можете принять OEM-сервис?
О: Да, мы принимаем OEM и ODM.
Вопрос: Могу ли я быть вашим дистрибьютором?
О: Да, мы ищем дистрибьюторов на зарубежном рынке.
Вопрос: Каково ваше время выполнения?
О: Обычно 3-5 дней. Для количества выше100 штук, нужно дополнительно 5-7 рабочих дней.
