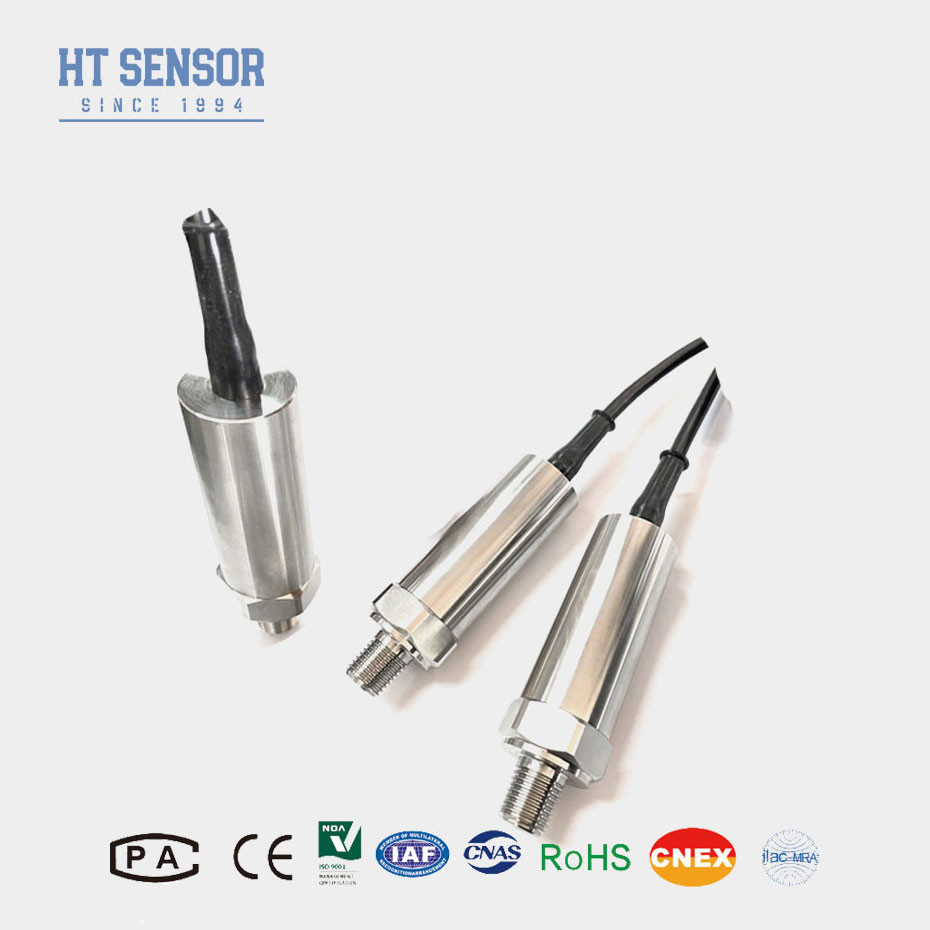

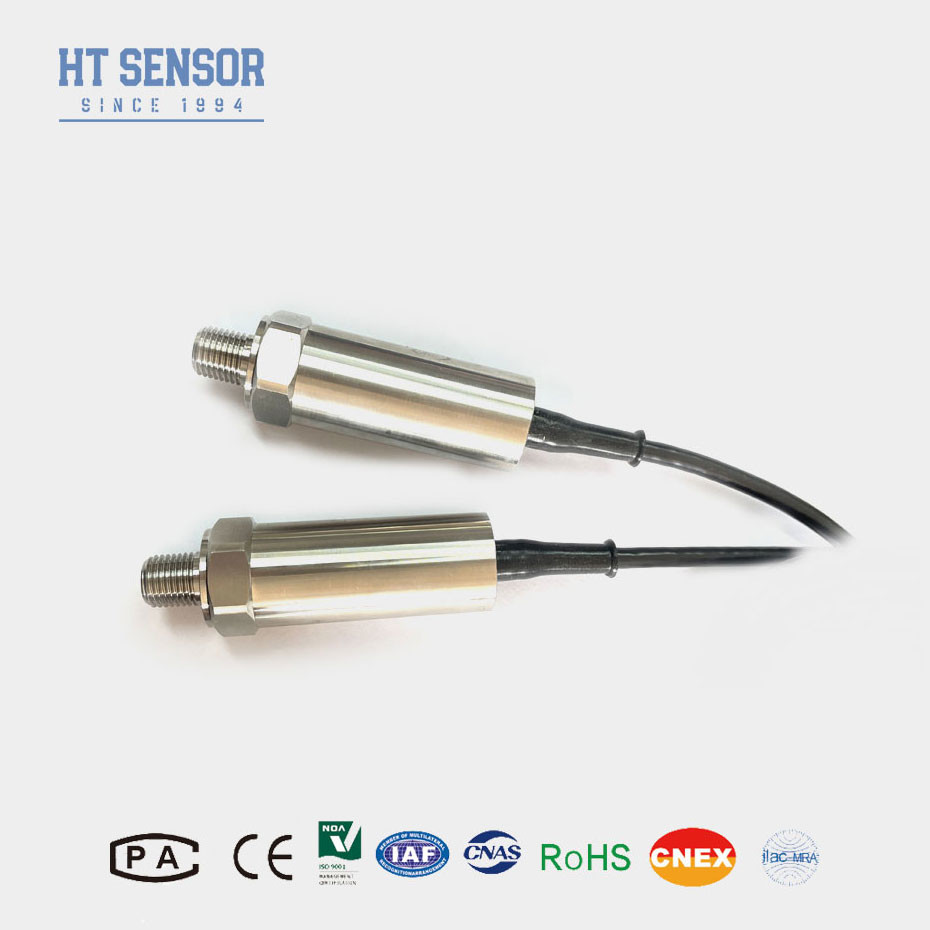

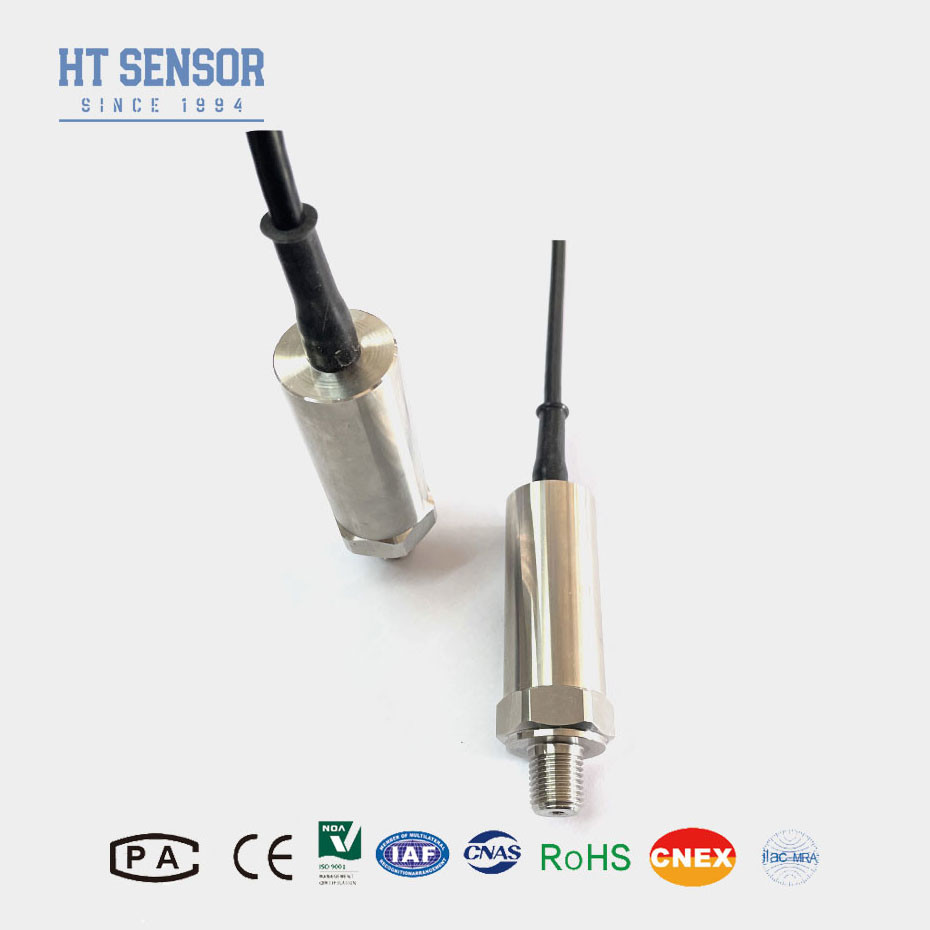

BP93420-IB Диффузный датчик давления кремния высокая точность быстрое время отклика датчик давления
Product Details
| Модель No.: | BP93420-IB | Сила: | 5VDC /12-36VDC |
|---|---|---|---|
| Нить: | G1/2, M20*1.5, 1/2NPT | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
| Материал для жилья: | 316L или 304SS | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Среднее измерение: | Жидкий воздух, водяное масло | Степень точности: | 00,5%. 0,25% |
| Диапазон давления: | -100кПа~0~5кПа...100МПа | Выходной сигнал: | 4-20mA или RS485 Modobus |
| Выделить |
передатчик давления высокой точности,Датчик диффузного кремниевого давления,Время быстрой реакции передатчик давления |
||
Product Description
BP93420-IB Диффузный датчик давления кремния, датчик давления быстрого реагирования
Введение диффузного силиконового передатчика давления:
BP93420IB Диффузные силиконовые датчики давления - это тип устройства для измерения давления, которое использует технологию диффузного кремния для измерения изменений давления.Эти датчики состоят из тонкой кремниевой диафрагмы, которая деформируется под давлением.Это изменение сопротивления затем преобразуется в электрический сигнал, который может быть обработан и интерпретирован для определения наложенного давления.Одним из основных преимуществ диффузных кремниевых датчиков давления является их высокая чувствительность и точность измерения давленияОни способны точно обнаруживать тонкие изменения давления, что делает их подходящими для широкого спектра применений, где необходимо точное наблюдение за давлением.
Характеристики продуктас датчиком давления:
1Высокая точность: диффузные кремниевые датчики давления обеспечивают высокую точность измерения давления, обеспечивая точные и надежные результаты.
2Широкий диапазон давления: они применимы к широкому диапазону давлений, что делает их подходящими для различных промышленных и коммерческих применений.
3Быстрое время реагирования: Эти датчики обладают быстродействующими возможностями, позволяющими в режиме реального времени фиксировать изменения давления и своевременно реагировать на изменения.
4. компактный размер: диффузные кремниевые датчики давления обычно имеют компактные размеры, что позволяет легко интегрировать их в различные системы и приложения.
Заявленияс датчиком давления:
1.Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
5Широкий диапазон.
Параметры работы датчика давления:
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,15 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Заказывание кончиков передатчика давления |
При заказе подводного передатчика уровня жидкости важно учитывать несколько факторов, чтобы убедиться, что выбранный продукт соответствует вашим конкретным требованиям к применению.Вот всестороннее руководство, которое поможет вам в процессе заказа:
1. Определите максимальный и минимальный уровни жидкости, которые необходимо измерить. Убедитесь, что выбранный вами передатчик может точно измерить в этом диапазоне.
2Убедитесь, что материалы, используемые в передатчике (например, нержавеющая сталь, ПВХ, ПТФЕ), совместимы с измеряемой жидкостью.Особенно если вы имеете дело с коррозионными или агрессивными веществами.
3. Выберите подходящий выходный сигнал для вашей системы, например, 4-20mA, 0-5VDC, или цифровых выходов, таких как RS485 или Modbus, чтобы обеспечить совместимость с получением данных или системы управления
4Номинальный диапазон температуры работы O-кольца из фтора составляет -20°C ~ 250°C. Когда рабочая температура продукта ниже -20°C, следует выбрать герметичное кольцо типа EPDM O..
5Продолжительность кабеля по умолчанию составляет 1,5 м, и есть три вида материалов на выбор.Если вам нужен другой материал кабеля, пожалуйста, укажите в заказе.
6В случае сильной вибрации, силы мгновенного удара, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите нашей компании и укажите в заказе.
| Руководство по заказу датчика давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5В. Как цифровая компенсация улучшает производительность передатчиков давления?
A: Цифровая компенсация повышает точность путем коррекции ошибок, вызванных температурой, нелинейности и смещений датчиков.улучшает динамическую реакцию, и поддерживает калибровку с течением времени, что приводит к надежным и точным измерениям.
6Какие сертификаты имеют ваши передатчики давления?
Наши передатчики давления соответствуют различным международным стандартам и сертификациям, включая CE, RoHS и ISO.Специальные сертификаты могут быть предоставлены на основе модели продукта и требований к применению.
