19 мм 1,5 мА 100 мв Диффузный датчик давления кремния Пиезорезистивный датчик давления
Product Details
| Материал: | 316L | минимальный диапазон: | -100Kpa |
|---|---|---|---|
| Максимальный ряд: | 60MPa | Поставки: | 1.5mA |
| Выпуск: | 100 мв + 30 мв | дискретный: | Четырехцветная силиконовая проволока или позолоченная булавка |
| Модель: | HT19 | Высокий: | 12 мм |
| Нефть: | диффузионный кремний | Нить: | Нет, нет. |
| Выделить |
Датчик диффузного кремниевого давления,1Силиконовый датчик давления 0,5 мА |
||
Product Description

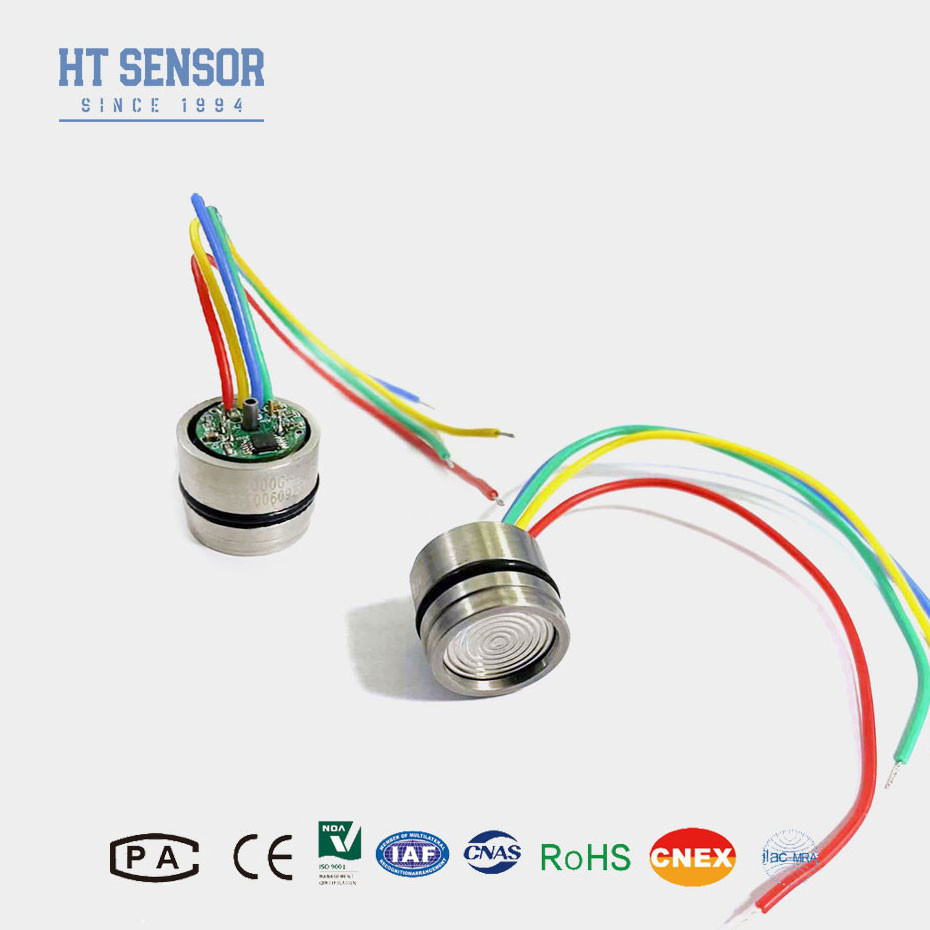

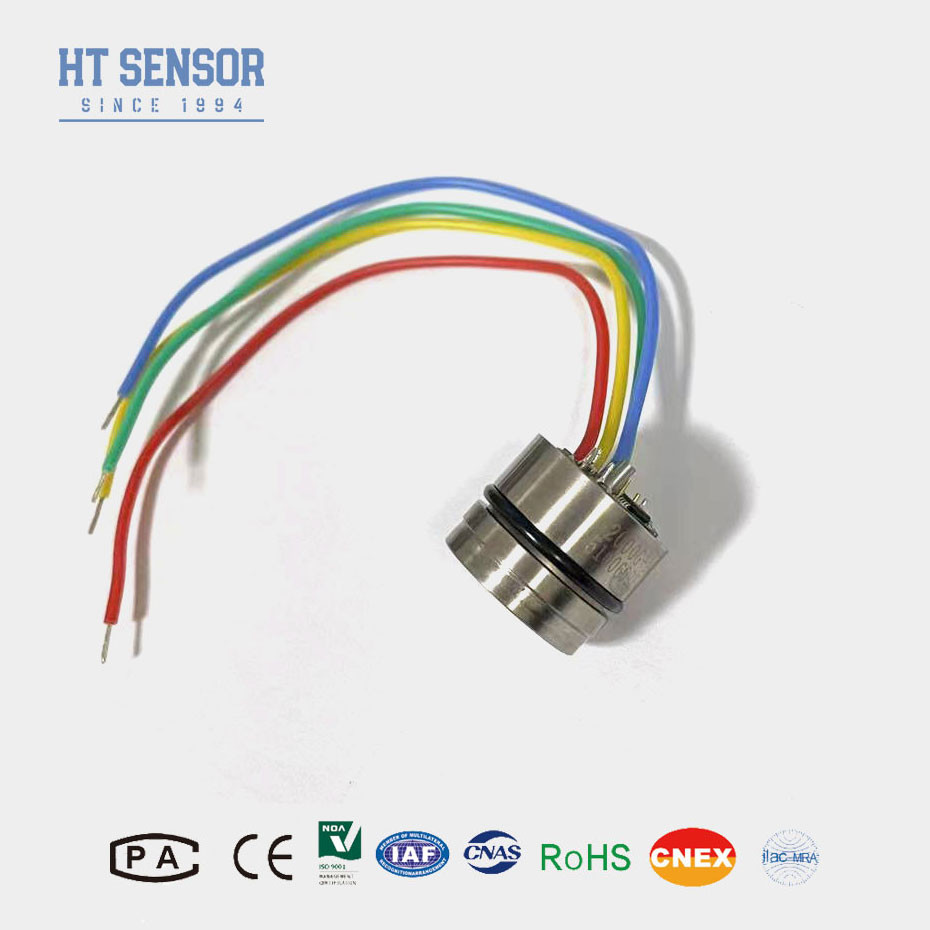

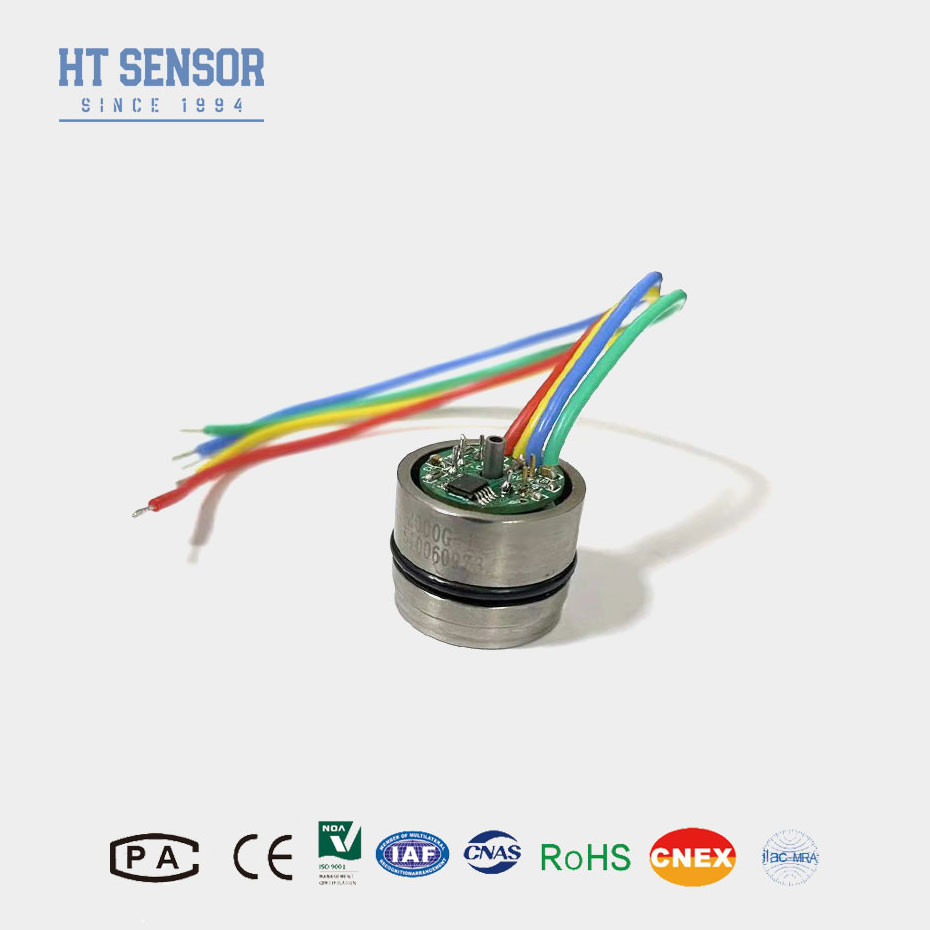

19 мм Диффузный кремниевый датчик давления Пиезорезистивный датчик давления
Введение кремниевого датчика давления:
HT19 пьезорезистивный кремниевый датчик давления, основным компонентом которого является высокостабильный диффузный кремниевый датчик.Пакет датчиков использует силиконовое масло для передачи давления из диафрагмы из нержавеющей стали 316L в датчикОни оснащены различными соединениями давления для использования в широком диапазоне оборудования OEM (Original Equipment Manufacturer).
приложения, где контролируются коррозионные жидкости или газы.
Характеристики продуктаСиликоновый датчик давления:
•Небольшие размеры
• Надежная технология полупроводников
• Калиброванный и температурно-компенсированный
• Абсолютное и измеренное давление
• Изолированные датчики, совместимые с вакуумом
• Низкая стоимость
Заявленияиз кремниевого датчика давления:
2Системы управления процессом
3Промышленная автоматизация и управление потоками
4Калибраторы давления
Электрические данные кремниевого датчика давления
Поставки:1.5mADC Входное сопротивление:3KΩ~6KΩ
Выходная импеданс:2.5KΩ~6KΩ Сопротивление изоляции:≥100MΩ/50VDC
Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы кремниевого датчика давления
| Параметры |
Диапазон: 0 ~ 10 КПа, 20 КПа, 35 КПа, 100 КПа, 200 КПа, 350 КПа, 700 КПа, 1 МПа, 2 МПа,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Типичный | Макс. Макс. | Объекты | ||
| Нелинейность давления |
±0.15 |
±0.3 | % F.S | |
| Повторяемость давления и гистерез | 0.02 | 0.05 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выход на расстояние | ≤ 20 КПа | 50±10 | 50±30 | mV |
| ≥ 35 КПа | 100±10 | 100±30 | mV | |
| Ошибка температуры - нулевая | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Время ошибки температуры | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Доказательство давления | 3X Номинальный диапазон или 120 МПа, в зависимости от того, какой из них меньше | - Я не знаю. | ||
| Диапазон рабочей температуры | -20~80 | °C | ||
| Компенсированный диапазон температур | 0~70, 0~50 ((Расстояние ≤20KPa) | °C | ||
| Диапазон температуры хранения | -40 ~ 125 | °C | ||
Примечание:Вышеприведенный параметр при условии:Пища: 1,5mA Температура: 25°C
Размер
FQA:
1Что такое датчик давления?
Датчик давления - это устройство, которое измеряет давление газов или жидкостей.Он преобразует физическое давление в электрический сигнал, который может быть прочитан и обработан системами управления или оборудованием для мониторинга.
2Как работает датчик давления?
Датчики давления работают с использованием различных технологий, таких как пьезорезистивные, емкостные или пьезоэлектрические элементы, для обнаружения изменений давления.это вызывает изменение физических свойств элемента чувствительности, который затем преобразуется в электрический сигнал пропорционально давлению.
3Какие типы датчиков давления?
Пьезорезистивные датчики давления: используйте эффект пьезорезистива в материалах, таких как кремний, для измерения давления.
Капацитивные датчики давления: измеряют изменения емкости, вызванные деформацией диафрагмы под давлением.
Пиезоэлектрические датчики давления: используют материалы, которые генерируют электрический заряд в ответ на механическое напряжение.
Оптические датчики давления: используют модуляцию света для измерения изменений давления.
Резонные датчики давления: измеряют давление путем обнаружения изменений резонансной частоты датчика.
4В чем разница между датчиками абсолютного, габаритного и дифференциального давления?
Датчики абсолютного давления: измеряют давление относительно идеального вакуума.
Датчики давления: измеряют давление относительно атмосферного давления.
Дифференциальные датчики давления: измеряют разницу между двумя точками давления.
5Какие факторы следует учитывать при выборе датчика давления?
