Высокоустойчивый HT26 Кремниевый пьезорезистивный датчик давления с диффузным кремниевым элементом
Product Details
| Материал: | 316L | минимальный диапазон: | -100Kpa |
|---|---|---|---|
| Максимальный ряд: | 60MPa | Поставки: | 1.5mA |
| Выпуск: | 100 мв + 30 мв | дискретный: | Четырехцветная силиконовая проволока или позолоченная булавка |
| Модель: | HT26 | Высокий: | 11.2mm |
| Нефть: | диффузионный кремний | Нить: | Нет, нет. |
| Выделить |
Датчик давления диффузного кремниевого элемента,Высокостабильный датчик давления,HT26 Силиконовый пиезорезистивный датчик давления |
||
Product Description

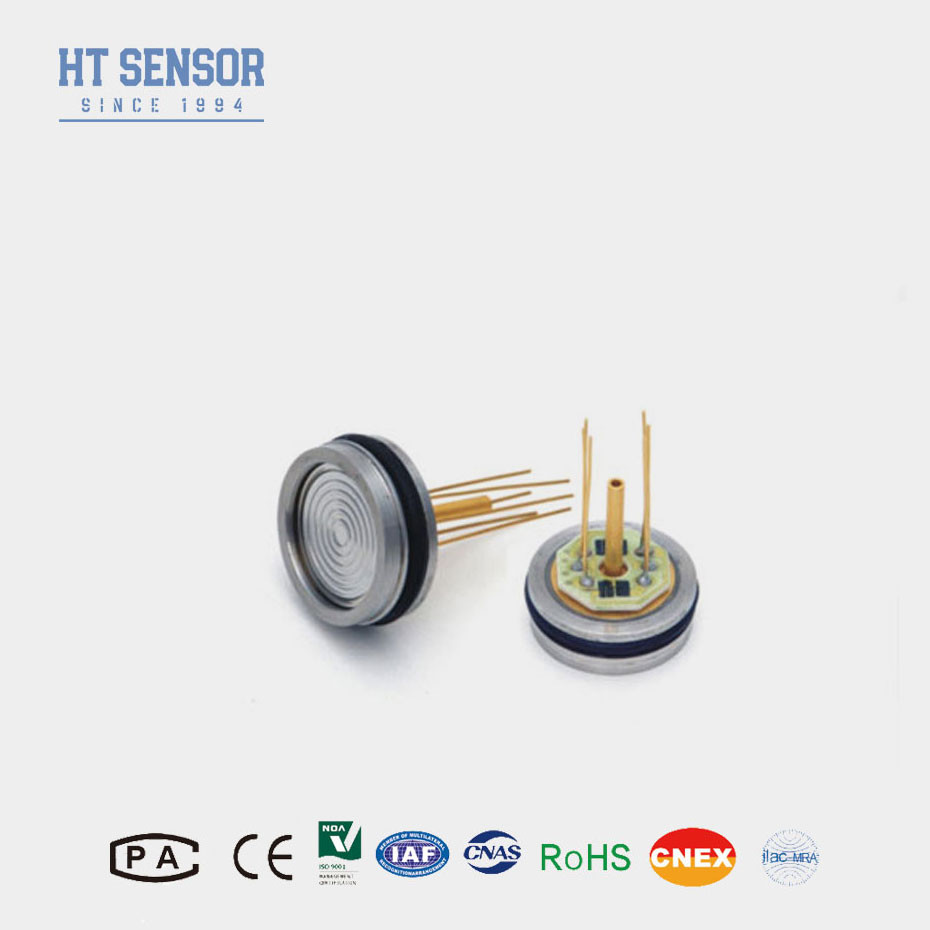

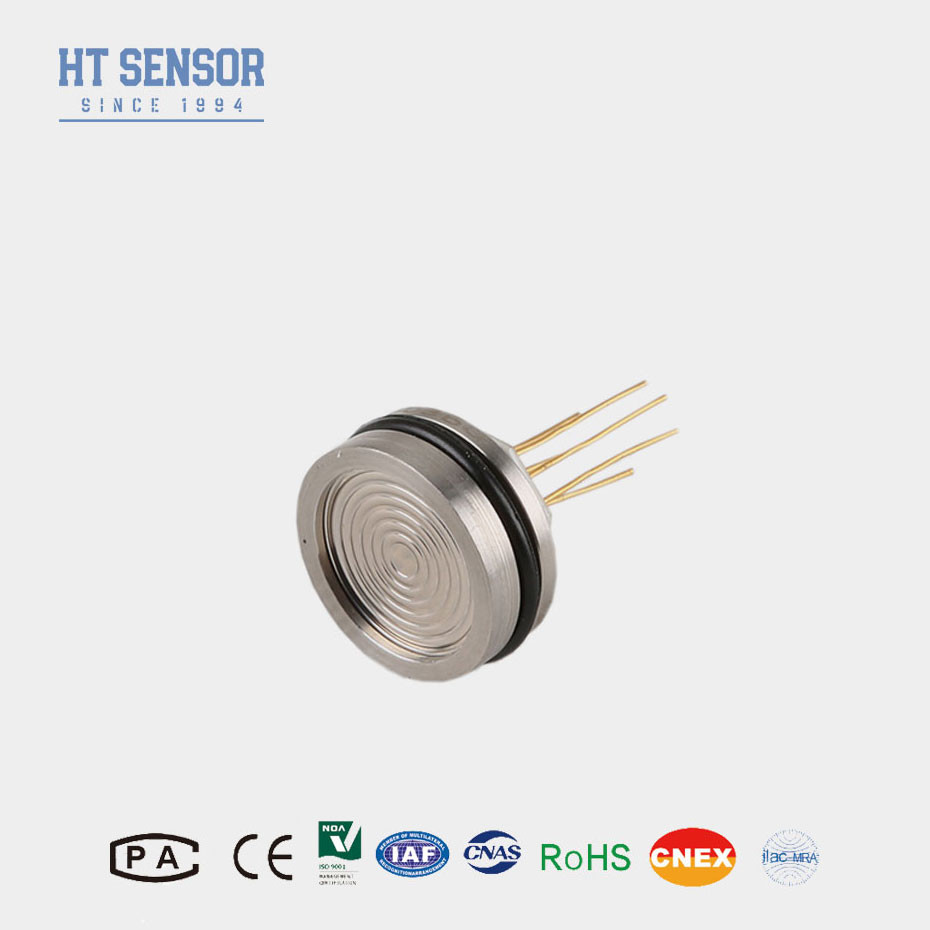

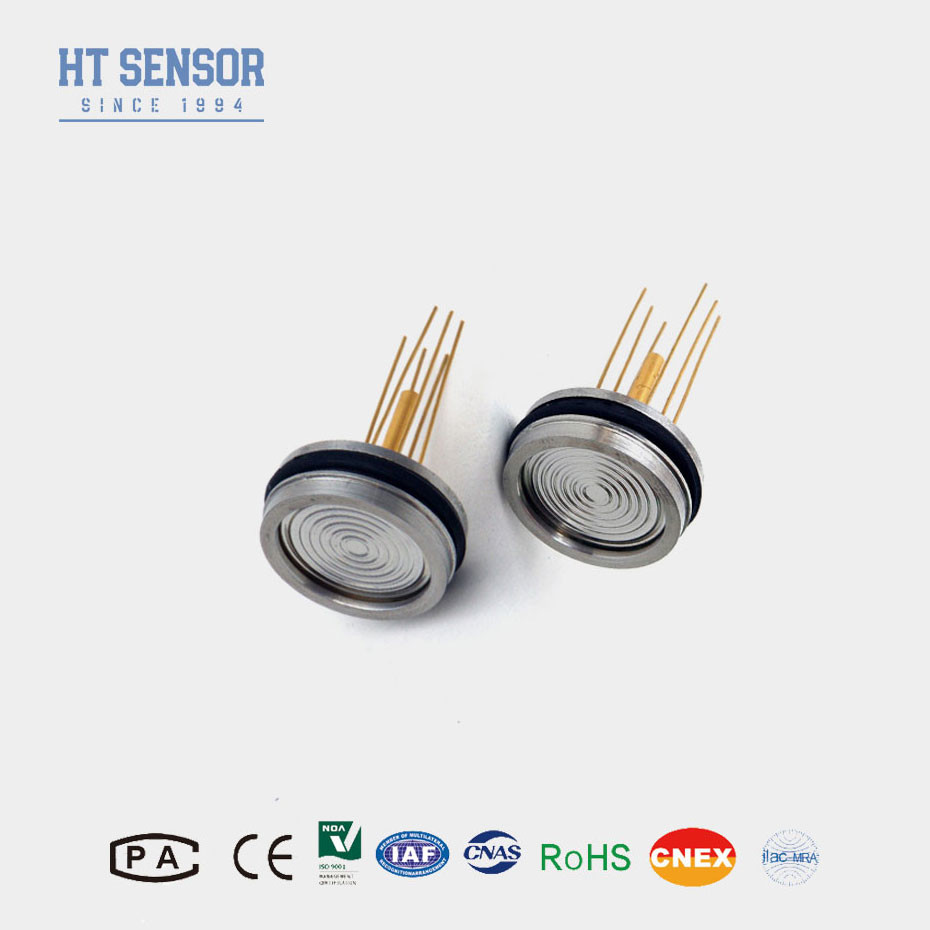

HT26 Диффузный кремниевый датчик давления
Введение кремниевого датчика давления:
Ядром кремниевого пьезорезистивного датчика давления HT26 является высокостабильный диффузный кремниевый элемент.Дифференциальное давление измерительной среды передается к кремниевой диафрагме через изоляционную диафрагму 316L и запечатанное кремниевое масло.Для измерения давления жидкостей и газов он использует пьезорезистивный эффект диффузного кремния.что облегчает установкуОн предлагается в свариваемом пакете или с различными натянутыми фитингами, такими как 1/4 и 1/8NPT, 1/4BSP, а также индивидуальными фитингами процесса.
Характеристики продуктаСиликоновый датчик давления:
1Использование передовых технологий и корпуса из нержавеющей стали 316L, а также таких материалов, как титан и Hastelloy для диафрагмы
2Использование толстопленочных цепей для компенсации температуры и нулевой точки
коррекция
3Выдающаяся надежность, повторяемость и стабильность
4Высота 7 мм, настраиваемая
Заявленияиз кремниевого датчика давления:
1Подходит для измерения давления не коррозионных газов и жидкостей с совместимостью 316L нержавеющей стали
2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию
3Используется в морской и авиационной промышленности
4.Подходит для гидравлических и пневматических систем управления
Электрические данные кремниевого датчика давления
Поставки:1.5mADC Входное сопротивление:3KΩ~6KΩ
Выходная импеданс:2.5KΩ~6KΩ Сопротивление изоляции:≥100MΩ/50VDC
Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы кремниевого датчика давления
| Параметры |
Диапазон: 0 ~ 10 КПа, 20 КПа, 35 КПа, 100 КПа, 200 КПа, 350 КПа, 700 КПа, 1 МПа, 2 МПа,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Типичный | Макс. Макс. | Объекты | ||
| Нелинейность давления |
±0.15 |
±0.3 | % F.S | |
| Повторяемость давления и гистерез | 0.02 | 0.05 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выход на расстояние | ≤ 20 КПа | 50±10 | 50±30 | mV |
| ≥ 35 КПа | 100±10 | 100±30 | mV | |
| Ошибка температуры - нулевая | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Время ошибки температуры | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Доказательство давления | 3X Номинальный диапазон или 120 МПа, в зависимости от того, какой из них меньше | - Я не знаю. | ||
| Диапазон рабочей температуры | -20~80 | °C | ||
| Компенсированный диапазон температур | 0~70, 0~50 ((Расстояние ≤20KPa) | °C | ||
| Диапазон температуры хранения | -40 ~ 125 | °C | ||
Примечание:Вышеприведенный параметр при условии:Пища: 1,5mA Температура: 25°C
Электрическое соединение и компенсация
FQA:
1.Q: Какие особенности вашего датчика давления?
Ответ: Высокая точность, долговечность и отличная производительность.
2.Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
