Силиконовый преобразователь давления для применения в нефтехимической металлургии, энергетике и гидрологии
Product Details
| Материал: | 316L | минимальный диапазон: | 10 кПА |
|---|---|---|---|
| Максимальный ряд: | 40 МПа | Поставки: | 1.5mA |
| Выпуск: | 100 мв + 2 мв | дискретный: | Четырехцветная силиконовая проволока или позолоченная булавка |
| Модель: | HT26V | Нефть: | диффузионный кремний |
| Сила: | 10VDC | ||
| Выделить |
Металлургический силиконовый преобразователь давления,Гидрология Кремниевый преобразователь давления,Передатчик давления для нефтехимического кремния |
||
Product Description

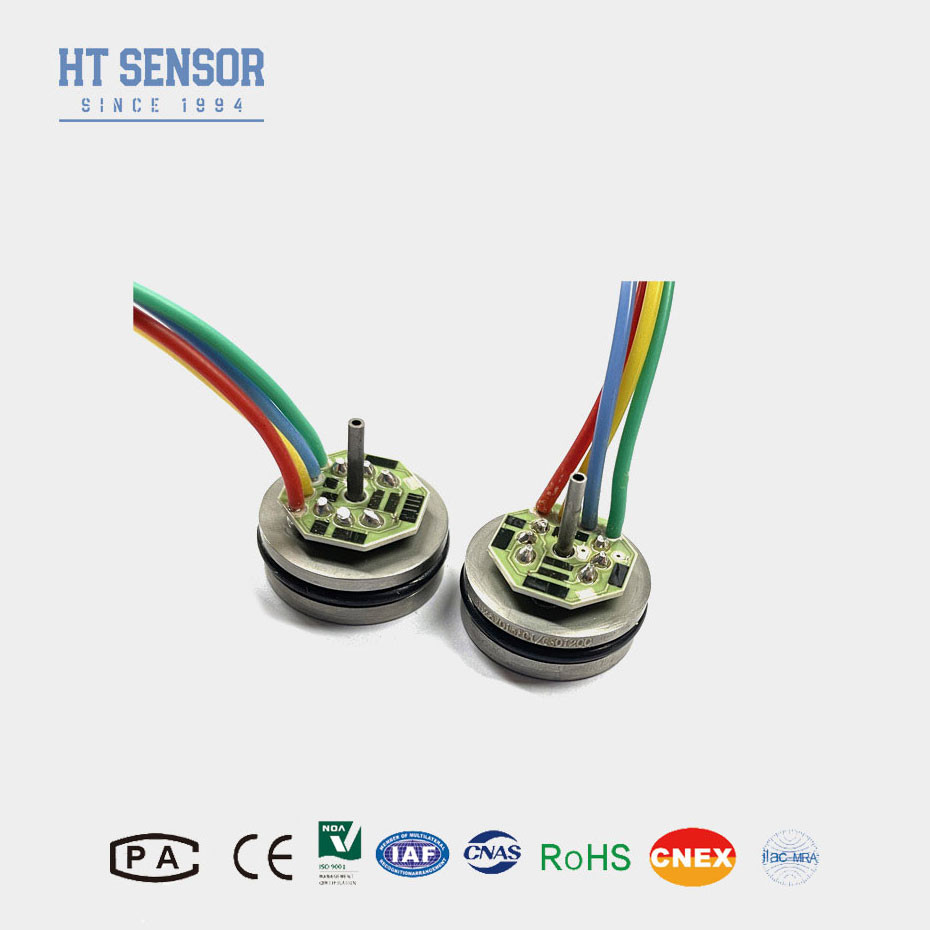

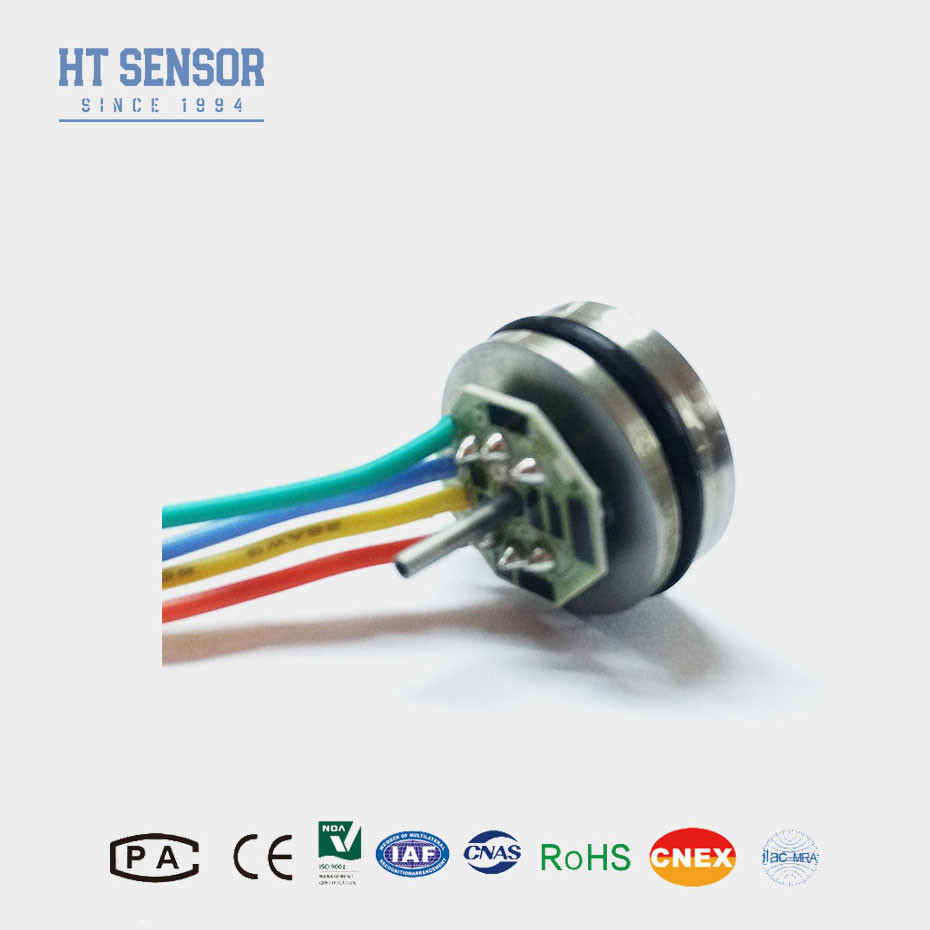

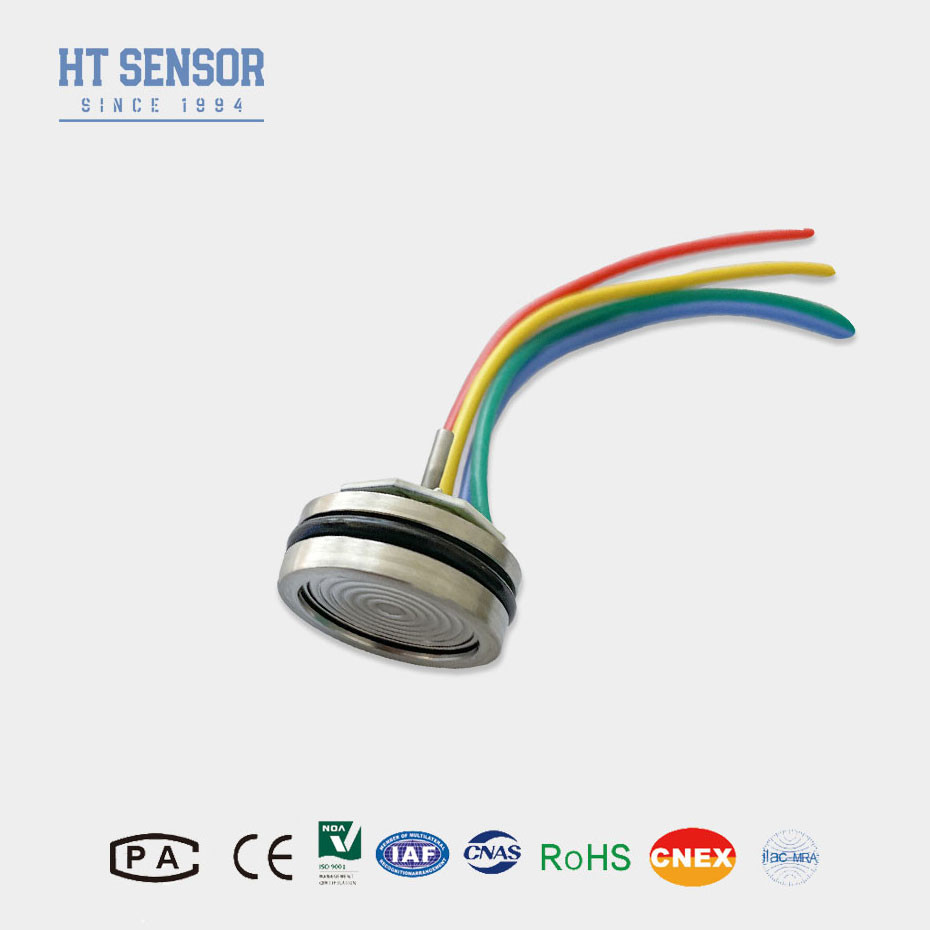

HT26 Диффузный кремниевый датчик давления
Введение кремниевого датчика давления:
HT26 представляет собой высокочувствительный пиезорезистивный кремниевый чип, встроенный в качестве сенсорного элемента давления.Вверх по течению разделяющая диафрагма полностью изолирует чип давления от измеряемой среды. это легко установить.
Характеристики продуктаСиликоновый датчик давления:
1Использование передовых технологий и корпуса из нержавеющей стали 316L, а также таких материалов, как титан и Hastelloy для диафрагмы
2Использование толстопленочных цепей для компенсации температуры и нулевой точки
коррекция
3Выдающаяся надежность, повторяемость и стабильность
4Высота 7 мм, настраиваемая
Заявленияиз кремниевого датчика давления:
1Подходит для измерения давления не коррозионных газов и жидкостей с совместимостью 316L нержавеющей стали
2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию
3Используется в морской и авиационной промышленности
4.Подходит для гидравлических и пневматических систем управления
Электрические данные кремниевого датчика давления
Подача: 10 ВДС Входное сопротивление: 3KΩ~6KΩ
Выходная импеданс:2.5KΩ~6KΩ Сопротивление изоляции:≥100MΩ/50VDC
Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы кремниевого датчика давления
| Параметры работы: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS | |||||
| Тип | Макс | Единица | ||||
| Линейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV | ||
| ≥ 35 кПа | 100±1 | 100±2 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ¢50 | °C | |||
| ≥ 35 кПа | 0 ¢ 70 | °C | ||||
| Операционная температура | -20 ¢80 | °C | ||||
| Температура хранения | -40 ¢125 | °C | ||||
| Допустимая перегрузка | 3 раза больше, чем в полной шкале. | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| О-кольцо печать | Нитриловый или фторный каучук | |||||
| Заполнительная среда | Кремниевое масло | |||||
| Вес | 25 г | |||||
| Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25 °C. | ||||||
FQA:
1.Q: Какие особенности вашего датчика давления?
Ответ: Высокая точность, долговечность и отличная производительность.
2.Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
