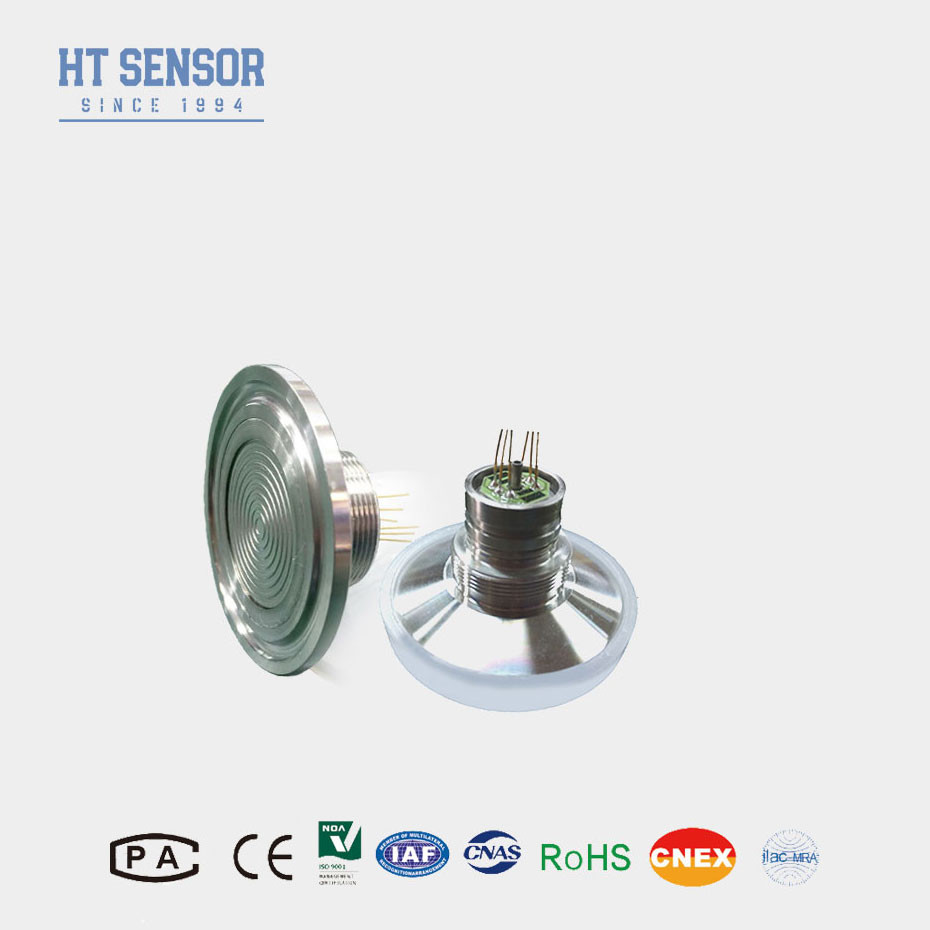

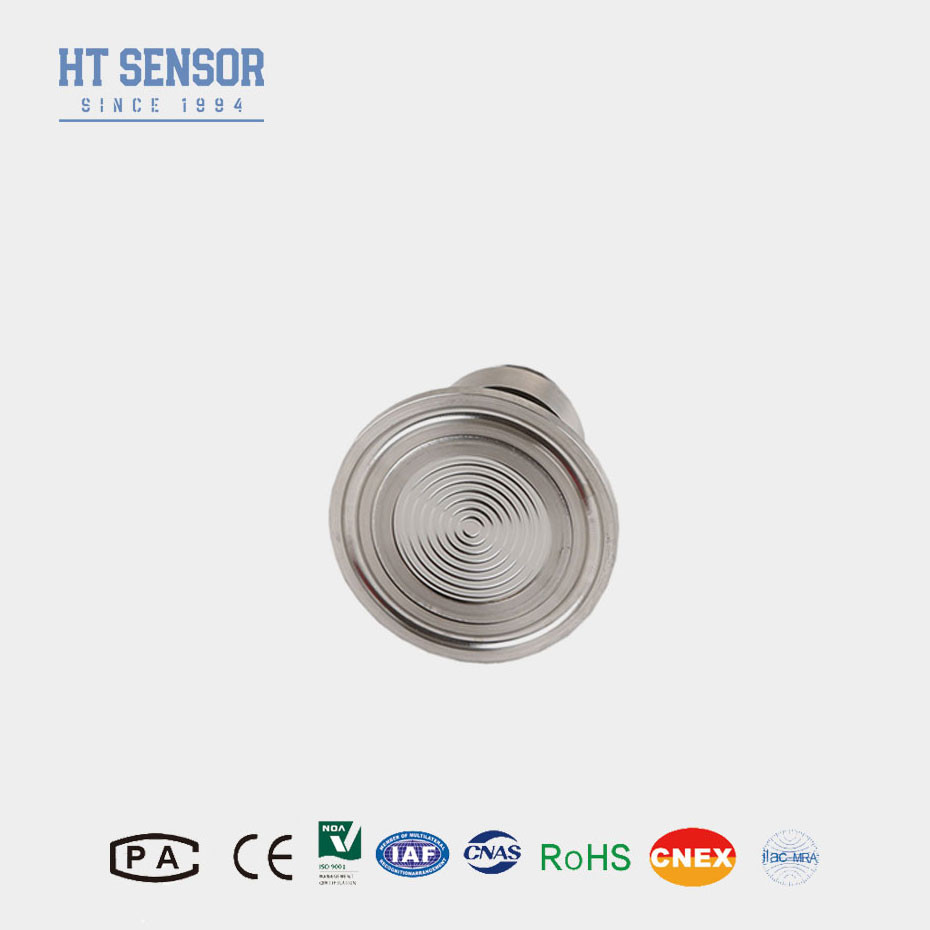

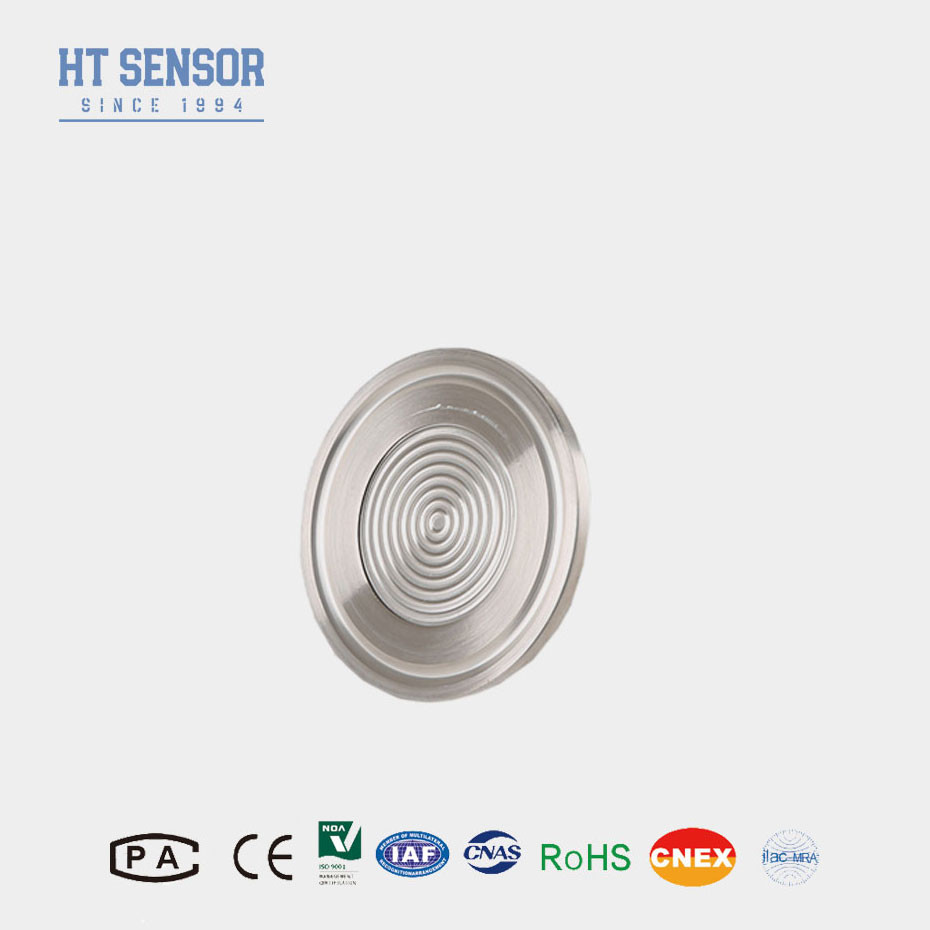

Name: HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQ
Price: 21.00 USD
Availability: InStock

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм

HT-IQ Silicon Flush Pressure Sensor Flush Diaphragm Pressure Transducer 50.4mm

Основная информация

Место происхождения:	Баоджи, Китай.
Фирменное наименование:	HT SENSOR
Сертификация:	CE,RoHs,ISO9001
Номер модели:	HT-IQ

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет
Время доставки:	5-8 рабочих дней
Условия оплаты:	Western Union, L/C, T/T
Поставка способности:	5000 штук в месяц

Лучшая цена Контакт

Подробная информация

Модель No.:	HT-IQ	Диапазон:	0-35kpa~3.5Mpa
Тип проводки:	Позолоченные коварные булавки или 4 провода	Среднее измерение:	воздушная и жидкая зажимы
День.:	500,4 мм	Выпуск:	Аналоговые 100 мв + 30 мв
Сила:	1.5mA	Тип:	Датчик давления из диффузного кремния
Материал:	316L из нержавеющей стали	Нить:	500,4 мм
Выделить:	Преобразователь давления диафрагмы , Силиконовый датчик давления , 50Датчик давления на 0

Характер продукции

HT-IQ Силиконовый датчик давления для испытания жидкости с 50,4 мм сцеплением

HT-IQ ПиезорезистивныйКремнийДатчик давления

Введение датчика давления из кремния:

HT - датчик давления IQ - это датчик давления на кремниевой диафрагме с диффузией. датчик давления с зажимом с одноразовой технологией наполнения кремниевым маслом. совместимая со средой,пьезорезистивный кремниевый датчик давления, упакованный в корпус из нержавеющей стали 316L. Можно настроить для O-кольца
монтажные или натяжные процессовые фитинги и предназначены для приложений OEM, где требуется совместимость с коррозионными средами

Характеристики продуктаиз силиконового датчика давления:

Передовые технологии и упаковка корпуса из нержавеющей стали 316L
2Компенсация температуры и коррекция нулевой точки через толстую пленку
Круг исключительная надежность, повторяемость и стабильность
Структура высокотемпературной промывочной диафрагмы для легкой очистки

Электрическая производительностьиз силиконового датчика давления:

Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
Импеданс ввода: 2,5KΩ~6KΩ
Импеданс выхода: 2,5KΩ~6KΩ
Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.

Параметры производительностииз диффузионного кремниевого датчика давления:
Диапазон измерений		Диаметр ((G)	35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа
		Абсолютное (А)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Запечатанный (S)	3500 KPaS
		Тип		Макс	Единица
Нелинейность		±0.15		±0.3	% F.S
Повторяемость		0.05		0.1	% F.S
Гистерез		0.05		0.1	% F.S
Нулевой выход		0±1		0±2	mV
Выпуск в полном объеме	≤ 20 КПа	50±10		50±30	mV
	≥ 35 кПа	100±10		100±30	mV
Нулевая смещение Temp. Дрейф	≤ 20 КПа	± 1		±2	% F.S
	≥ 35 кПа	±0.5		± 1	% F.S
Полномасштабная температура. Дрейф.	≤ 20 КПа	± 1		±2	% F.S
	≥ 35 кПа	±0.5		± 1	% F.S
Компенсированный временный.	≤ 20 КПа	0 ~ 50			oC
	≥ 35 кПа	0 ~ 70			oC
Операционная температура		-20~80			oC
Температура хранения		-40 ~ 125			oC
Допустимая перегрузка		Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва		Пять раз больше, чем в полной шкале.
Долгосрочная стабильность		0.2 %			Ф.С. / Год
Материал диафрагмы		316L
Сопротивление изоляции		≥ 200MΩ 100VDC
Вибрация		Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок		100 г, 11 мс.
Время ответа		≤ 1 мс
О-кольцо печать		Нитриловый или фторный каучук
Заполнительная среда		Кремниевое масло
Вес		~ 220 г
Параметры испытываются в следующих условиях: 1,5mA @ 25°C

Конструкция

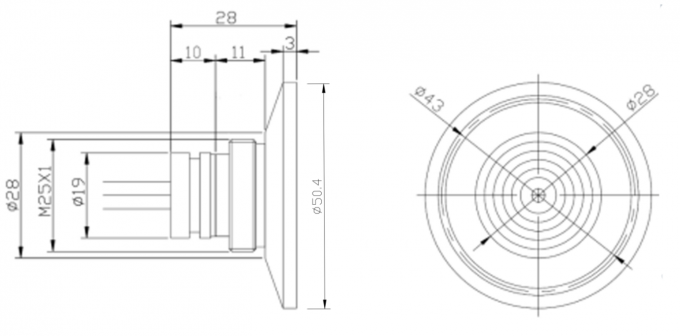

Размер

Электрическое соединение и компенсация

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм 3

Примеры отбора

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм 4

Советы по заказу

1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать засорения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

Компания

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм 5

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм 6

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм 7

HT-IQ Силиконовый датчик набора давления набор диафрагмы передатчик давления 50,4 мм 8

FQA

1Вопрос: Какие особенности у ваших датчиков давления?

Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?

О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?

А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.

4.Q: Каков типичный срок доставки?

Ответ: 5-8 рабочих дней для стандартных моделей.

5Вопрос: Какая цена на продукцию?

A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.

6Вопрос: Какова гарантия на вашу продукцию?

О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
