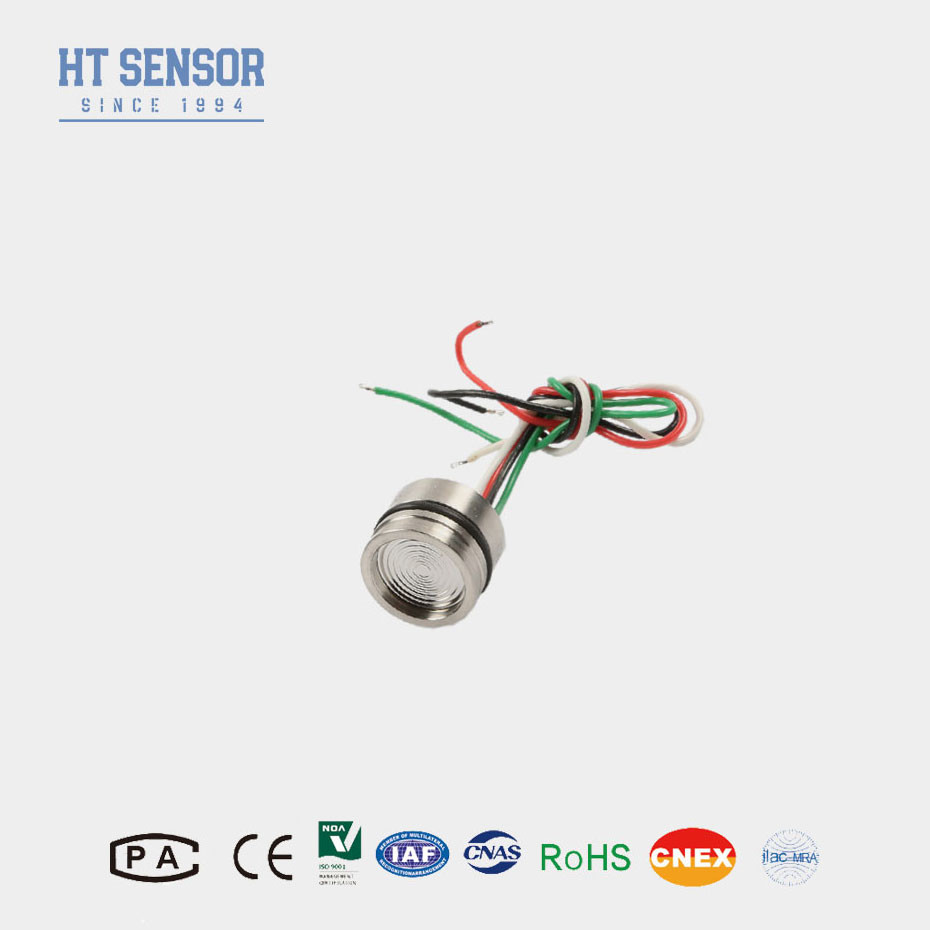

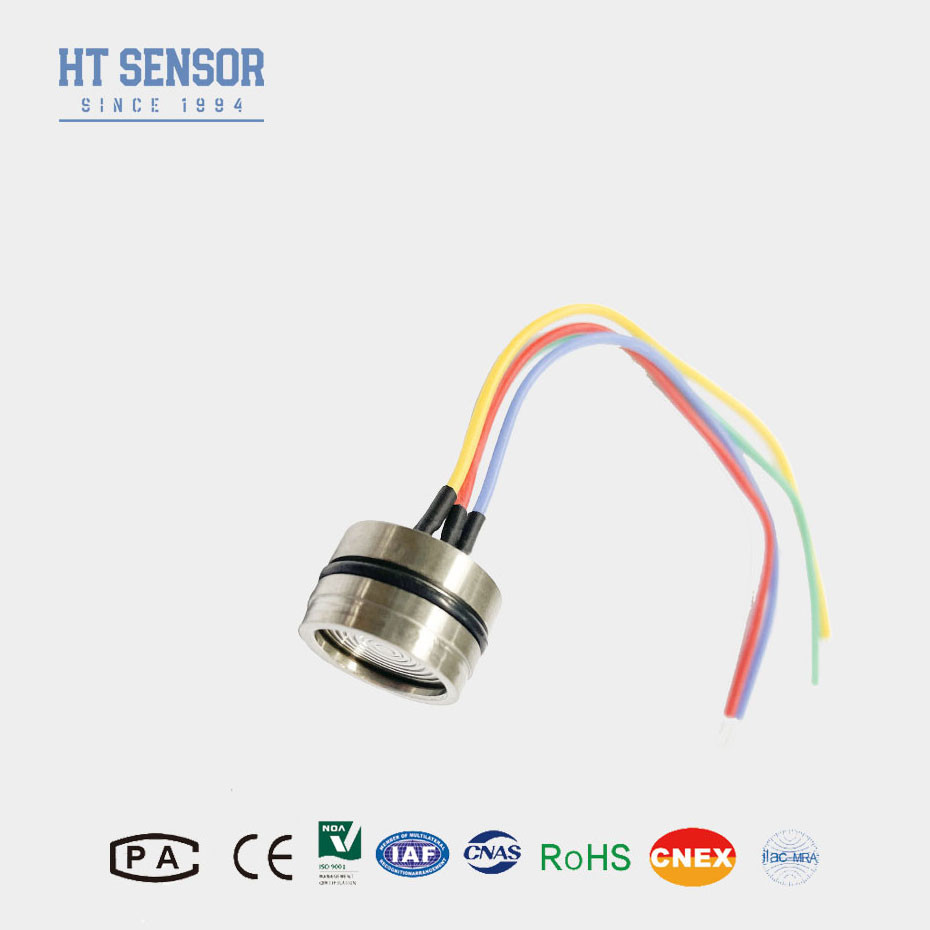

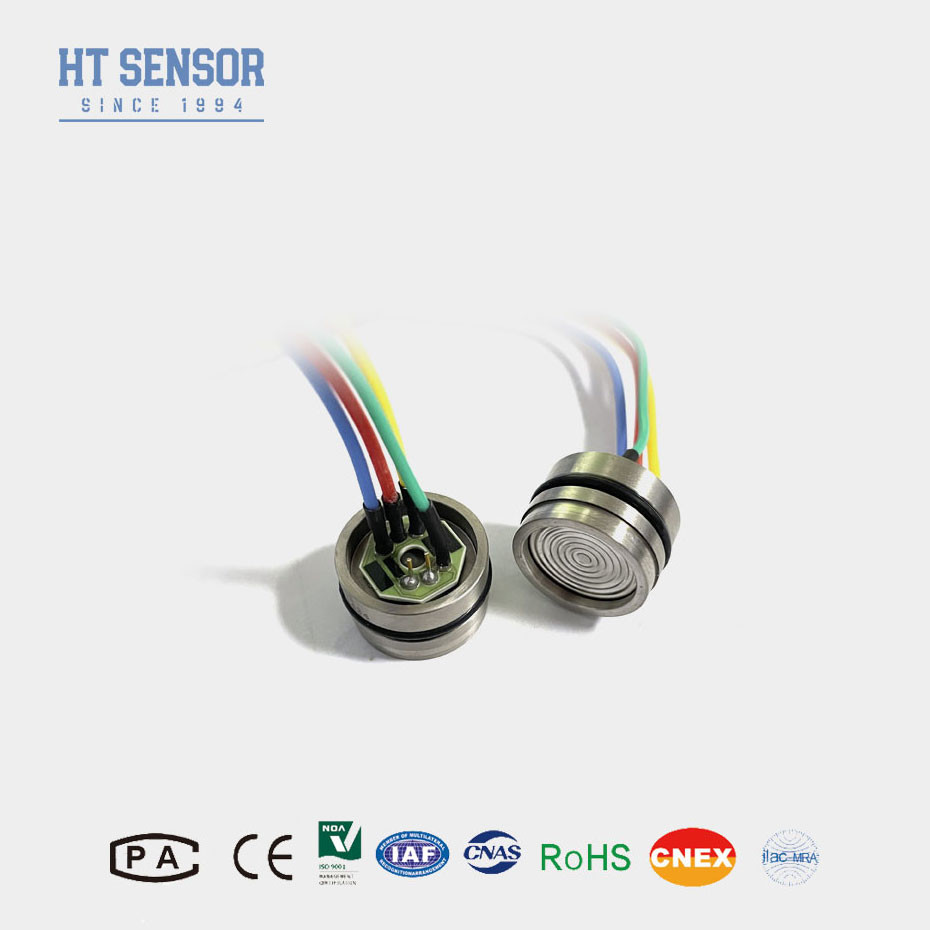

HT19V Диффузионный силиконовый пьезорезистивный датчик давления 10VDC датчик уровня жидкости
Product Details
| Модель No.: | HT19V | Тип нитки: | Нет, нет. |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | Среднее измерение: | Газ и жидкость |
| Диапазон: | 0-10kpa~60mpa | Выпуск: | mV |
| Тип давления: | G/A/S | Поставки: | 5-10VDC |
| Код Hs: | 9026209090 | Поставка способности: | 20000 штук/месяц |
| Тип: | Пиезорезистивный датчик давления | Материал: | Нержавеющая сталь |
| Конфигурация: | Доступно для OEM и ODM | ||
| Выделить |
HT19V Диффузионный силиконовый пиезорезистивный датчик давления,Силиконовый пьезорезистивный датчик давления 10VDC,Датчик уровня жидкости 10VDC |
||
Product Description
HT19V Пиезорезистивный кремниевый датчик давления
Введение кремниевого датчика давления:
HT19V Пакет датчиков использует силиконовое масло для передачи давления из диафрагмы из нержавеющей стали 316L в датчик.К упаковке прикрепляется керамический субстрат, который содержит резисторы с лазерной резьбой для компенсации температуры и коррекции смещенияДополнительный резистор с лазерной подборкой включен, который может быть использован для регулировки внешнего дифференциального усилителя и обеспечения взаимозаменяемости протяженности до ± 1%.
Характеристики продуктаиз кремниевого датчика давления:
1Ширина толстой пленки используется для компенсации температуры и нулевой коррекции смещения.
2Высокая надежность, хорошая стабильность.
3Постоянное напряжение, стандартный выход.
Заявленияиз кремниевого датчика давления:
1Подходит для измерения давления коррозионного газа и жидкости, совместим с 316 л нержавеющей стали
2Используется в системах управления процессом для контроля и контроля давления.
3Часто используется в системе охлаждения и измерения давления воздушного компрессора.
Электрическая производительностьиз кремниевого датчика давления:
1.Силовое питание: ≤10VDC
2Выходное напряжение общего режима: 50% от входящего (типичное)
3.Импеданс ввода: 4KΩ ~ 20KΩ
4Выходное сопротивление:2.5KΩ~6KΩ
5Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры производительностииз кремниевого датчика давления:. | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Запечатанный (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Тип | Макс | Единица | ||||
| Нелинейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV | ||
| ≥ 35 кПа | 100±1 | 100±2 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| О-кольцо печать | Нитриловый или фторный каучук | |||||
| Заполнительная среда | Кремниевое масло | |||||
| Вес | ~ 28 г | |||||
| Параметры испытываются в следующих условиях: 10В @ 25oC | ||||||
| Конструкцияиз кремниевого датчика давления | |
| < 3,5 МПаС |  |
| ≥ 3,5 МПаС < 40 МПаС |
|
| ≥ 40 МПаС | |
| Электрическое соединение и компенсацияиз кремниевого датчика давления |
|
|
| Примеры отбора |
| Советы по заказу |
| Вопросы и ответы |
.
.
