Изготовление высокотемпературного датчика давления диафрагмы с большим датчиком давления
Product Details
| Модель No.: | BP93420-IQT | Нить: | 500,4 мм |
|---|---|---|---|
| Тип давления: | Измеритель, Абсолютное, запечатанное давление | Транспортный пакет: | Картон |
| Спецификация: | Силиконовый датчик давления | Код СС: | 9026201090 |
| Тип: | Передатчик датчика давления диафрагмы | степень точности: | 0.5%F.S |
| Диапазон давления: | - 100 кПА... 0 кПА ~ 35 кПА...3.5МПа | выходной: | 4-20 мА |
| Выделить |
Датчик высокой температуры и давления,Датчик давления диафрагмы при высокой температуре,Большой датчик давления диафрагмы DIN |
||
Product Description

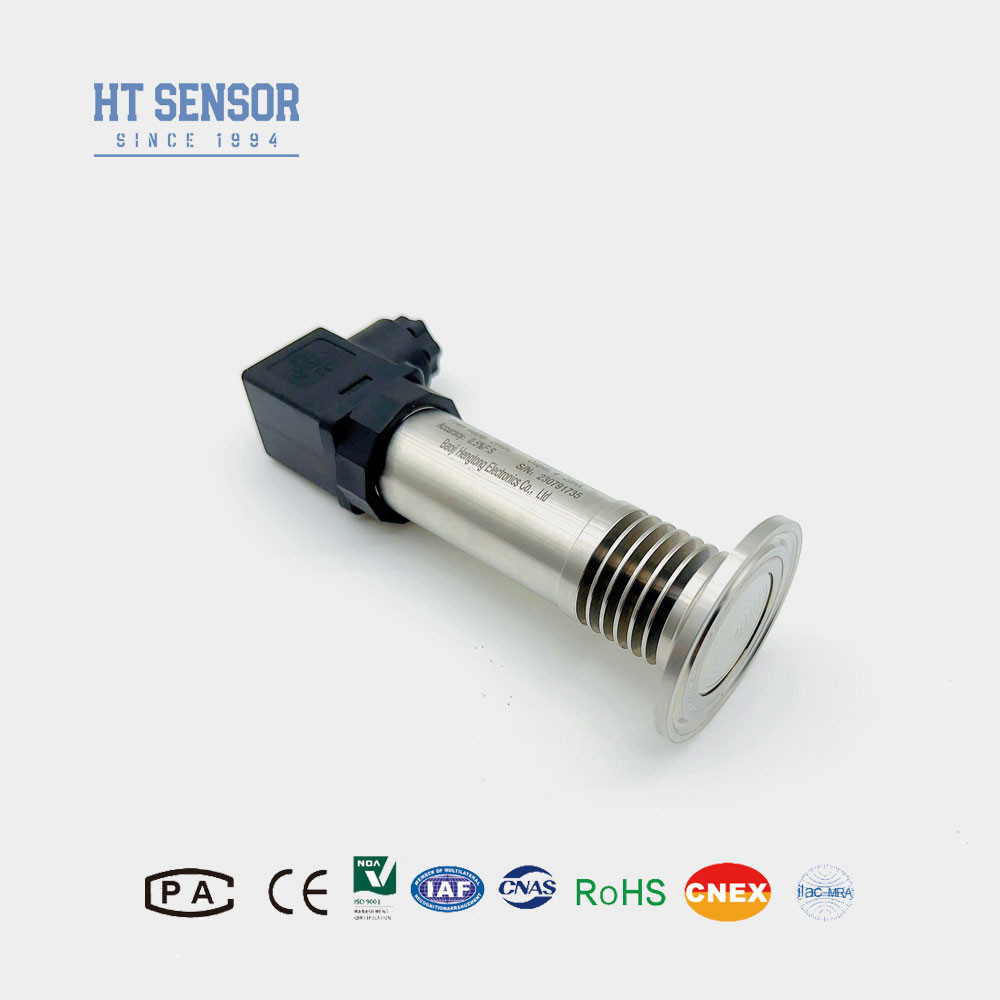

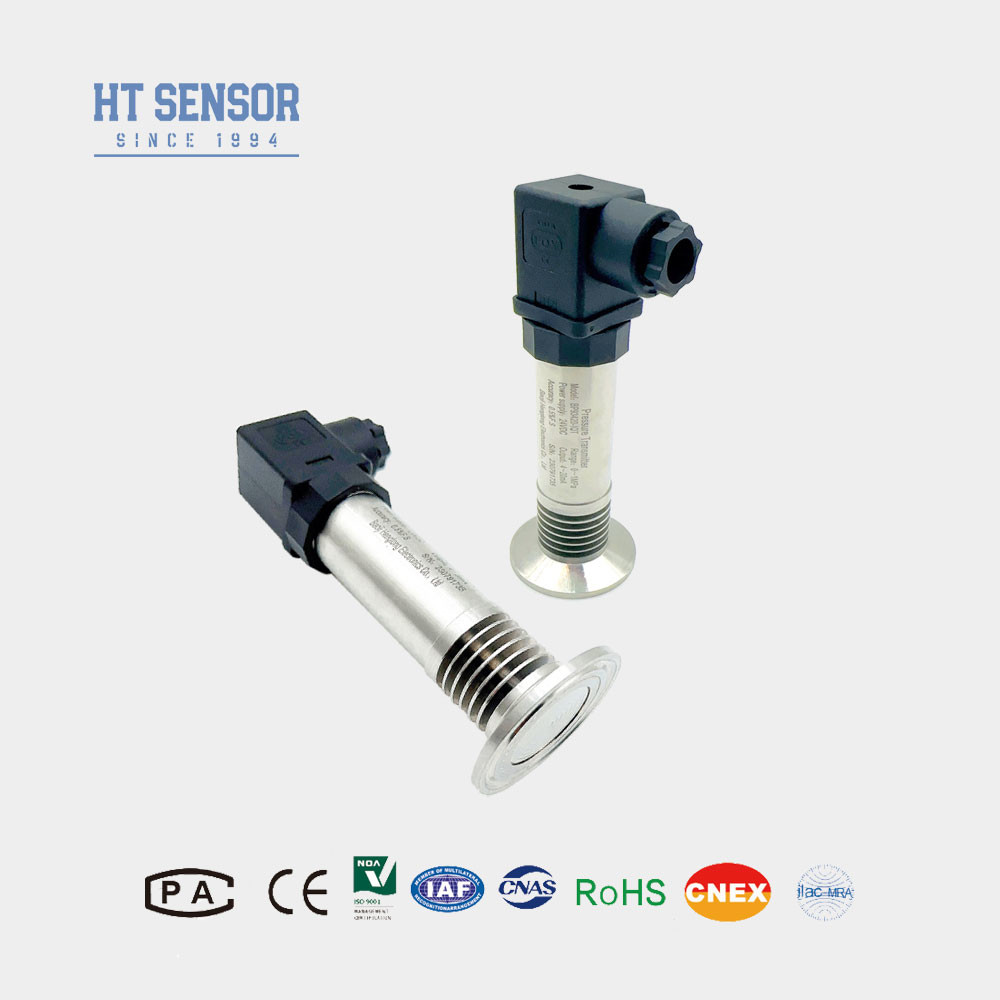

Изготовление высокотемпературного датчика давления диафрагмы с большим DIN
Передатчик давления BP93420-IQT
Введение датчика давления диафрагмы:
Передатчик датчика давления BP93420-IQT прошел строгие испытания на различных параметрах, обеспечивая стабильную и надежную производительность.Его открытая большая диафрагма эффективно предотвращает блокировку порта давления, вызванную средней кристаллизациейЭто делает датчик подходящим для использования в пищевой и медицинской промышленности, где чистота и гигиена имеют первостепенное значение.
| Параметры производительностииз диафрагмы с датчиком давления: | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((настраиваемая) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,3 кг |
Характеристики продуктаиз диафрагмы с датчиком давления:
1Широкий диапазон измерений, различные варианты интерфейса давления.
2Различные варианты выхода сигнала.
3Настраиваемая нулевая и полная.
4Высокая точность, многочисленные стерильные процессы.
Заявленияиз диафрагмы с датчиком давления:
1Подходит для измерения не коррозионных газов и жидкостей с 316L.
2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
3Применяется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления в баках для напитков Подходит для гидравлических и пневматических систем управления.
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
1Совместимость с СМИ:
При выборе продукта важно убедиться, что испытываемая среда совместима с намоченными частями продукта.Это важный фактор для обеспечения правильной и надежной работы датчика..
2Продукты, защищенные от взрывов:
При оформлении заказа обратите внимание, что взрывозащитные изделия не включают в себя цифровой дисплей в качестве стандарта.Это важный фактор, который следует учитывать, если для вашей заявки требуется цифровой дисплей.
3Заземление и защита от молнии:
Для обеспечения надежной работы продукта пользователям рекомендуется устанавливать устройства защиты от молнии на месте и обеспечивать правильное заземление продукта и питания.Эта мера поможет защитить датчик от электрических помех и сохранить постоянную производительность.
4Кабельные опции:
Продукт не поставляется с подключенным кабелем по умолчанию. Если требуется кабель, доступны три варианта материала - полиэтилен, ПВХ и бронированный.По умолчанию будет использоваться полиэтиленовый кабель.Если требуется другой материал кабеля, укажите это в форме заказа.
5Специальные требования:
В случае особых требований, таких как сильные вибрации, мгновенная сила удара или сильные электромагнитные/радиочастотные помехи, пожалуйста, сообщите нам и укажите эти детали в заказе.Это позволит нам убедиться, что продукт подходит для ваших уникальных требований приложения.
| Руководство по заказу датчика давления диафрагмы | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
