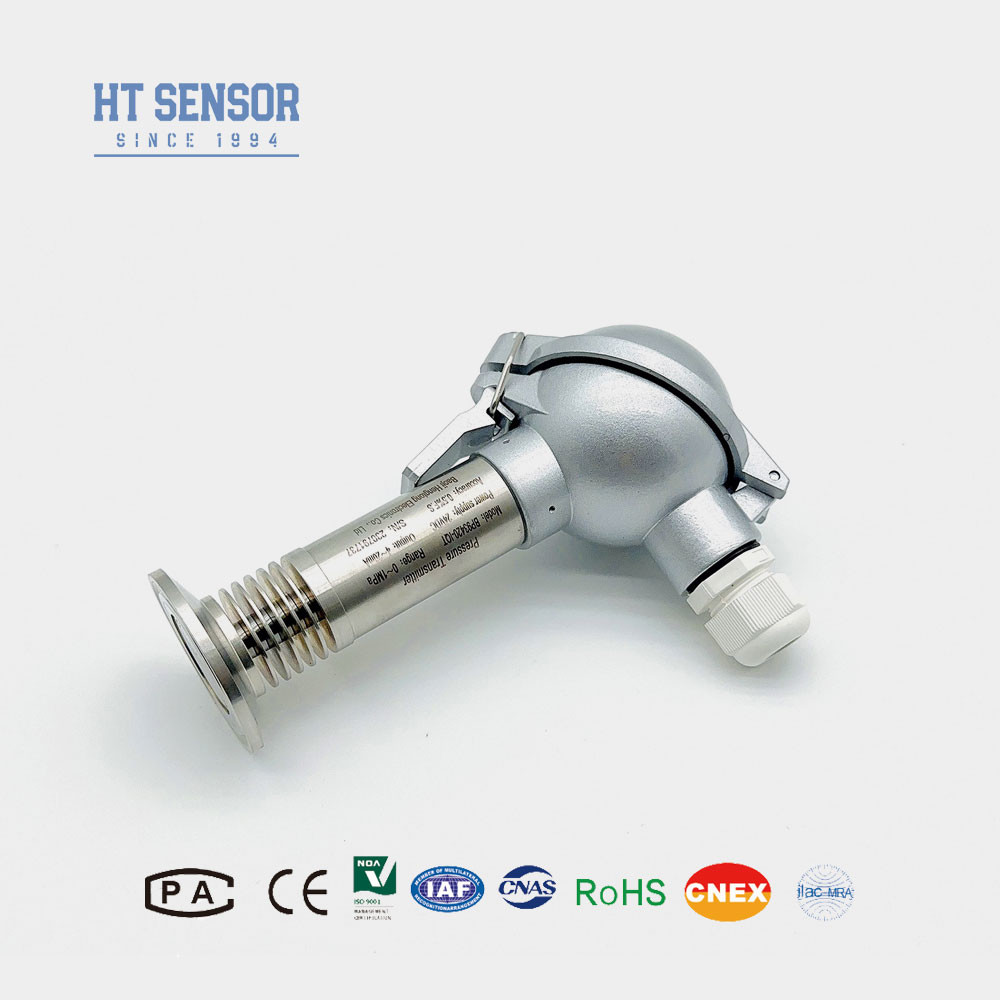

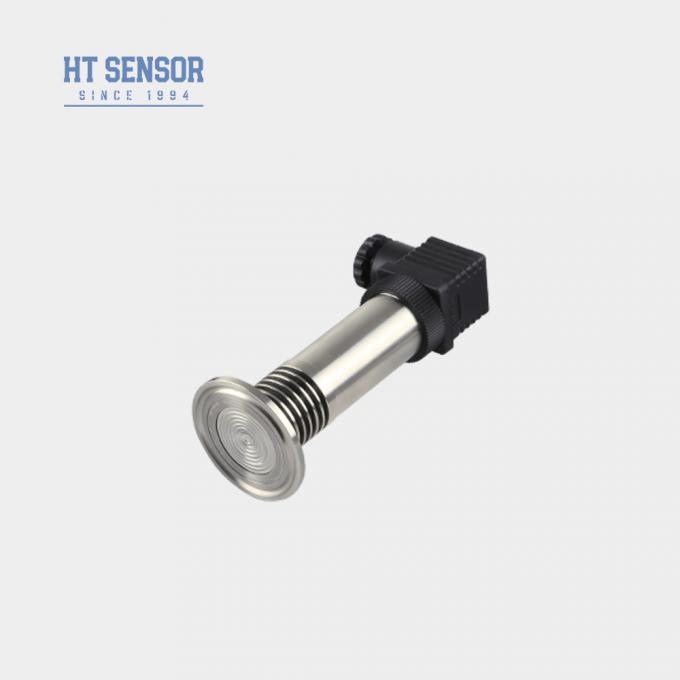

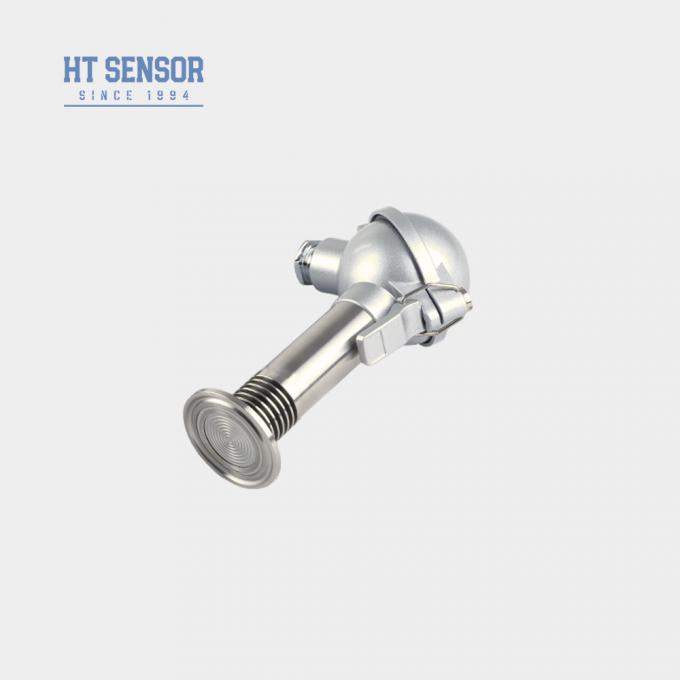

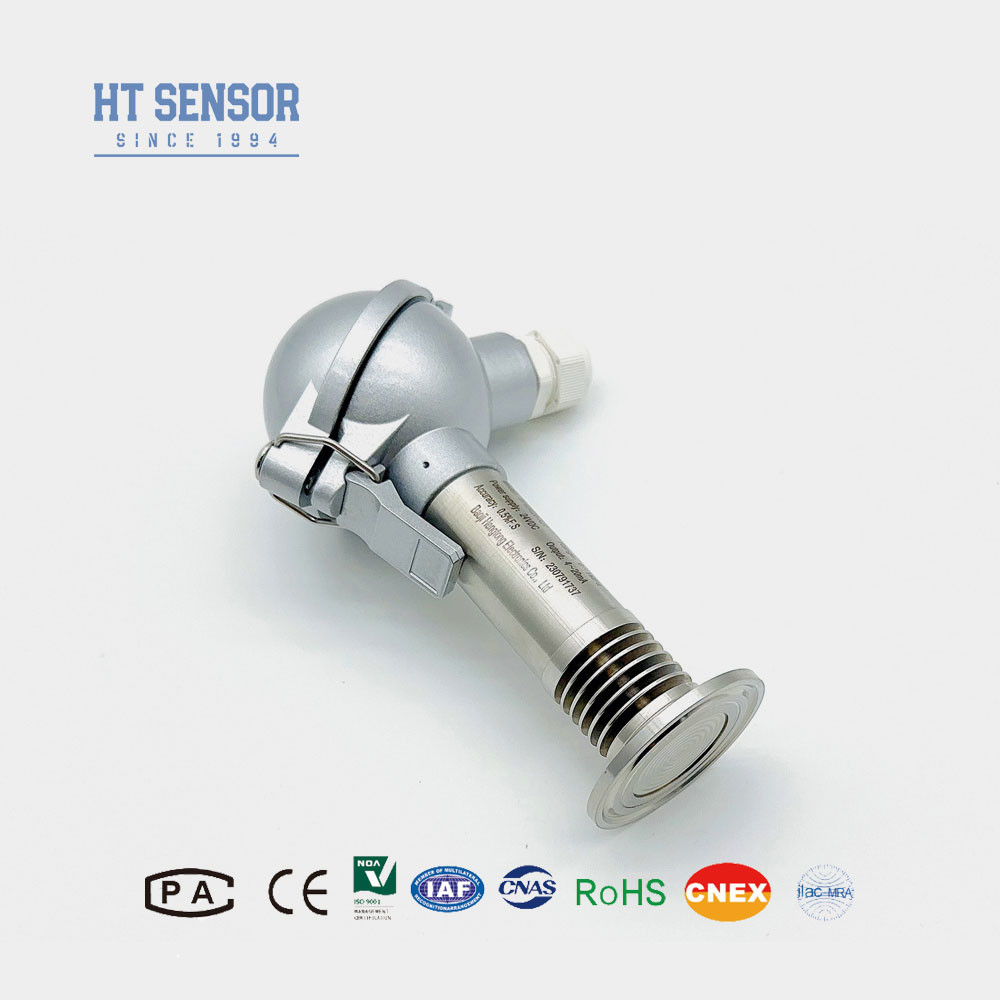

Передатчик давления BP93420-IQT
Введение датчика давления диафрагмы:
Датчик давления с плоской мембраной BP93420-IQT Благодаря своей надежной конструкции, передовому принципу измерения и универсальным возможностям применения,компактный датчик давления с диафрагмой BP93420-IQT демонстрирует исключительную стабильность и надежностьЭти особенности делают его универсальным выбором для широкого спектра задач контроля и контроля промышленного давления, особенно в сложных процессах.
| Параметры производительностииз диафрагмы с датчиком давления: |
| Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
≤ 0,1%FS |
| Гистерез |
≤ 0,1%FS |
| Долгосрочная стабильность |
± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((настраиваемая) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Рейтинг защиты |
IP65 |
| Вес |
~ 0,3 кг |
Характеристики продуктаиз диафрагмы с датчиком давления:
1Широкий диапазон измерений, различные варианты интерфейса давления.
2Различные варианты выхода сигнала.
3Настраиваемая нулевая и полная.
4Высокая точность, многочисленные стерильные процессы.
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 провода |
1Совместимость СМИ
При выборе продукта необходимо убедиться, что измеряемая среда совместима с намоченными компонентами датчика.Эта совместимость имеет решающее значение для надежного и правильного функционирования устройства.
2Продукты, защищенные от взрывов
Обратите внимание, что взрывозащитные изделия не включают цифровой дисплей в качестве стандартного при оформлении заказа.Это важный фактор для рассмотрения, если для вашего приложения требуется цифровой дисплей.
3Заземление и защита от молнии
Для обеспечения надежной работы продукта рекомендуется установить на месте защитные устройства от молнии и обеспечить правильное заземление как продукта, так и питания.Это поможет защитить датчик от электрических помех, сохраняя постоянную производительность.
4. Кабельные опции
Продукт не поставляется с подключенным кабелем по умолчанию. Если нужен кабель, доступны три варианта материала: полиэтилен, ПВХ и бронированный.опция полиэтиленового кабеля будет использоваться по умолчаниюЕсли вам нужен другой материал кабеля, пожалуйста, укажите это в форме заказа.
5. Особые требования
Для применения с особыми требованиями, такими как сильные вибрации, мгновенная сила удара или интенсивные электромагнитные/радиочастотные помехи,Пожалуйста, сообщите нам и укажите детали в вашем заказе.Это позволит нам проверить пригодность продукта для ваших уникальных потребностей.

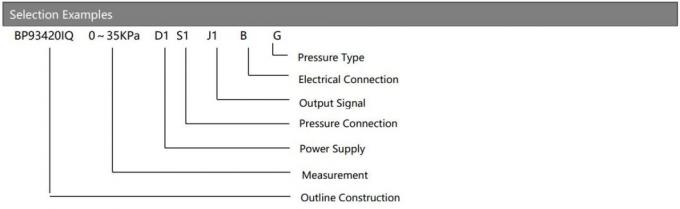

| Руководство по заказу датчика давления диафрагмы |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| IB |
Трансмитер общего давления |
IX |

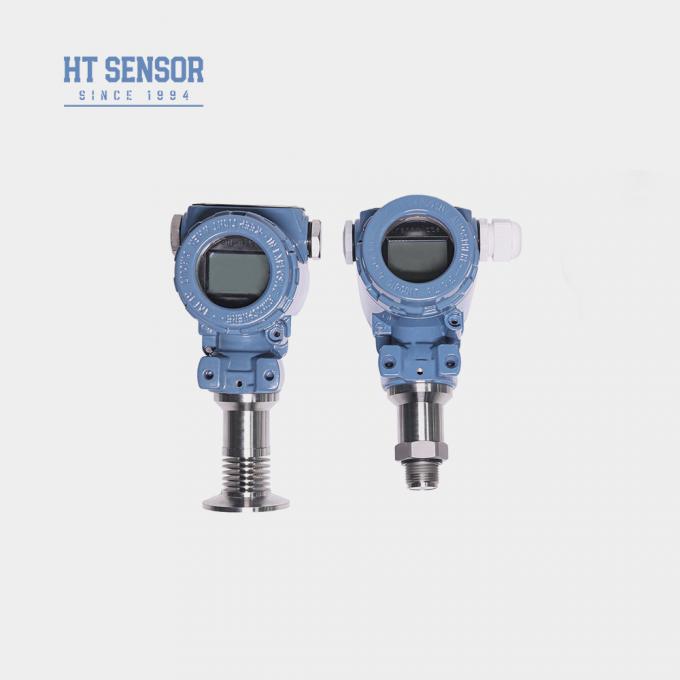

Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
|
|
| IC |
Высокотемпературный передатчик давления |
|
|
| IQ1/IQ2 |
Большая диафрагма/передатчик высокого давления |
|
|
| |
Диапазон измерений |
- 100 кПа... 0 кПа~ 35 кПа... 3,5 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наше гарантийное время составляет 24 месяца после отправки, и наши послепродажи отвечают на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
