ДН25 высокотемпературный датчик давления диафрагмы для промышленных применений
Product Details
| Модель No.: | BP93420-IIIFL | Силовое питание: | 12-32VDC |
|---|---|---|---|
| выходной: | 4-20mA с ЖК-дисплеем или светодиодным дисплеем | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Диапазон: | 0-35kpa~20Mpa | Тип конструкции: | Передатчик датчика давления диафрагмы |
| Среднее измерение: | Жидкость, газ, клей для напитков и так далее | степень точности: | 00,5% |
| Рейтинг ИС: | IP65 | Конфигурация: | OEM и ODM |
| Выделить |
Датчик давления диафрагмы с высокой температурой,Промышленное применение Датчик давления диафрагмы,Датчик давления диафрагмы DN25 |
||
Product Description

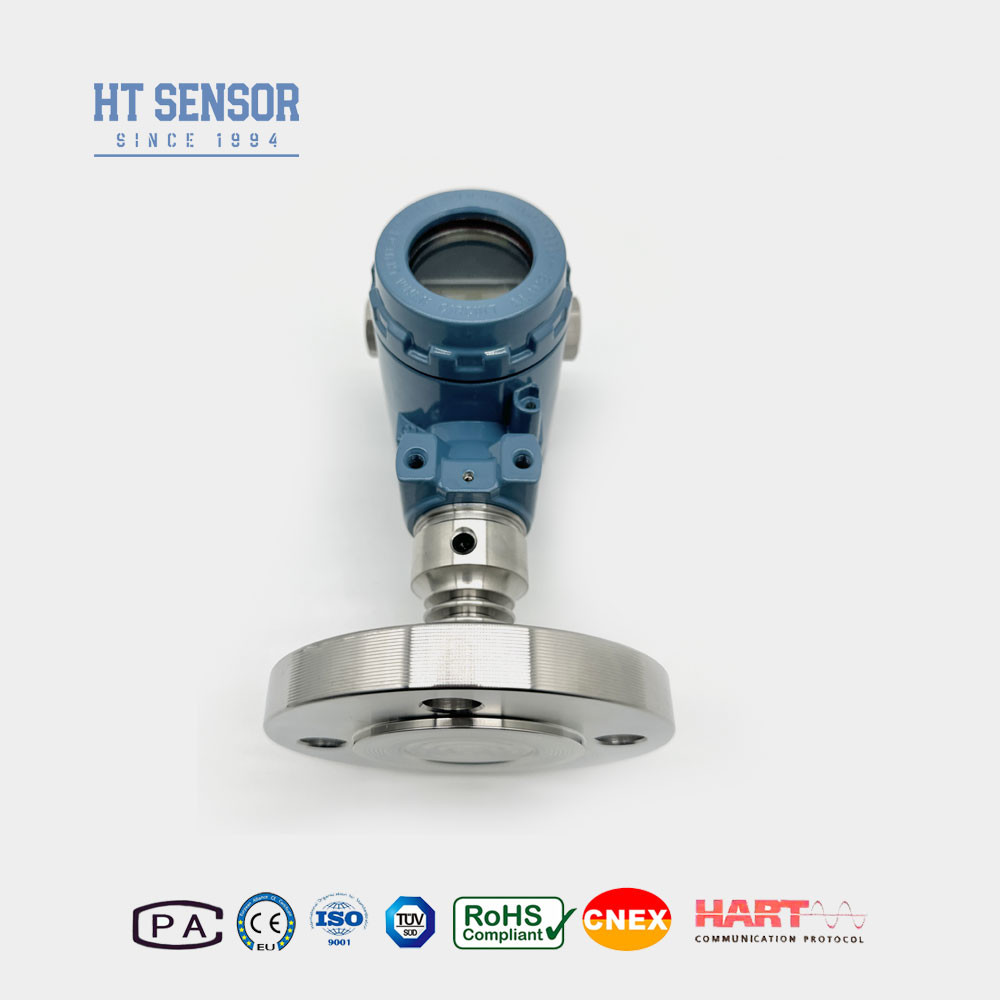

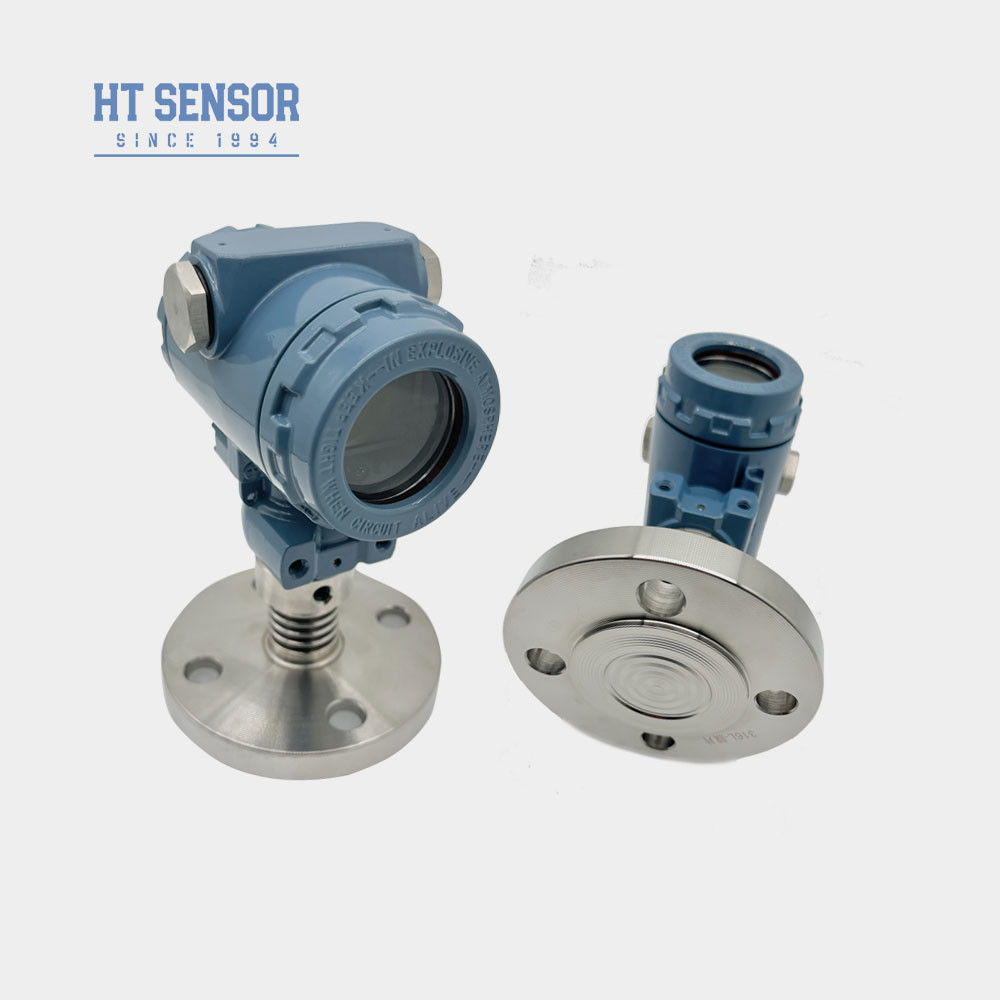

ДН25 высокотемпературный датчик давления диафрагмы для промышленных применений
Передатчик давления BP93420-IIIFL
Введение датчика давления с промывкой диафрагмы:
Передатчик давления BP93420-III-FL использует в качестве элемента измерения сигнала маслонаполненное ядро резистивной пленки кремния серии HT.Его процессное соединение включает в себя прямую сварку изолирующей диафрагмы 316L и соответствующего фланцаВнутри корпуса из нержавеющей стали, находящегося в верхней части корпуса, расположены две панели для измерения давления, которые обеспечивают точное измерение давления.схема обработки сигнала преобразует сигнал датчика в стандартный выходный сигналСтрогое тестирование и старение компонентов, полуфабрикатов и готовых продуктов были проведены, чтобы гарантировать стабильную и надежную производительность передатчика.
| Параметры производительности | |
| Диапазон измерений | - 100 кПа... 0 кПа ∙ 35 кПа... 1 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70°C ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~4 кг |
Характеристики продуктадатчик давления диафрагмы:
- 1Широкий диапазон измерений, различные варианты интерфейсов давления
- 2. Различные варианты выходной сигналы
- 3. регулируемый нулевой и полномасштабный
- 4Высокая точность, многочисленные стерильные процессы
Применениедатчик давления диафрагмы:
- Подходит для измерения не коррозионных газов и жидкостей с 316L.
- Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
- Используется в бумажной и химической промышленности, а также для уровня сточных вод и напитков.
| Выходный сигнал ofдатчик давления диафрагмы | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказуfдатчик давления диафрагмы |
- 1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
- 2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
- 3При заказе передатчика с LCD или LED-дисплейной головкой питание передатчика не должно быть ниже 20 Вдц.
- 4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
- 5О-кольца из фторной резины имеют номинальный диапазон температуры работы от -20 °C до 250 °C. При температуре работы ниже -20 °C следует выбирать уплотнительные кольца типа EPDM O.
- 6. Кабель не поставляется с кабелем по умолчанию. Если вам нужен кабель, есть три материала на выбор. Если не дано конкретных инструкций,По умолчанию будут использоваться материалы из полиэтиленовых кабелей.Если требуются различные материалы кабеля, укажите в форме заказа.
- 7В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказудатчик давления диафрагмы | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
FAQдатчик давления диафрагмы:
1Вопрос: Каковы особенности ваших датчиков давления?
О: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, и наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой удаленного обучения через сеть ПК.
