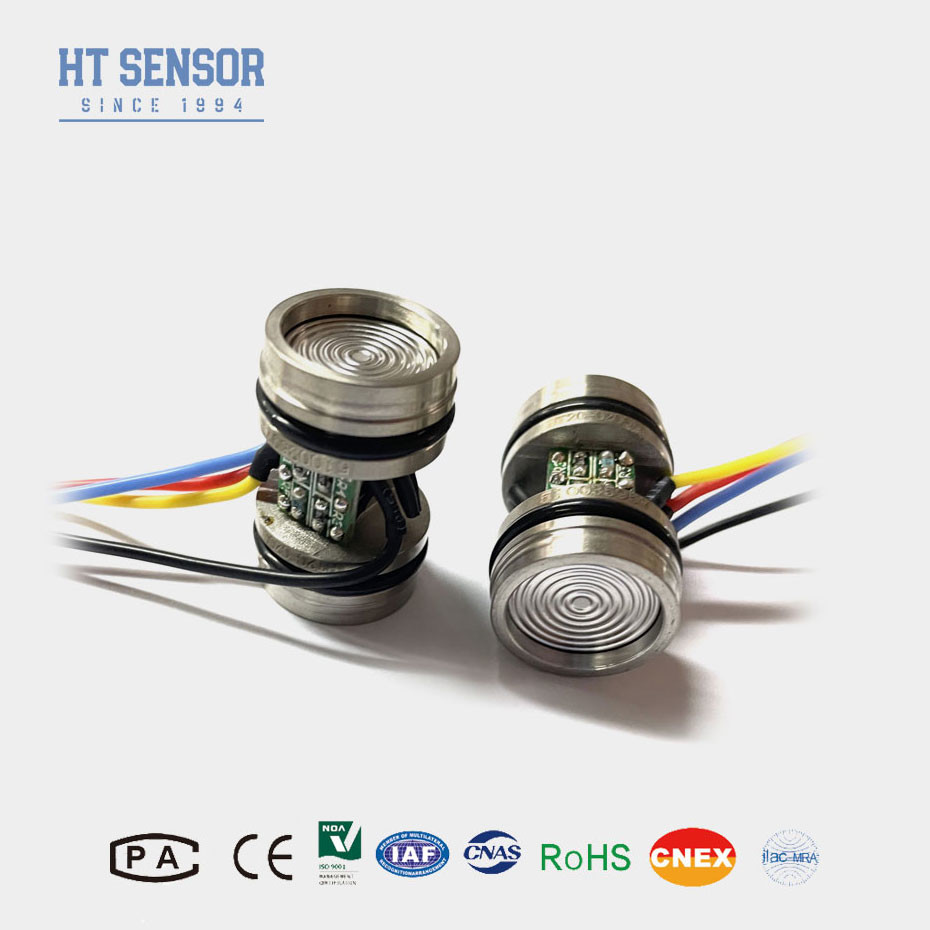

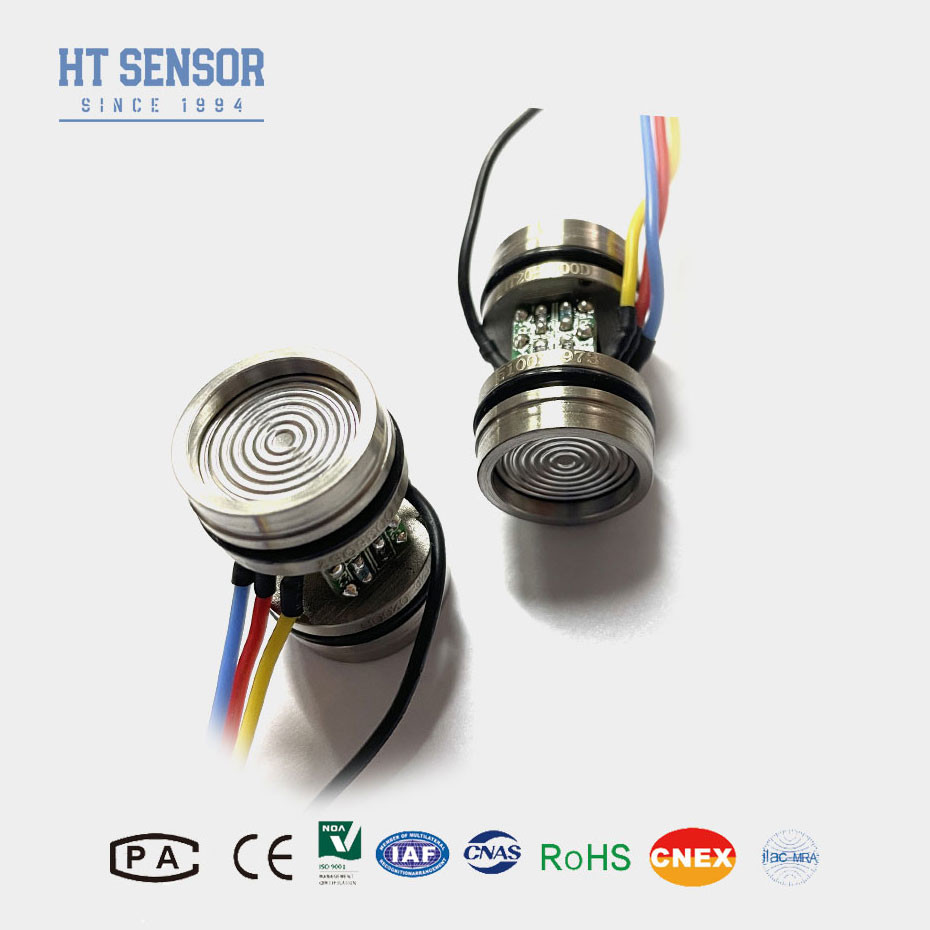

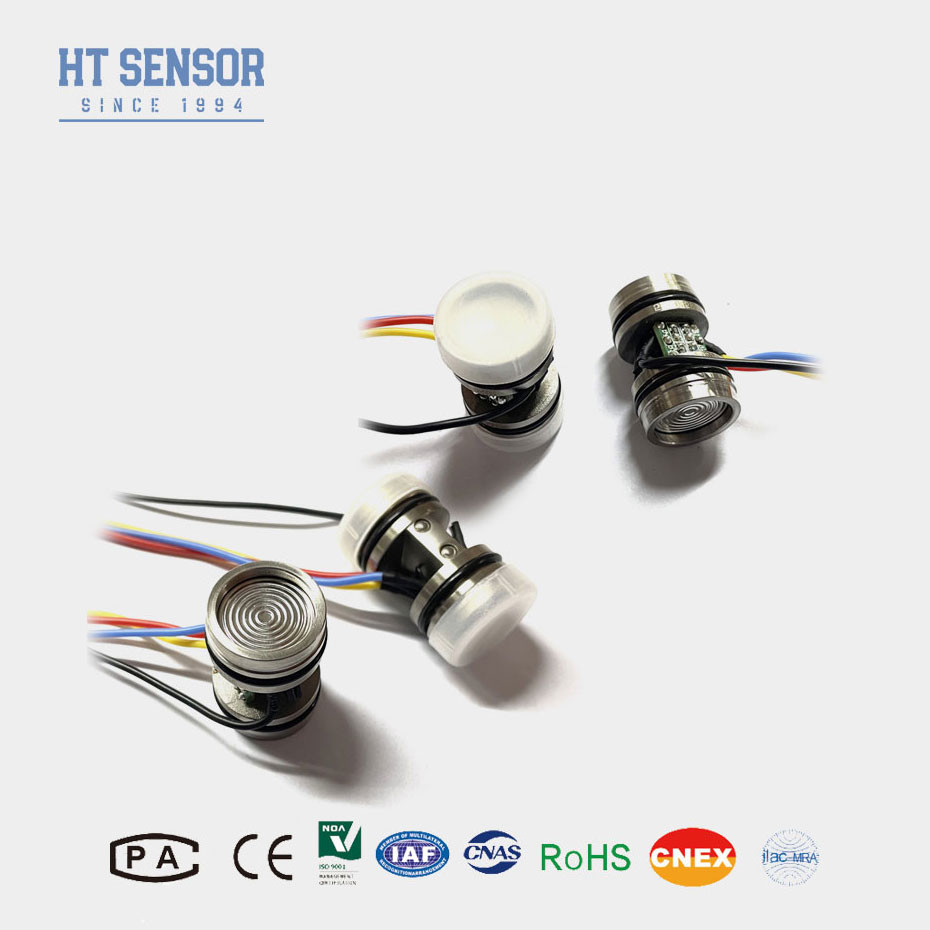

HT20V 100mv датчик давления 10VDC пиезорезистивный дифференциальный датчик давления для жидкости

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT Sensor
Сертификация: CE,RoHs,ISO9001
Номер модели: HT20V
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 штук в месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT20V Тип проводки: Четырехпроводный
Среднее измерение: Газ и жидкость на заказ: на заказ
Сила: 10VDC Транспортный пакет: Картон
Тип: Дифференциальный пьезорезистивный датчик давления Тип выходного сигнала: Аналоговый тип
Материал: Нержавеющая сталь Конфигурация: Доступно.
Выделить:

датчик давления жидкости

,

Датчик дифференциального давления для жидкости

,

Пиезорезистивный датчик дифференциального давления

Характер продукции

HT20V 100mv датчик давления 10VDC пиезорезистивный дифференциальный датчик давления для жидкости 0
Введение дифференциального диффузного кремниевого датчика давления:
HT20VДатчик состоит из кремниевой диафрагмы с диффузными в нее пиезорезистивными элементами, образующими цепь Wheatstone Bridge.Это приводит к деформации диафрагмы.Эта деформация изменяет сопротивление пьезорезистивных элементов, дебалансируя мост Wheatstone.

Характеристики продуктаиз дифференциального диффузного кремниевого датчика давления:


1Высокая точность: обеспечивает точное измерение дифференциального давления.
2Отличная стабильность: поддерживает производительность в течение длительного периода времени.
3Широкий диапазон измерений: способен измерять небольшие и большие дифференциальные давления.
4Компенсация температуры: обеспечивает точные показания в широком диапазоне температур.


Заявленияиз дифференциального диффузного кремниевого датчика давления:
  1. Контроль процессов: мониторинг и контроль различий давления в промышленных процессах.
  2. Системы HVAC: измерение различий давления воздуха для эффективной работы системы.
  3. Измерение потока: используется в сочетании с элементами потока, такими как отверстия для измерения потока жидкости.
  4. Мониторинг фильтров: обнаружение падений давления через фильтры для обозначения засорения.
  5. Измерение уровня: измерение уровня жидкости в резервуарах путем обнаружения разницы давления между уровнем жидкости и эталонной точкой.
Электрическая производительностьиз дифференциального диффузного кремниевого датчика давления:
  1. Силовое питание: ≤10VDC
  2. Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
  3. Импеданс ввода:4KΩ~20KΩ
  4. Импеданс выхода:2.5KΩ~6KΩ
  5. Электрическое соединение: 100-мм высокотемпературный провод.
Параметры производительностииз дифференциального диффузного кремниевого датчика давления:
Диапазон измерений 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
  Тип Макс Единица
Линейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выпуск в полном объеме   ≤ 20 КПа 50±1 50±2 mV
≥ 35 кПа 100±1 100±2 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2.5 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 4MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 45 г
Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25oC.


Конструкцияиз дифференциального диффузного кремниевого датчика давления
Размер HT20V 100mv датчик давления 10VDC пиезорезистивный дифференциальный датчик давления для жидкости 1
ПримечанияЕсли есть какие-либо изменения в цвете провода, пожалуйста, обратитесь к этикетке, прикрепленной к датчику для точной информации
Электрическое соединение и компенсацияиз дифференциального диффузного кремниевого датчика давления

HT20V 100mv датчик давления 10VDC пиезорезистивный дифференциальный датчик давления для жидкости 2


Примеры отбора
HT20V 100mv датчик давления 10VDC пиезорезистивный дифференциальный датчик давления для жидкости 3
Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать засорения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

Компания


HT20V 100mv датчик давления 10VDC пиезорезистивный дифференциальный датчик давления для жидкости 4
Вопросы и ответы

1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.

5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
