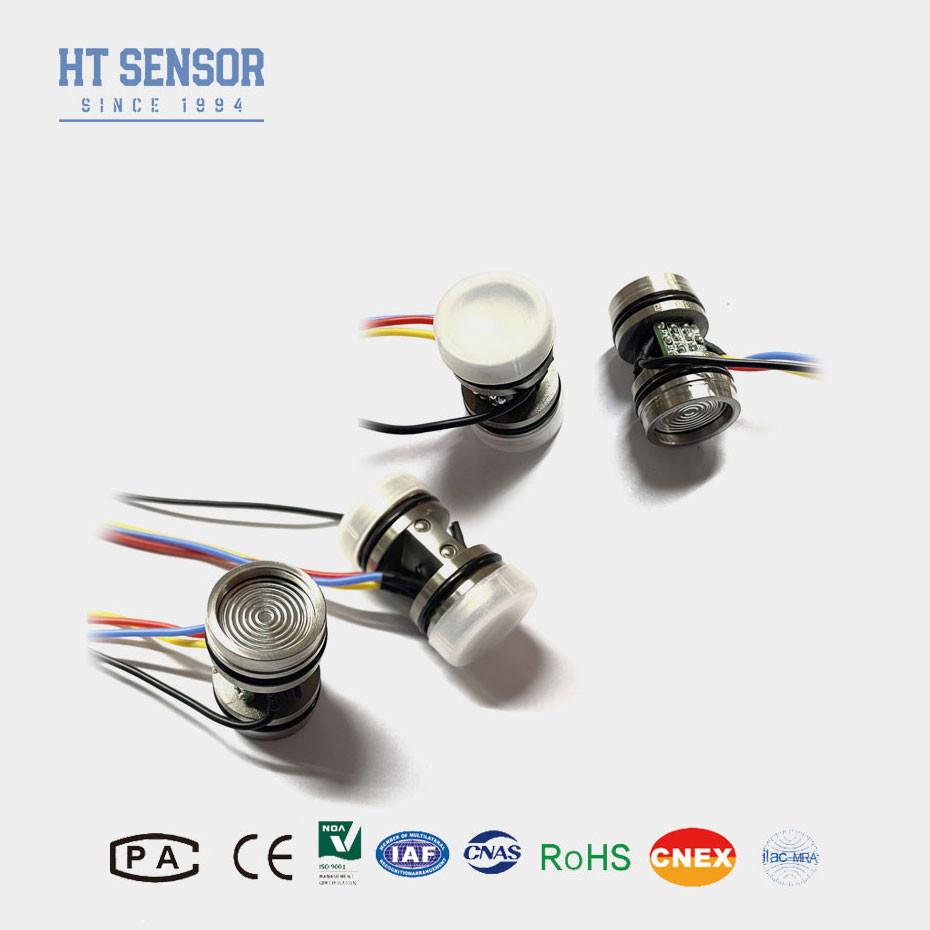

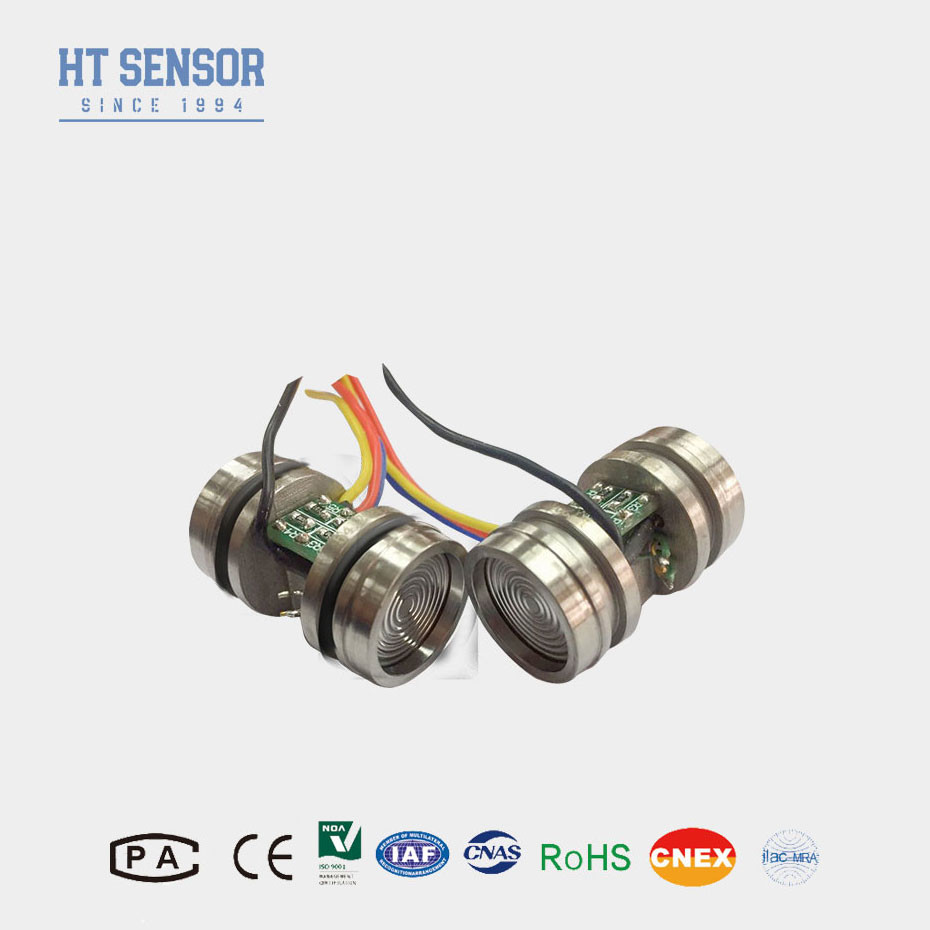

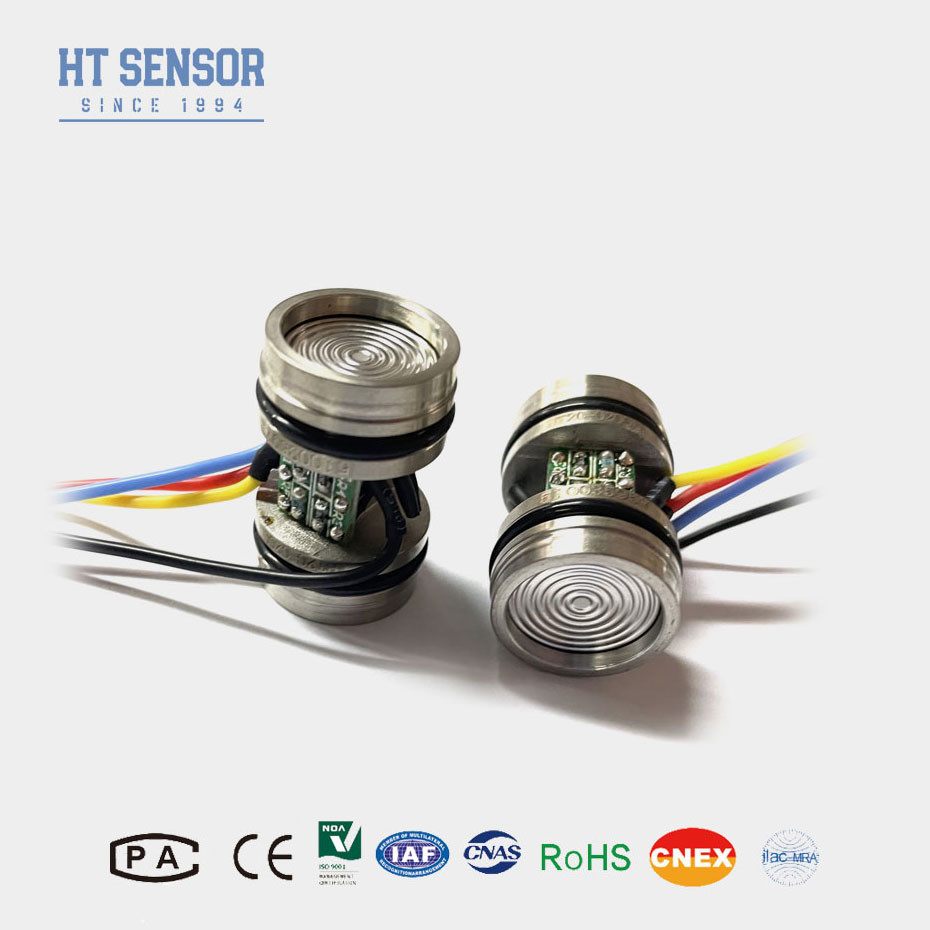

HT20V 100mv датчик давления 10VDC пиезорезистивный датчик дифференциального давления
Подробная информация о продукте
| Модель No.: | HT20V | Тип проводки: | Четырехпроводный |
|---|---|---|---|
| Среднее измерение: | Газ и жидкость | на заказ: | на заказ |
| Сила: | 10VDC | Транспортный пакет: | Картон |
| Тип: | Дифференциальный пьезорезистивный датчик давления | Тип выходного сигнала: | Аналоговый тип |
| Материал: | Нержавеющая сталь | Конфигурация: | Доступно. |
| Выделить |
Датчик давления 100 мв,Датчик давления 10 ВДЦ,Пиезорезистивный датчик давления |
||
Описание продукта
Введение дифференциального диффузного кремниевого датчика давления:
Датчик дифференциального давления разработан для высокоточных и стабильных измерений дифференциального давления.Этот датчик преобразует разницу давления в точные электрические сигналы.Его прочная конструкция и температурная компенсация делают его подходящим для широкого спектра промышленных применений.
Характеристики продуктаиз дифференциального диффузного кремниевого датчика давления:
1Высокая точность: обеспечивает точное измерение дифференциального давления.
2Отличная стабильность: поддерживает производительность в течение длительного периода времени.
3Широкий диапазон измерений: способен измерять небольшие и большие дифференциальные давления.
4Компенсация температуры: обеспечивает точные показания в широком диапазоне температур.
- Дифференциальное обнаружение давления
- Приборы калибровки давления
- Измерение уровня жидкости
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100-мм высокотемпературный провод.
| Параметры производительностииз дифференциального диффузного кремниевого датчика давления: | ||||
| Диапазон измерений | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Тип | Макс | Единица | ||
| Линейность | ±0.15 | ±0.3 | % F.S | |
| Повторяемость | 0.05 | 0.1 | % F.S | |
| Гистерез | 0.05 | 0.1 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV |
| ≥ 35 кПа | 100±1 | 100±2 | mV | |
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S |
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |
| ≥ 35 кПа | 0 ~ 70 | oC | ||
| Операционная температура | -20~80 | oC | ||
| Температура хранения | -40 ~ 125 | oC | ||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||
| Материал диафрагмы | 316L | |||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||
| Шок | 100 г, 11 мс. | |||
| Время ответа | ≤ 1 мс | |||
| О-кольцо печать | Нитриловый или фторный каучук | |||
| Заполнительная среда | Кремниевое масло | |||
| Вес | ~ 45 г | |||
| Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25oC. | ||||
| Конструкцияиз дифференциального диффузного кремниевого датчика давления | |
| Размер | |
| ПримечанияЕсли есть какие-либо изменения в цвете провода, пожалуйста, обратитесь к этикетке, прикрепленной к датчику для точной информации | |
| Электрическое соединение и компенсацияиз дифференциального диффузного кремниевого датчика давления |
|
| Примеры отбора |
| Советы по заказу |
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать засорения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
