Преобразователь дифференциального давления с высокой точностью, заполненный маслом, передатчик дифференциального давления
Product Details
| Модель No.: | BP93420DII | Температура хранения.: | -40~100°C |
|---|---|---|---|
| Тип давления: | Дифференциальное давление | Операционная температура.: | -30~80℃ |
| Долгосрочная стабильность: | ± 0,2% F.S/Year ((> 200kpa) | Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой |
| Производство: | Китай | Код Hs: | 9026201090 |
| Поставка способности: | 20000PCS/год | Среднее измерение: | Газ или жидкость |
| Степень точности: | 00,25%,00,5% | Рейтинг IP: | IP65 |
| Выделить |
Высокоточный дифференциальный передатчик давления,Передатчик дифференциального давления с маслом,Передатчик дифференциального давления с маслом |
||
Product Description

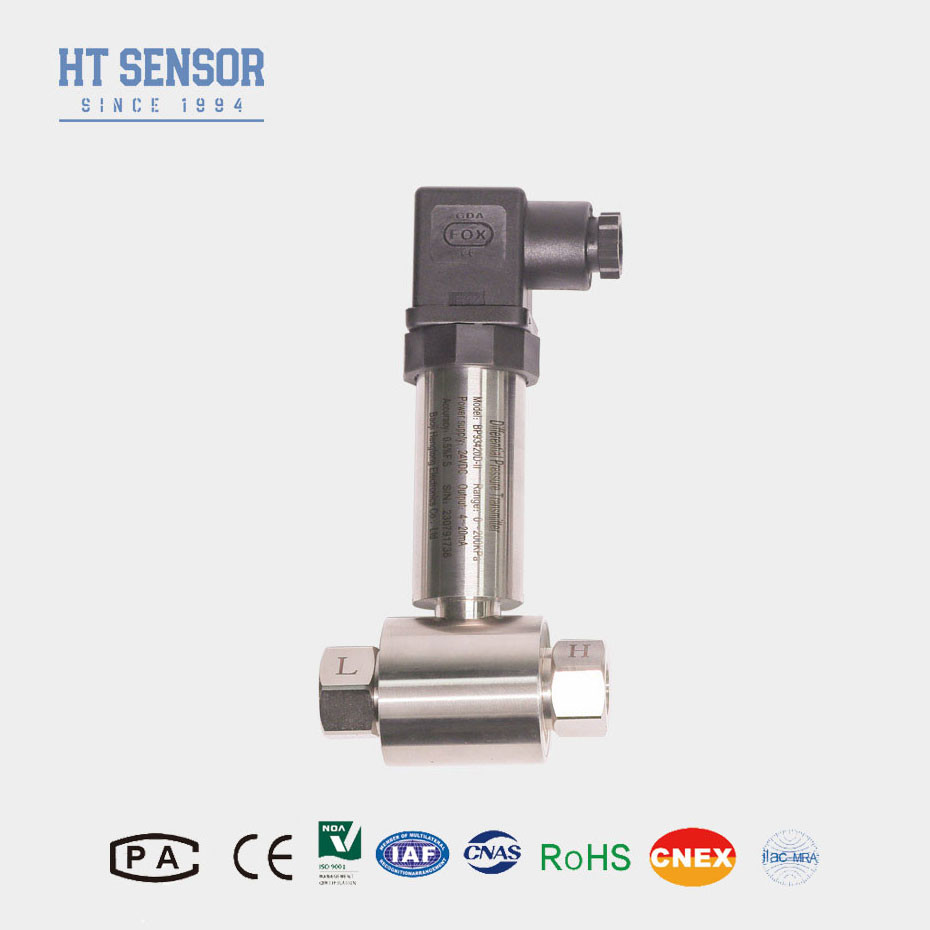

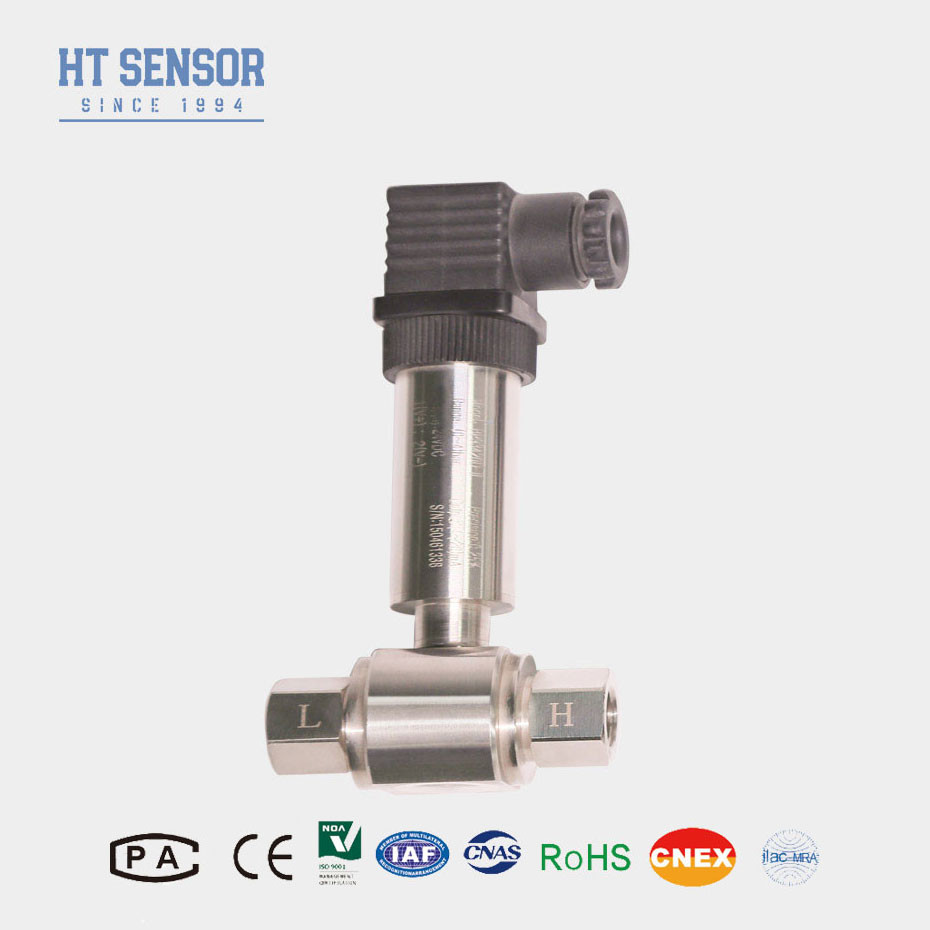

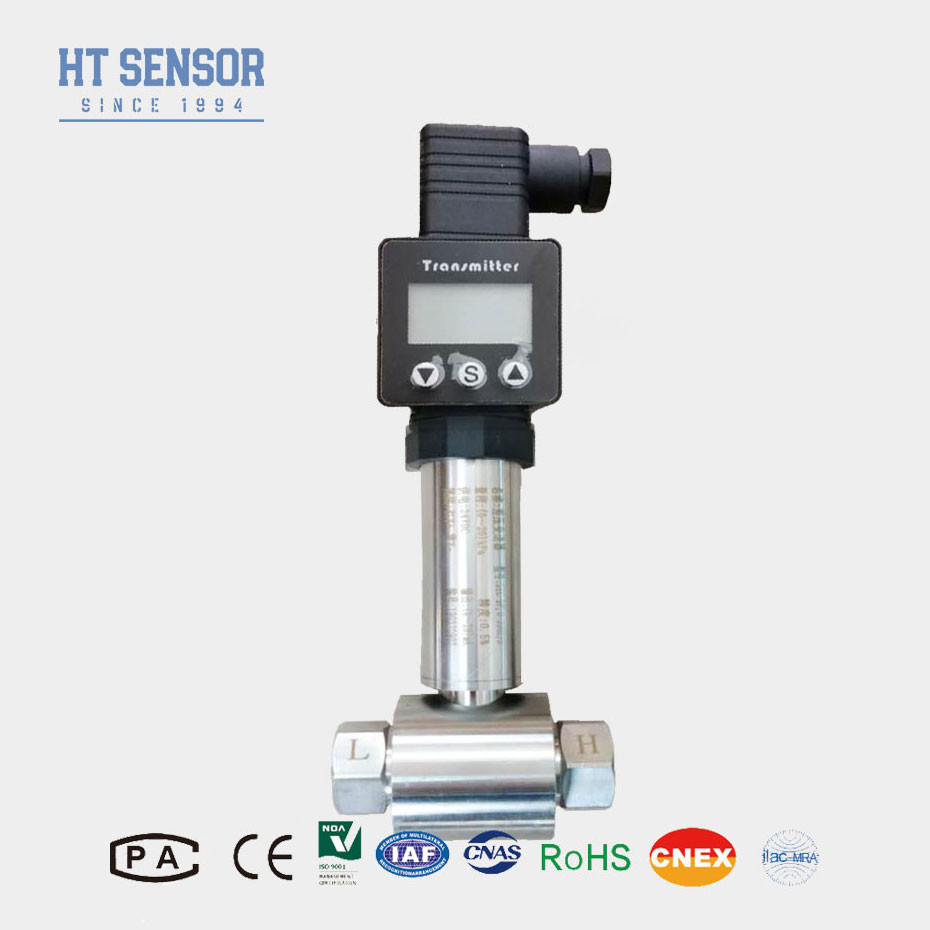

Трансмитер дифференциального давления BP93420DII
Введение дифференциального передатчика давления:
BP93420DII Высокоточный передатчик дифференциального давления, заполненный маслом, использует пьезорезистивный диффузный кремниевый датчик.гистереза и повторяемость посредством технологии цифровой компенсации.
Цифровая компенсация повышает производительность и надежность передатчиков давления, используя передовые алгоритмы и технологии цифровой обработки.и настраиваемые решения для измерения давления для широкого спектра приложений.
Датчик состоит из кремниевой диафрагмы с пиезорезистивными элементами, диффундированными в нее, образуя цепь Wheatstone Bridge.Это приводит к деформации диафрагмы.Эта деформация изменяет сопротивление пьезорезистивных элементов, дебалансируя мост Wheatstone.
Характеристики продукта:
1Высокая точность.
2Широкий диапазон измерений
3Сильная коррозионная стойкость
4Сильная способность к противодействию помехам.
5. Приспособимость к высоким температурам
6Легкое обслуживание.
7. Многочисленные выходной сигнал варианты
8Высокая надежность
Заявления:
1.Измерение дифференциального давления в системах контроля окружающей среды.
2.Мониторинг дифференциального давления в медицинском оборудовании, например вентиляторах.
3Измерение давления для трубопроводов и камер печи
| Параметры производительности | |
| Диапазон измерений | 0-10KPa...~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°С~100°С |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу |
2Для обеспечения надежной работы рекомендуется установить трехклапанный коллектор между точкой измерения и передатчиком.обеспечение медленного и равномерного давления на положительные и отрицательные камеры давления передатчика.
3Во время установки рекомендуется размещать интерфейсы давления на обоих концах горизонтально, чтобы свести к минимуму воздействие места установки на продукт.
4Для особых требований, таких как сильные вибрации, сила мгновенного удара, сильные электромагнитные помехи или радиочастотные помехиПожалуйста, сообщите нашей компании и укажите эти требования в заказе
| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10 КПа... ~ 2 МПа | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
