Датчик давления диафрагмы для высокотемпературных приложений
Подробная информация о продукте
| Модель No.: | BP93420-IIIQT1 | Силовое питание: | 12-32VDC |
|---|---|---|---|
| выходной: | Дисплей 4-20mA+ | Тип давления: | Измерительное давление, абсолютное, герметическое давление |
| Диапазон: | 0-35kpa~3.5Mpa | Тип конструкции: | Передатчик датчика давления диафрагмы |
| Среднее измерение: | Жидкость, газ, клей для напитков и так далее | степень точности: | 00,5% |
| Рейтинг ИС: | IP65 | Конфигурация: | Доступно |
| Выделить |
Датчик давления диафрагмы с высокой температурой,Высокотемпературный датчик давления,Передатчик датчика давления диафрагмы |
||
Описание продукта
Передатчик датчиков давления диафрагмы для применения при высокой температуре и давлении

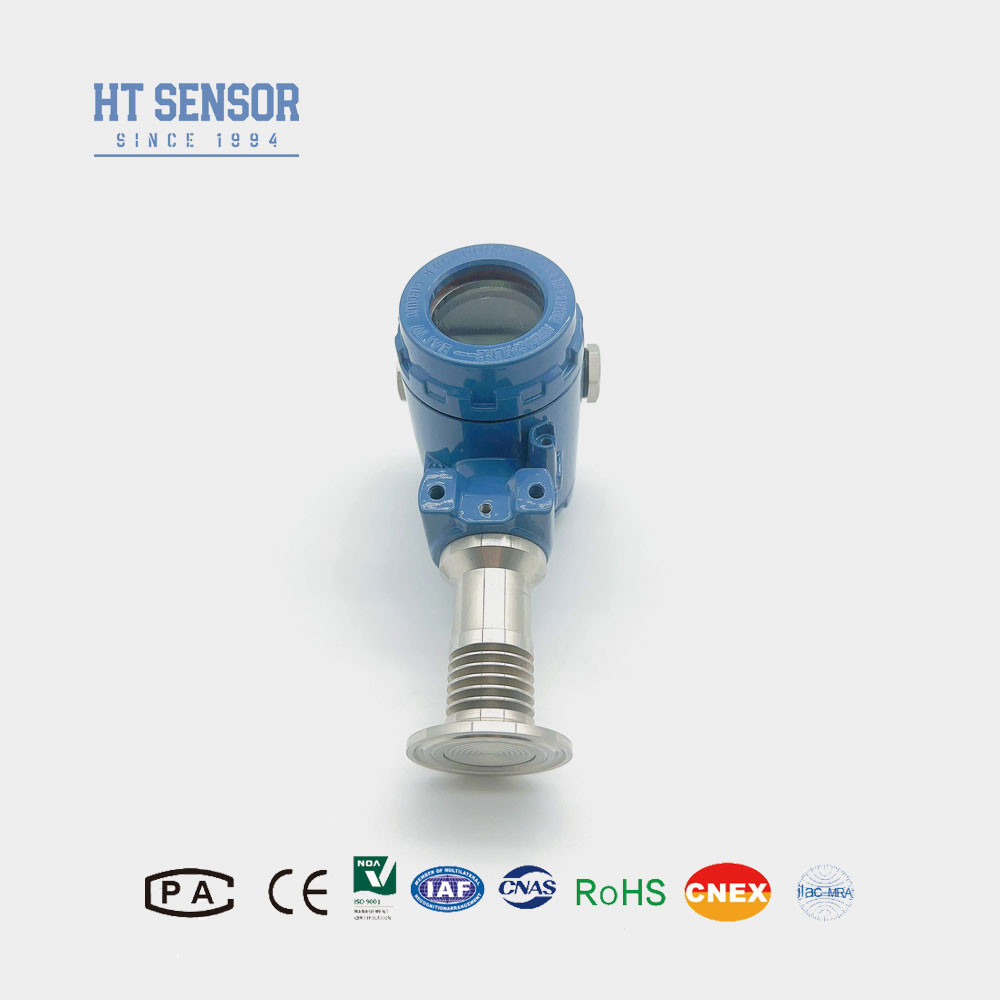

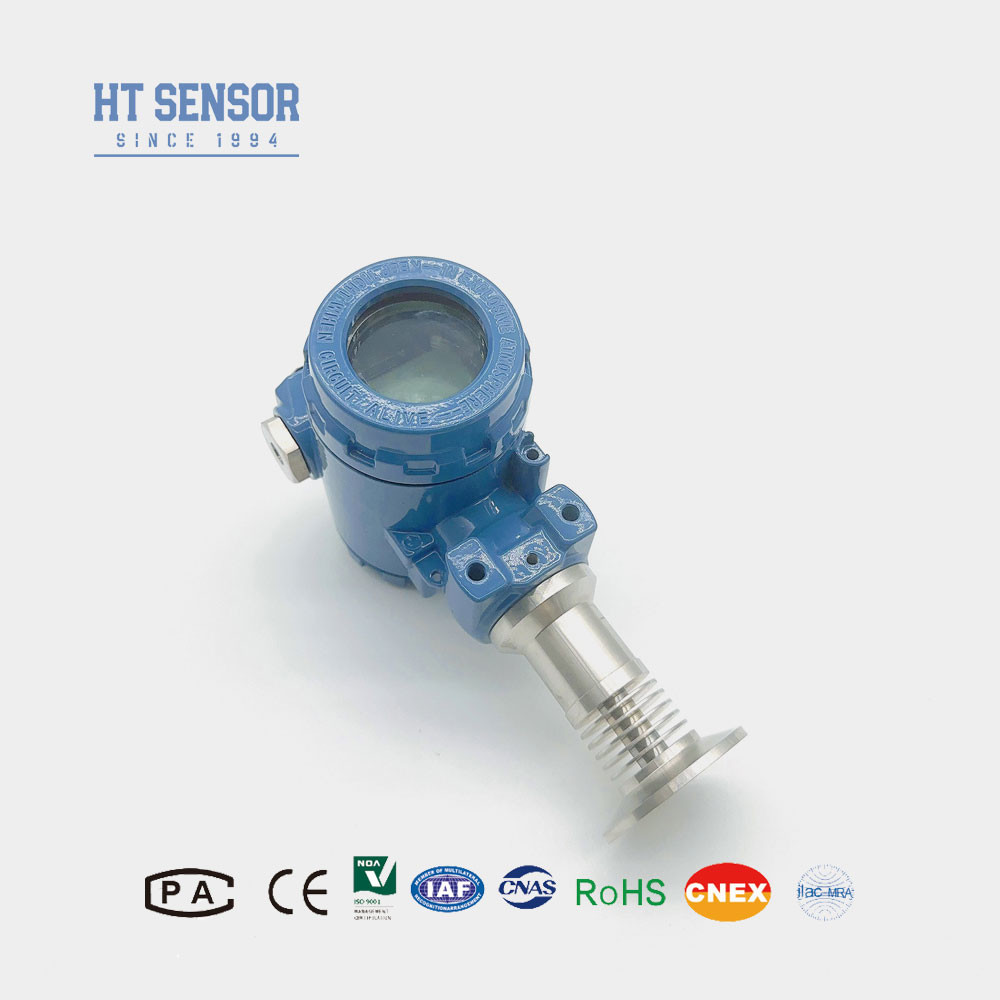

Передатчик давления BP93420-IIIQT1
Введение датчика давления с промывкой диафрагмы:
- Передатчик давления с диафрагмой BP93420-IIIQT1 представляет собой аналоговый передатчик давления со следующими основными характеристиками:
- 1Плоская мембранная структура: конструкция передатчика увеличивает зону контакта с измеряемой средой, повышая ее производительность.
- 2Широкий диапазон температур: передатчик предназначен для работы в широком диапазоне температур, что позволяет ему адаптироваться к различным условиям окружающей среды.
- 3Перегрузочная способность: передатчик обладает высокой перегрузочной способностью, что позволяет ему выдерживать скачки давления и скачки без ущерба для его функциональности.
- 4. Сильная коррозионная стойкость: материалы и конструкция передатчика обеспечивают прочную коррозионную стойкость, что делает его подходящим для использования в различных суровых условиях.
- 5Многофункциональное применение:Передатчики давления серии BP93420-IIIQT1 могут применяться в широком спектре отраслей и приложений, требующих надежного измерения давления в сложных условиях..
- 6Эта оптимизация подчеркивает ключевые преимущества датчика давления BP93420-IIIQT1, подчеркивая его пригодность для использования в различных и требовательных условиях.
| Параметры производительностиизДатчик давления диафрагмы | |
| Диапазон измеренийДатчик давления диафрагмы | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
Применениедатчик давления диафрагмы:
- 1Подходит для измерения не коррозионных газов и жидкостей с 316L.
- 2Используется для асептической обработки в медицинской, биофармацевтической, пищевой гигиене и других отраслях промышленности.
- 3Используется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления резервуаров для напитков, подходит для гидравлических и пневматических систем управления.
| Выходный сигнал ofдатчик давления диафрагмы | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказуfдатчик давления диафрагмы |
- 1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
- 2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
- 3При заказе передатчика с LCD или LED головой дисплея, питание передатчика должно быть не менее 20VDC.
- 4Чтобы обеспечить надежную работу продукта, рекомендуется установить на месте устройства защиты от молнии и убедиться, что продукт и источник питания надежно заземлены.
- 5В случае особых требований, таких как сильная вибрация, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, сообщите нам и укажите в заказе.
| Руководство по заказудатчик давления диафрагмы | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
FAQдатчик давления диафрагмы:
1В: Какие особенности датчик давления диафрагмыПередатчики?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки..
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
A: Наш гарантийный срок составляет 24 месяца после отгрузки, и наши послепродажи будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПКВсегда доступны.
