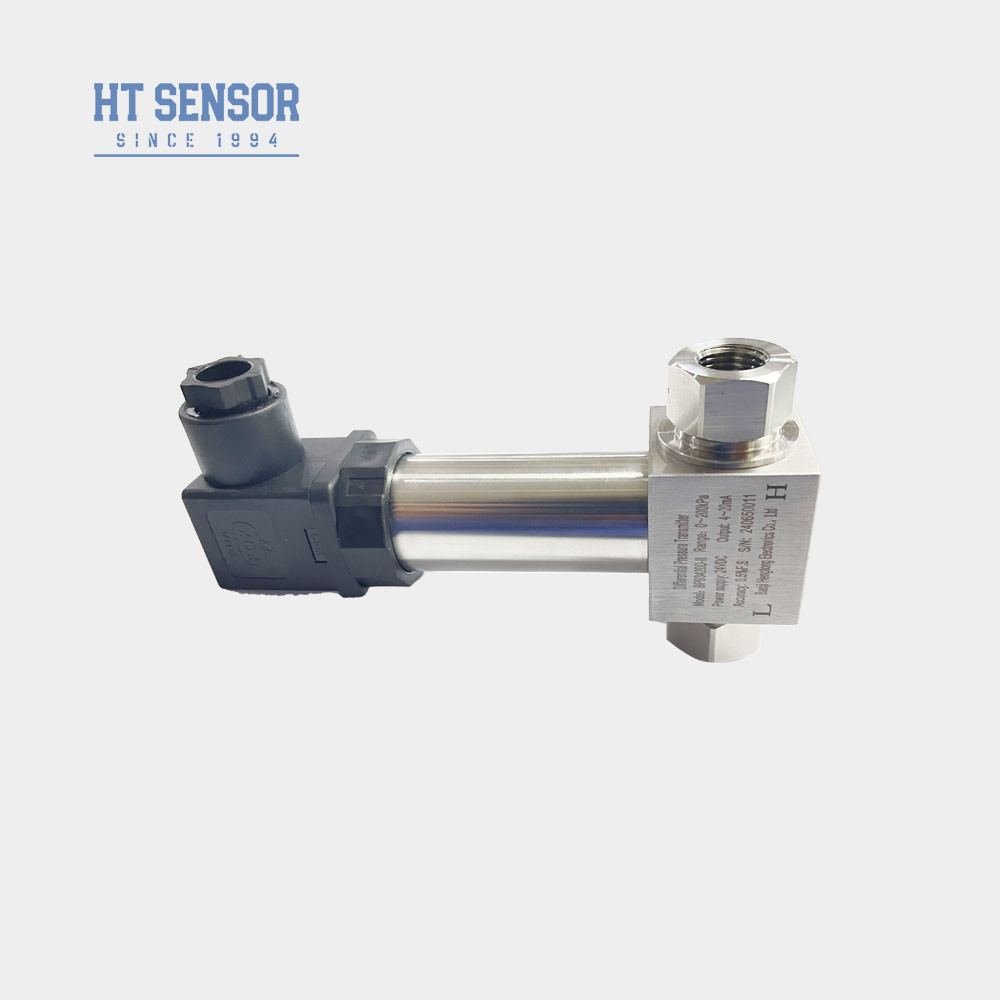

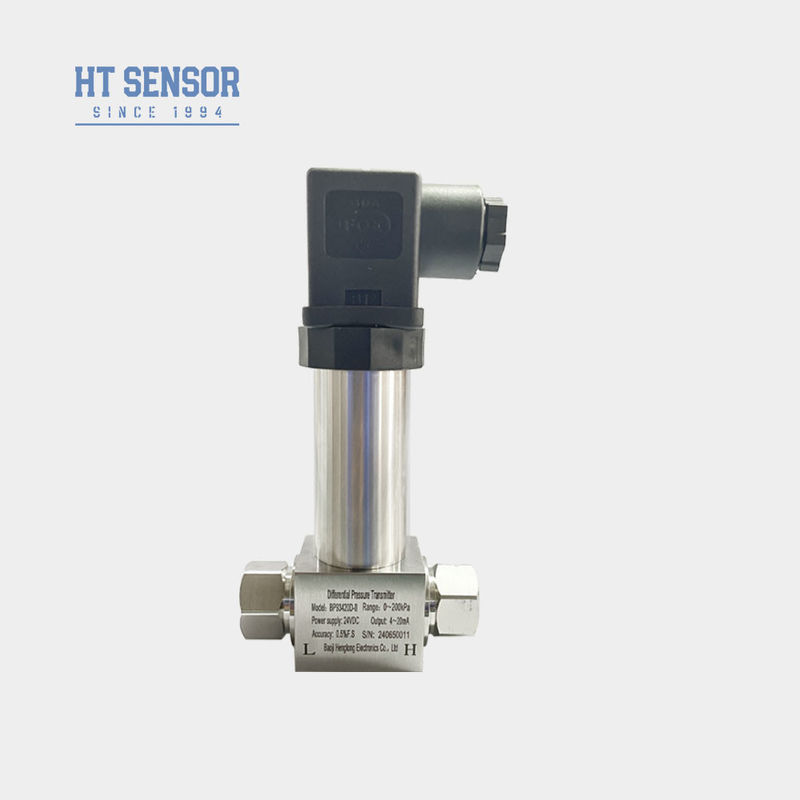

BP93420DII Дифференциальный датчик давления с диффузным пиезорезистивным датчиком кремния
BP93420DIIDдифференциальныйПрезюмеПередатчик
Введение передатчика дифференциального давления:
Дифференциальный передатчик давления BP93420DII использует диффузный кремниевый пьезорезистивный датчик.Он применим для измерения дифференциала давления различных газов и жидкостей в трубопроводах в таких отраслях промышленности, как нефть.Химические, электроэнергетические, гидрологические и т.д.
Характеристики продуктаиз передатчика дифференциального давления:
1Преобразователь использует конструкцию из нержавеющей стали, компактную структуру, удобную установку.
2После строгой температурной компенсации и старения скрининга, чтобы обеспечить стабильную и надежную производительность.
3Электрический интерфейс может быть внешним или напрямую подключенным.
Заявленияиз передатчика дифференциального давления:
- 1Он подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах нефтегазовой, химической, электроэнергетической, гидрологической и других отраслей промышленности.
- 2Используется для управления процессом в промышленной области.
- 3Измерение дифференциального давления труб и печей
| Параметры производительностииз передатчика дифференциального давления: |
| Диапазон измерений |
0-10KPa......~2MPa |
| Тип давления |
Дифференциальное давление |
| Односторонняя перегрузка |
≤ 3 раза от номинального диапазона |
| Статическое давление |
Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25°C |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Операционная температура |
-30°C~80°C |
| Температура хранения |
-40°C~100°C |
| Вибрация |
10g,55Hz 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Внутренне безопасный и взрывостойкий |
| Рейтинг защиты |
IP65 |
| Вес |
~ 0,45 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ‰ 20 мА |
12 ̊30 ВДС |
2/3/4 проволоки |
| 010/20mA |
3 провода
|
| 0/1 ¢5В |
| 0.5·4.5В |
5VDC |
| Советы по заказуиз передатчика дифференциального давления: |
Примечание:
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3. При заказе передатчика с LCD или LED головой дисплея, питание передатчика не должно быть ниже 20VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
5О-кольца из фторной резины имеют номинальный диапазон температуры работы от -20 °C до 250 °C. При температуре работы ниже -20 °C следует выбрать уплотнительные кольца типа EPDM O.
6. Кабель не поставляется с кабелем по умолчанию. Если вам нужен кабель, есть три материала на выбор. Если не дано конкретных инструкций,По умолчанию будут использоваться материалы из полиэтиленовых кабелей.Если требуются различные материалы для кабелей, укажите в форме заказа.
7В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказуиз передатчика дифференциального давления: |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| DII |
Трансмитер дифференциального давления |
| |
Диапазон измерений |
0-10KPa......~2MPa |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4×20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
010VDC |
| S3 |
0 ′5VDC |
S7 |
0.5 ∙4.5ВДС |
| S4 |
010mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20×1,5 Мужчина |
| J2 |
G1/2 Мужчина |
| J3 |
G1/4 Мужчина |
| J4 |
1/2 НПТ мужчина |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
Прочие |
| |
Код |
Тип давления |
| D |
Дифференциальное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
