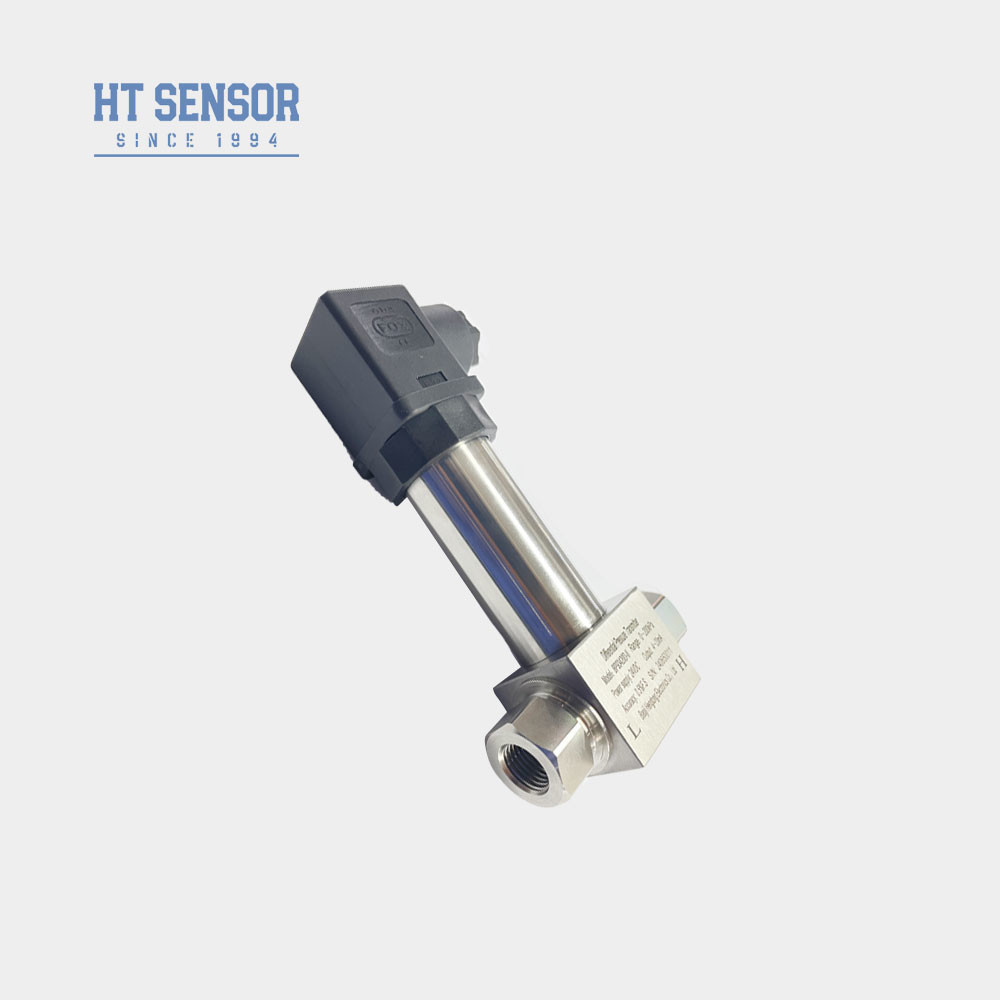

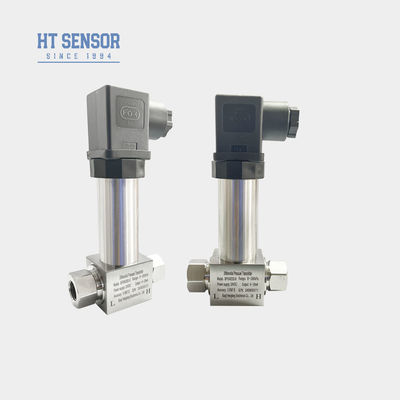

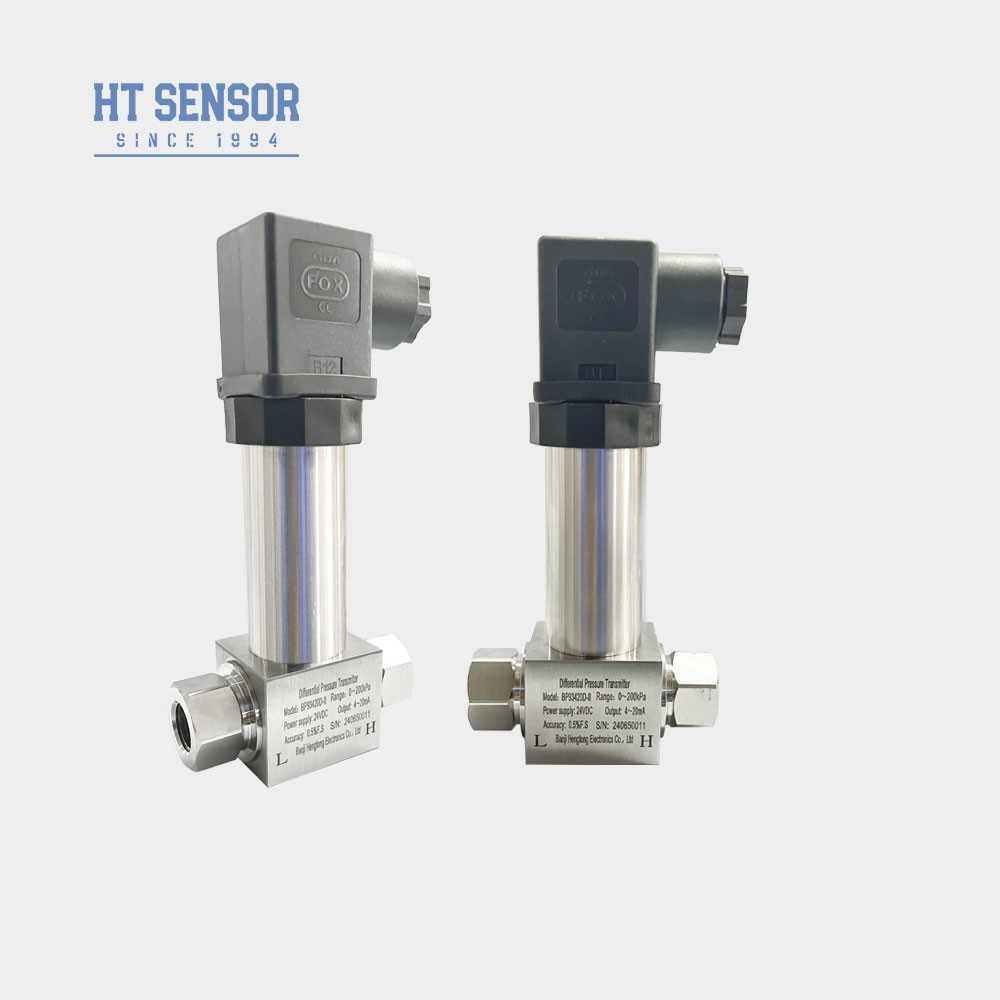

Дифференциальный датчик давления с диффузным кремниевым пиезорезистивным датчиком давления
Product Details
| Модель: | BP93420D-II | Диапазон: | 0-20kpa~2Mpa |
|---|---|---|---|
| Сила: | 5VDC 24VDC ((12-32VDC) | выходной: | 0.5-4.5В 4-20mA RS485 и так далее |
| Материал: | из нержавеющей стали | Нить: | Мужчина и женщина могут быть OEM |
| Тип давления: | Передатчик датчика дифференциального давления | Класс защиты: | IP65 |
| Средство теста: | Воздушное масло и вода | Коннектор: | большой DIN |
| Выделить |
Диффузный силиконовый пиезорезистивный дифференциальный передатчик давления,Дифференциальный датчик давления Дуайера,Трансмитер дифференциального давления Дуйера |
||
Product Description
Трансмитер дифференциального давления с диффузным силиконовым пиезорезистивным датчиком дифференциального давления
BP93420DIIDдифференциальныйПрезюмеПередатчик
Введение передатчика дифференциального давления:
Дифференциальный передатчик давления BP93420DII использует диффузный кремниевый пьезорезистивный датчик.Он применим для измерения дифференциала давления различных газов и жидкостей в трубопроводах в таких отраслях промышленности, как нефть.Химические, электроэнергетические, гидрологические и т.д.
Характеристики продуктаиз передатчика дифференциального давления:
- Передатчик использует конструкцию из нержавеющей стали, компактную структуру и легкую установку.
- После строгой температурной компенсации и скрининга старения, чтобы обеспечить стабильную и надежную производительность.
- Электрический интерфейс может быть внешним или прямым.
Заявленияиз передатчика дифференциального давления::
- 1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах в нефтяной, химической, электроэнергетической, гидрологической и других отраслях промышленности.
- 2Используется в промышленном полевом процессе управления.
- 3Измерение дифференциального давления труб и печей.ЭРС
| Параметры производительностииз передатчика дифференциального давления: | |
|---|---|
| Диапазон измерений | 0-10KPa......~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°C~100°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ‰ 20 мА | 12 ̊30 ВДС | 2/3/4 проволоки |
| 010/20mA |
3 провода |
|
| 0/1 ¢5В | ||
| 0.5·4.5В | 5VDC |
| Советы по заказуиз передатчика дифференциального давления: |
1При выборе изделия убедитесь, что испытательная среда совместима с контактными частями изделия (нержавеющая сталь 304 или 316L).
2Для обеспечения надежной работы, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformЕсли перегрузка одного конца серьезна, датчик будет поврежден.
3При установке интерфейсы давления на обоих концах должны быть расположены горизонтально, чтобы свести к минимуму воздействие положения установки на продукт.
4В случае особых требований, таких как сильные вибрации, мгновенный шок, сильные электромагнитные помехи или радиочастоты, пожалуйста, сообщите нам и укажите в заказе.
5При заказе передатчика с LCD или LED головой дисплея питание передатчика не должно быть ниже 20VDC.
| Руководство по заказуиз передатчика дифференциального давления: | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa......~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 010VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5ВДС | |||||
| S4 | 010mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
Часто задаваемые вопросы
Q1: Есть ли Вы изготовительная компания?
A1:Мы производитель с более чем 29-летним опытом.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
