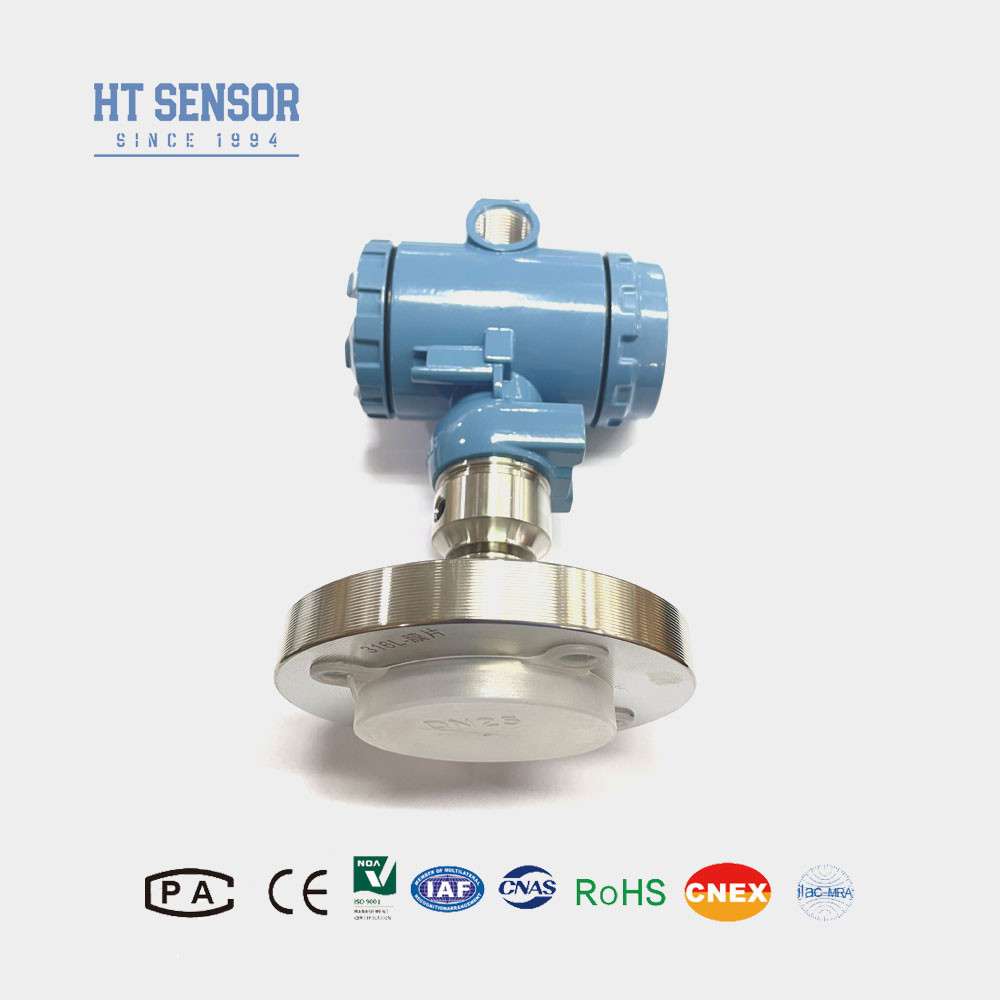

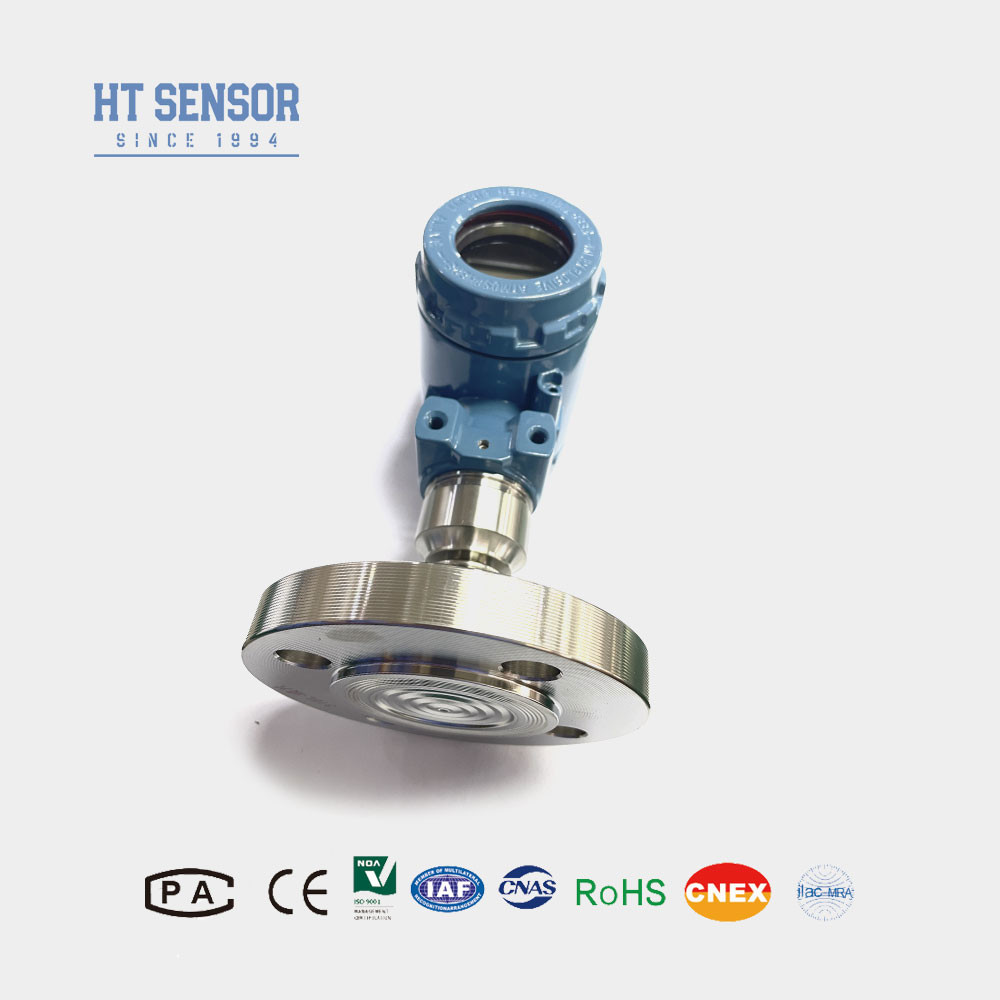

Промышленный высокотемпературный передатчик давления с диафрагмой для промышленных применений
Product Details
| Модель №.: | BP93420-IIIF | Источник питания: | 12-32VDC ((24VDC) |
|---|---|---|---|
| выходной: | 4-20mA RS485 с дисплеем | Тип давления: | Измеритель, Абсолютное, запечатанное давление |
| Диапазон: | 0-35kpa~20Mpa | Тип структуры: | Передатчик датчика диафрагмы |
| Измерительная среда: | высокотемпературная жидкость | Точность: | 0,5% |
| Плоский: | DN25-DN50 -DN100 и т.д. | Кастомизация: | OEM |
| Выделить |
Полный передатчик давления диафрагмы,Промышленные приложения Предоставляющие давление,Высокотемпературный передатчик давления |
||
Product Description
Высокотемпературный передатчик давления с расплавляемой диафрагмой для промышленных применений
BP93420-IIIFПередатчик давления
ВведениеПромышленный датчик давления:
Высокотемпературный передатчик давления BP93420-III использует в качестве элемента измерения сигнала маслонаполненное ядро резистивной пленки кремния серии HT.Его процессное соединение включает в себя прямую сварку изолирующей диафрагмы 316L и соответствующего фланцаВнутри корпуса из нержавеющей стали, находящегося в верхней части корпуса, расположены две панели для измерения давления.схема обработки сигнала преобразует сигнал датчика в стандартный выходный сигнал ((4-20mA)Строгое тестирование и старение компонентов, полуфабрикатов и готовых продуктов были проведены, чтобы гарантировать стабильную и надежную производительность передатчика.
| Параметры производительностиПромышленный датчик давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ∙ 35 кПа... 20 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70°C ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~4 кг |
Характеристики продуктаПередатчик датчиков давления для промышленности:
- 1Широкий диапазон измерений, различные варианты интерфейсов давления
- 2. Различные варианты выходной сигналы
- 3. регулируемый нулевой и полномасштабный
- 4Высокая точность, многочисленные стерильные процессы
ПрименениеПередатчик датчиков давления для промышленности:
- Подходит для измерения не коррозионных газов и жидкостей с 316L.
- Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
- Используется в бумажной и химической промышленности, а также для уровня сточных вод и напитков.
| Выходный сигнал ofПередатчик датчиков давления для промышленности | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В |
| Советы по заказуfПромышленный передатчик давления |
- 1. Обеспечить совместимость: При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.
- 2. Продукты, защищенные от взрывов: Обратите внимание, что взрывозащищенные продукты не включают цифровые головки дисплея.
- 3Поставка питания для дисплеев: При заказе передатчика с LCD или LED дисплейной головкой, питание передатчика должно быть не менее 20VDC.
- 4Защита от молнии: для обеспечения надежной работы продукта,рекомендуется установить на месте устройства защиты от молнии и обеспечить надежное заземление продукта и питания.
- 5. Опции кабеля: длина кабеля по умолчанию - ни одна, и есть три типа кабельных материалов на выбор. Если не указано иное, можно использовать материалы полиэтиленовых кабелей.Если требуется другой материал кабеля, пожалуйста, укажите это в форме заказа.
- 6. Особые требования: в случае особых требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите это в заказе.
| Руководство по заказуПромышленный датчик давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Частые вопросы:
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию к конкретным потребностям через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, и наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой удаленного обучения через сеть ПК.
