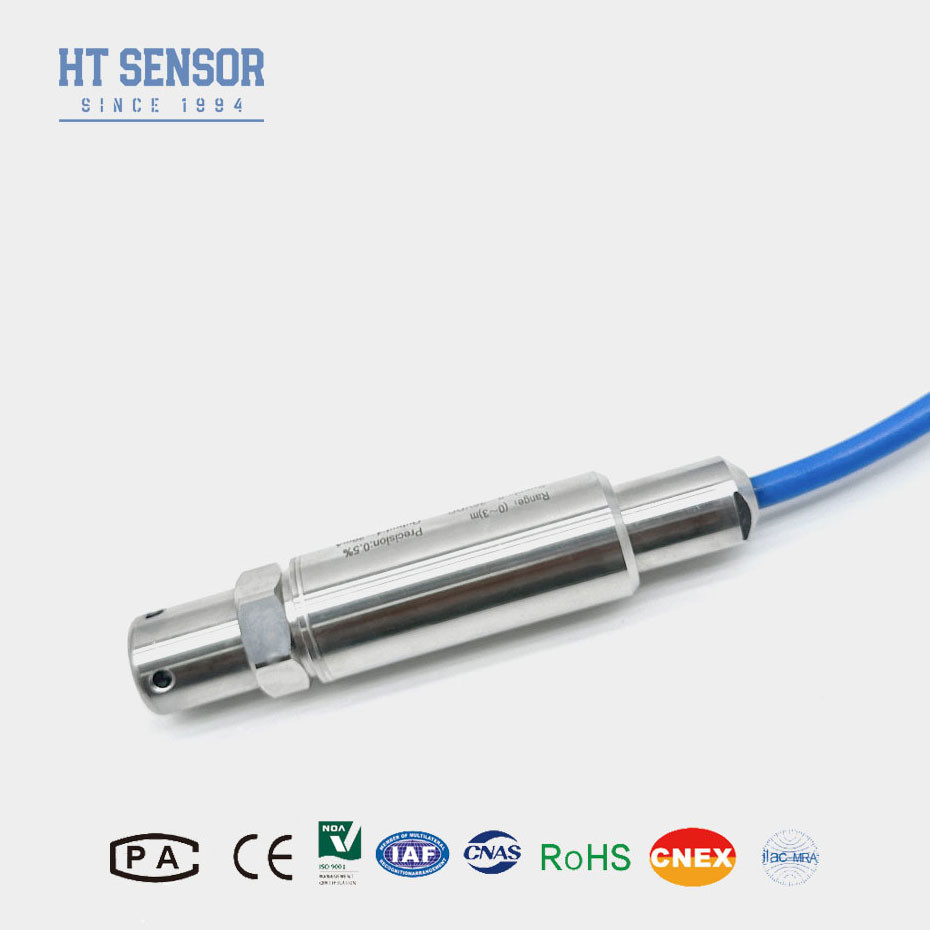

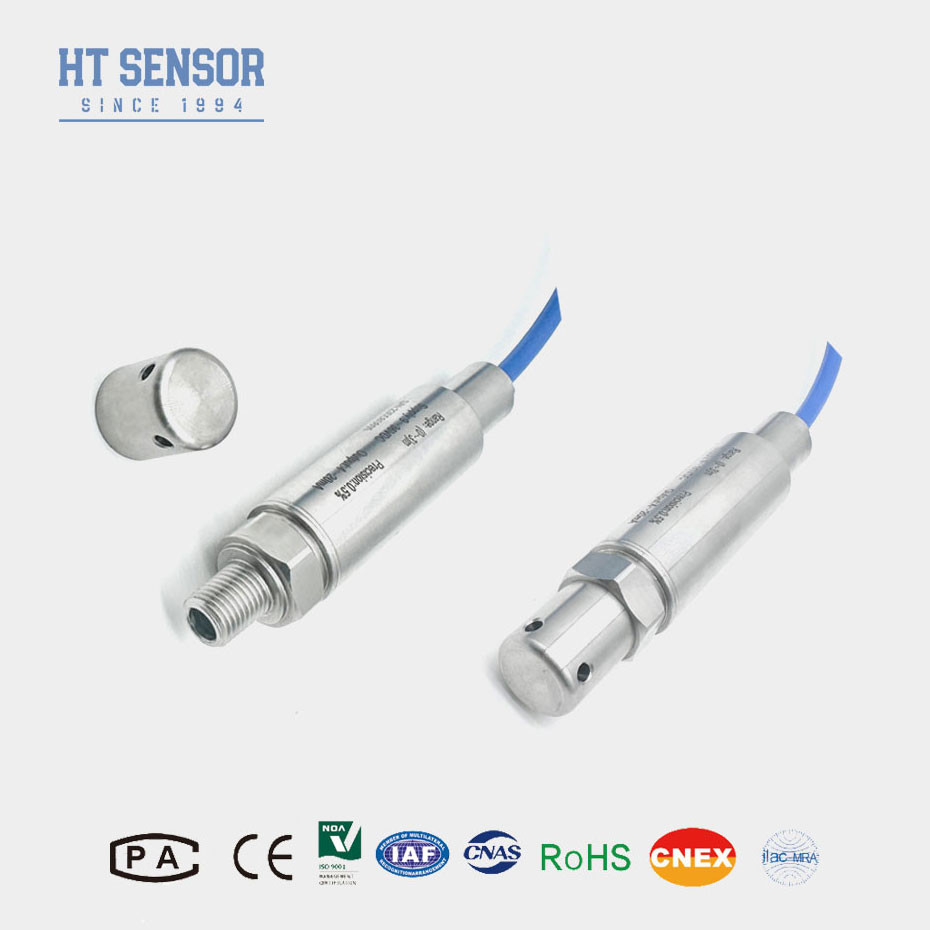

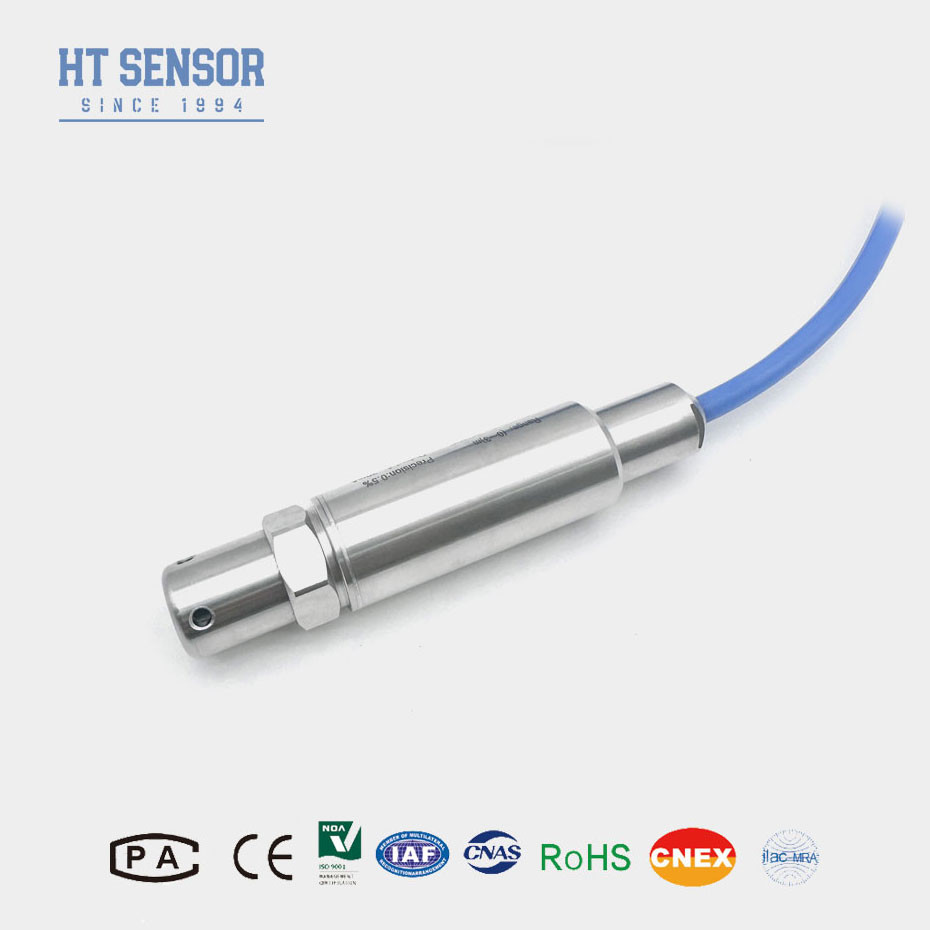

ВведениеГидростатический передатчик уровня:
BH93420-Я...Гидростатический передатчик уровня предназначен для точного и надежного измерения уровня в различных жидкостных приложениях. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). этот погружаемый преобразователь давления является отличным решением для контроля уровня для внутренних и наружных применений.
Гидростатический передатчик уровняявляется универсальным и надежным решением для точного измерения уровня в различных приложениях.
Характеристики продукта
1.Компенсация температуры: точные измерения в широком диапазоне температур.
2Диапазон измерений: доступен в диапазоне от 0-1 м до 0-200 м H2O.
3Выходный сигнал: 4-20mA, 0-5VDC или цифровые выходы (RS485, Modbus).
4Точность: ±0,1% FS для точного измерения уровня.
5Материал: корпус из нержавеющей стали для устойчивости к коррозии.
Применение:
* Резервуары жидкостного уровня
* Бензиновые и дизельные топливные баки
* каналы водоотведения
* Измерение уровня грунтовых вод
Параметры работы:
| Диапазон измерений |
0~10m...400mH2O |
| Перегрузка |
≤ 2 X номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность |
± 0,2% F.S/год (макс.) |
| Сдвиг температуры нулевой точки |
±1,5% F.S. (типовой) ±2% F.S. (максимальный) |
| Полномасштабное изменение температуры |
±1,5% F.Sr ((Тип.) ± 2% F.S (максимум.) |
| Компенсационная температура |
0-50oC (0-1м. 0-2м) ); 0-70oC |
| Операционная температура |
-20~80oC |
| Температура хранения |
-30~100oC |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
1Cr18Ni9Ti |
| Материал диафрагмы |
316L из нержавеющей стали |
| Сопротивление изоляции |
>=100MΩ@100VDC |
| Уровень взрывостойкости |
ExiaIICT6 |
| Рейтинг защиты |
IP67, IP68 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,3 кг (без кабель) |
| Материал кабеля |
Полиэтилен, полиуретан |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 проволока |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 проволока |
Советы по заказу:
При рассмотрении покупки диффузных кремниевых передатчиков давления, важно оценить несколько факторов, чтобы убедиться, что выбранный продукт отвечает вашим конкретным потребностям.Ниже приведено подробное руководство, которое поможет вам пройти процесс заказа
1Пожалуйста, убедитесь, что измеряемая среда совместима с компонентами продукта, контактирующими с ней во время отбора.
2Должна быть указана плотность измеряемой среды.
3Для сильных электромагнитных или радиочастотных помех, пожалуйста, предоставьте подробности нашей компании и укажите это в заказе.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
5Совместимость материалов
Материал корпуса и кабеля: убедитесь, что материалы, используемые в передатчике (например, нержавеющая сталь, ПВХ, ПТФЕ), совместимы с измеряемой жидкостью.Особенно если вы имеете дело с коррозионными или агрессивными веществами..
| Порядок Руководство: |
| BH93420 |
Код |
Конструкция |
| |
Я... |
Передатчик давления |
| |
Диапазон измерений |
0~10m...400mH2O |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
| |
Код |
Материал |
| 01 |
304 из нержавеющей стали |
| 02 |
316L из нержавеющей стали |
| |
Код |
Материал кабеля |
| C1 |
PE |
| С2 |
ПВ |
Часто задаваемые вопросы
1Что такое диффузный кремниевый подводный уровневой передатчик?
Диффузный кремниевый подводный передатчик уровня - это устройство, используемое для измерения уровня жидкости путем погружения датчика в жидкость.Он использует технологию диффузного кремния для обеспечения точных и надежных измерений на основе гидростатического давления.
2Как работает диффузный кремниевый подводный уровневой передатчик?
Передатчик измеряет гидростатическое давление, оказываемое жидкой колонной над датчиком.который затем обрабатывается для определения уровня жидкости.
3. Каковы ключевые особенности этого типа передатчика?
Высокая точность
Прочная конструкция
Компенсация температуры
Долгосрочная стабильность
Легкая установка
4Какие материалы используются при строительстве этих передатчиков?
Они обычно изготавливаются из нержавеющей стали или других коррозионно-устойчивых материалов, чтобы выдерживать суровые условия и агрессивные жидкости.
5Как я устанавливаю диффузный кремниевый подводный уровневой передатчик?
Установка проста: датчик просто погружается в жидкость для измерения.
6Какие выходные сигналы доступны?
Общие выходные сигналы включают 4-20mA, 0-5VDC и цифровые выходы, такие как RS485 и Modbus.
