BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления

BP93420DII Differential Pressure Transmitter with Compact and Easy Installation Design Pressure Sensor Transmitter
BP93420DII Differential Pressure Transmitter with Compact and Easy Installation Design Pressure Sensor Transmitter BP93420DII Differential Pressure Transmitter with Compact and Easy Installation Design Pressure Sensor Transmitter
Основная информация
Место происхождения: Китай
Фирменное наименование: HT SENSOR
Сертификация: ISO9001
Номер модели: BP93420D-II
Количество мин заказа: 1
Упаковывая детали: Картон
Время доставки: 5-8 трудодень
Условия оплаты: L/C, D/P, T/T
Поставка способности: 3000 шт/месяц
Лучшая цена Контакт
Подробная информация
Modle: BP93420D-II Range: 0-10kpa~2Mpa
Power: 24VDC(12-32VDC) Output: 4-20mA RS485 and so on
Material: Stainless steel Thread: Male or female can be OEM
Pressure Type: Differential Pressure transmitter Protection Class: IP65
Test medium: Air oil and water Connector: Big DIN
Выделить:

Легкая установка дифференциального передатчика давления

,

Трансмитер дифференциального давления BP93420DII

,

Компактный дифференциальный передатчик давления

Характер продукции

Трансмитер дифференциального давления с диффузным пиезорезистивным датчиком дифференциального давления Dwyer

BP93420DIIDдифференциальныйПрезюмеПередатчик



Введение передатчика дифференциального давления:



Дифференциальный передатчик давления BP93420DII использует диффузный кремниевый пьезорезистивный датчик.Он применим для измерения дифференциала давления различных газов и жидкостей в трубопроводах в таких отраслях промышленности, как нефть.Химические, электроэнергетические, гидрологические и т.д.



Характеристики продуктаиз передатчика дифференциального давления:

  1. Передатчик использует конструкцию из нержавеющей стали, компактную структуру и легкую установку.
  2. После строгой температурной компенсации и скрининга старения, чтобы обеспечить стабильную и надежную производительность.
  3. Электрический интерфейс может быть внешним или прямым.

Заявленияиз передатчика дифференциального давления::

  • 1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах в нефтедобывающей, химической, электроэнергетической, гидрологической и других отраслях промышленности.
  • 2Используется в промышленном полевом процессе управления.
  • 3Измерение дифференциального давления труб и печей.ЭРС



Параметры производительностииз передатчика дифференциального давления:
Диапазон измерений 0-10KPa......~2MPa
Тип давления Дифференциальное давление
Односторонняя перегрузка ≤ 3 раза от номинального диапазона
Статическое давление Минимальное значение в пределах от 5 до 7 МПа
Точность @ 25°C ±0,25% (типичный) ±0,5% (максимальный)
Повторяемость ±0,03% (типичный) ±0,05%FS (максимальный)
Гистерез ±0,03% (типичный) ±0,05%FS (максимальный)
Долгосрочная стабильность ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa)
Дрейф при нулевой температуре ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa)
Движение температуры в расстоянии ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa)
Компенсационная температура 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C
Операционная температура -30°C~80°C
Температура хранения -40°C~100°C
Вибрация 10g,55Hz 2kHz
Жилой материал 304, 316L
Материал диафрагмы 316L
Сопротивление изоляции 100MΩ 100VDC
Уровень взрывостойкости Внутренне безопасный и взрывостойкий
Рейтинг защиты IP65
Вес ~ 0,45 кг





Выходной сигнал Напряжение питания Тип выхода
4 ‰ 20 мА 12 ̊30 ВДС 2/3/4 проволоки
010/20mA



3 провода
0/1 ¢5В
0.5·4.5В 5VDC

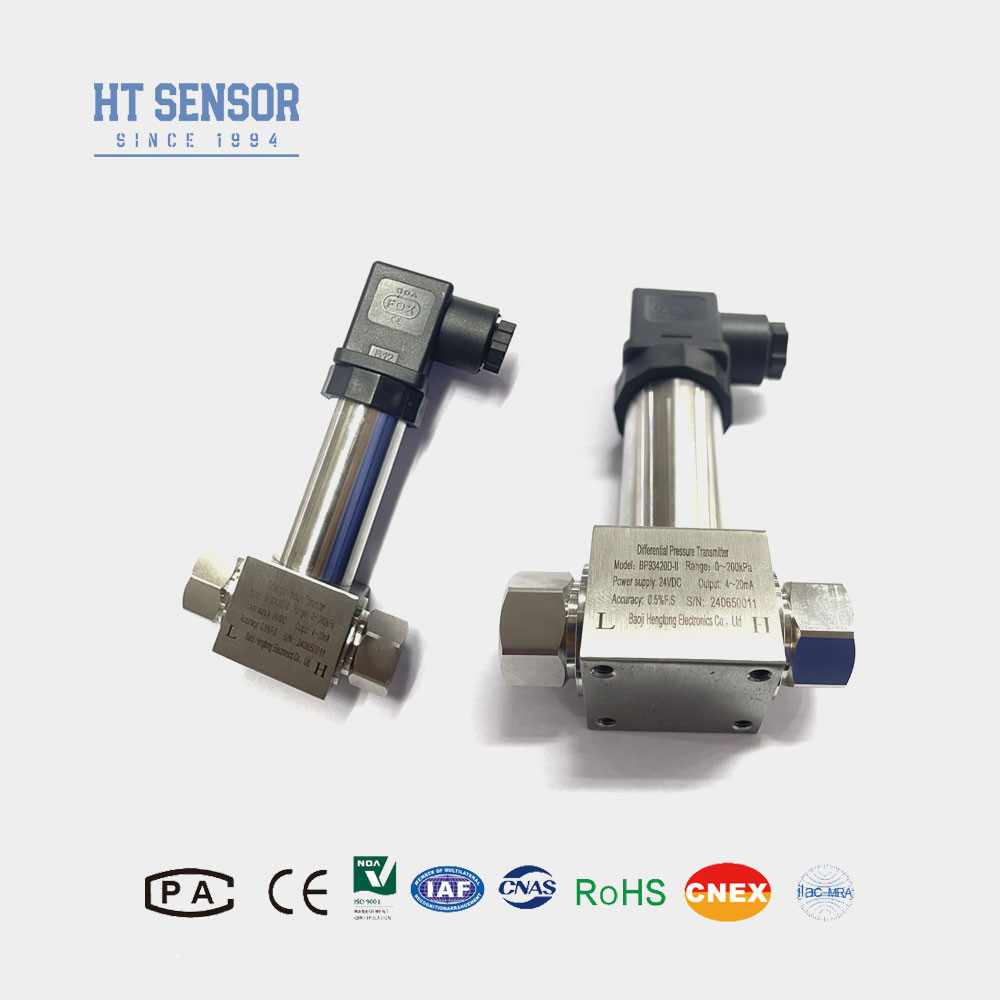

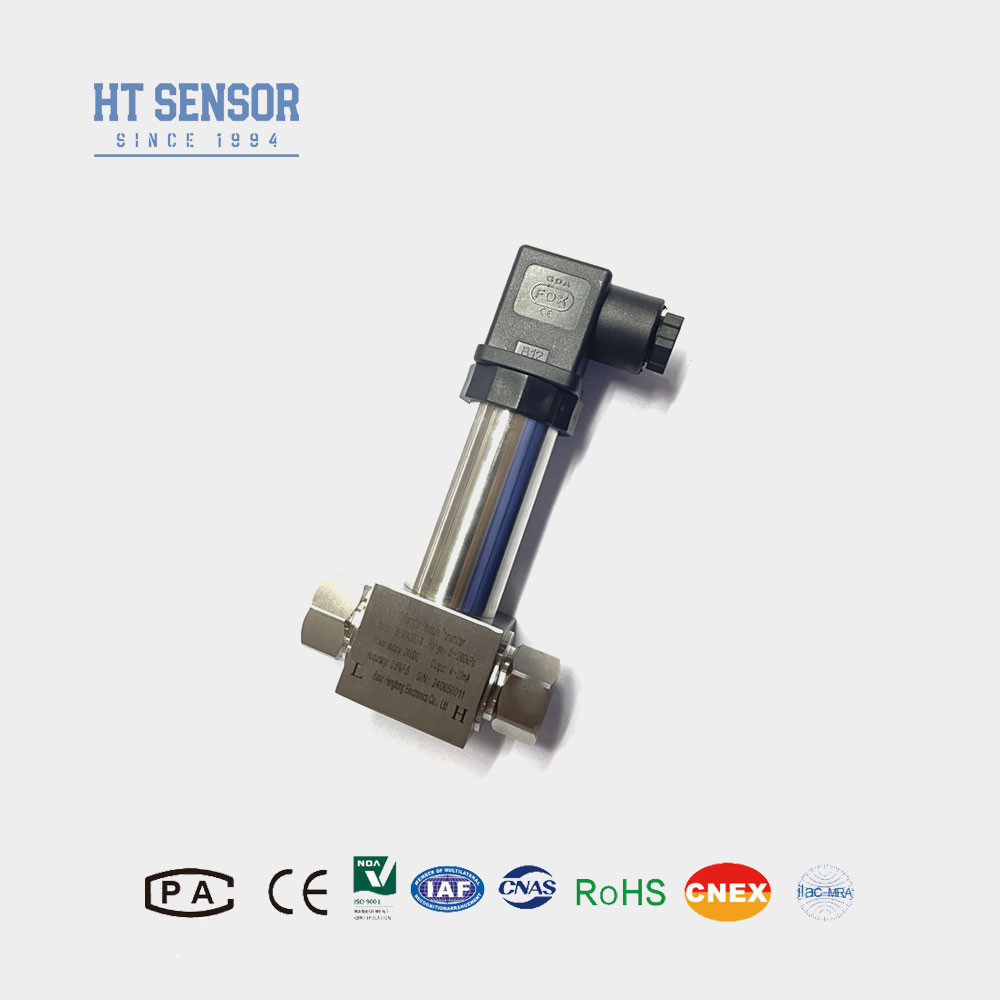

BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 0BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 1

BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 2

BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 3BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 4



Советы по заказуиз передатчика дифференциального давления:



1При выборе изделия убедитесь, что испытательная среда совместима с контактными частями изделия (нержавеющая сталь 304 или 316L).
2Для обеспечения надежной работы, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformЕсли перегрузка одного конца серьезна, датчик будет поврежден.
3При установке интерфейсы давления на обоих концах должны быть расположены горизонтально, чтобы свести к минимуму воздействие положения установки на продукт.
4В случае особых требований, таких как сильные вибрации, мгновенный шок, сильные электромагнитные помехи или радиочастоты, пожалуйста, сообщите нам и укажите в заказе.

5При заказе передатчика с LCD или LED-дисплейной головкой питание передатчика не должно быть ниже 20VDC.



Руководство по заказуиз передатчика дифференциального давления:
BP93420XX Передатчик давления
  Код Конструкция
DII Трансмитер дифференциального давления
  Диапазон измерений 0-10KPa......~2MPa
  Код Силовое питание
D1 24VDC
D2 5VDC
D3 Прочие
  Код Выходной сигнал
S1 4×20mADC S5 020mADC
S2 1 ′5VDC S6 010VDC
S3 0 ′5VDC S7 0.5 ∙4.5ВДС
S4 010mADC
  Код Подсоединение под давлением
J1 M20×1,5 Мужчина
J2 G1/2 Мужчина
J3 G1/4 Мужчина
J4 1/2 НПТ мужчина
J5 Прочие
  Код Электрическое соединение
В1 Хиршманн
В2 PG7 Включатель
В3 Выход из запечатанного кабеля
В4 Прочие
  Код Тип давления
D Дифференциальное давление


BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 5BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 6

BP93420DII Дифференциальный датчик давления с компактным и легким в установке датчиком давления 7
