Датчик высокотемпературного передатчика давления BP93420-IC для точных измерений
Подробная информация о продукте
| Model NO.: | BP93420-IC | Pressure Range: | 0-10kpa-40Mpa |
|---|---|---|---|
| Output: | 0.2-2.2V/4-20mA /0-5VDC | power: | 3.3VDC /12-36VDC |
| Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure | Structure Type: | Diffused Silicon Sensor |
| Measuring Medium: | Liquid and Gas | Accuracy Grade: | 0.5% |
| IP Rating: | IP65 | Customization: | OEM |
| Выделить |
high temperature pressure transmitter sensor,accurate pressure transmitter sensor,BP93420-IC pressure sensor |
||
Описание продукта

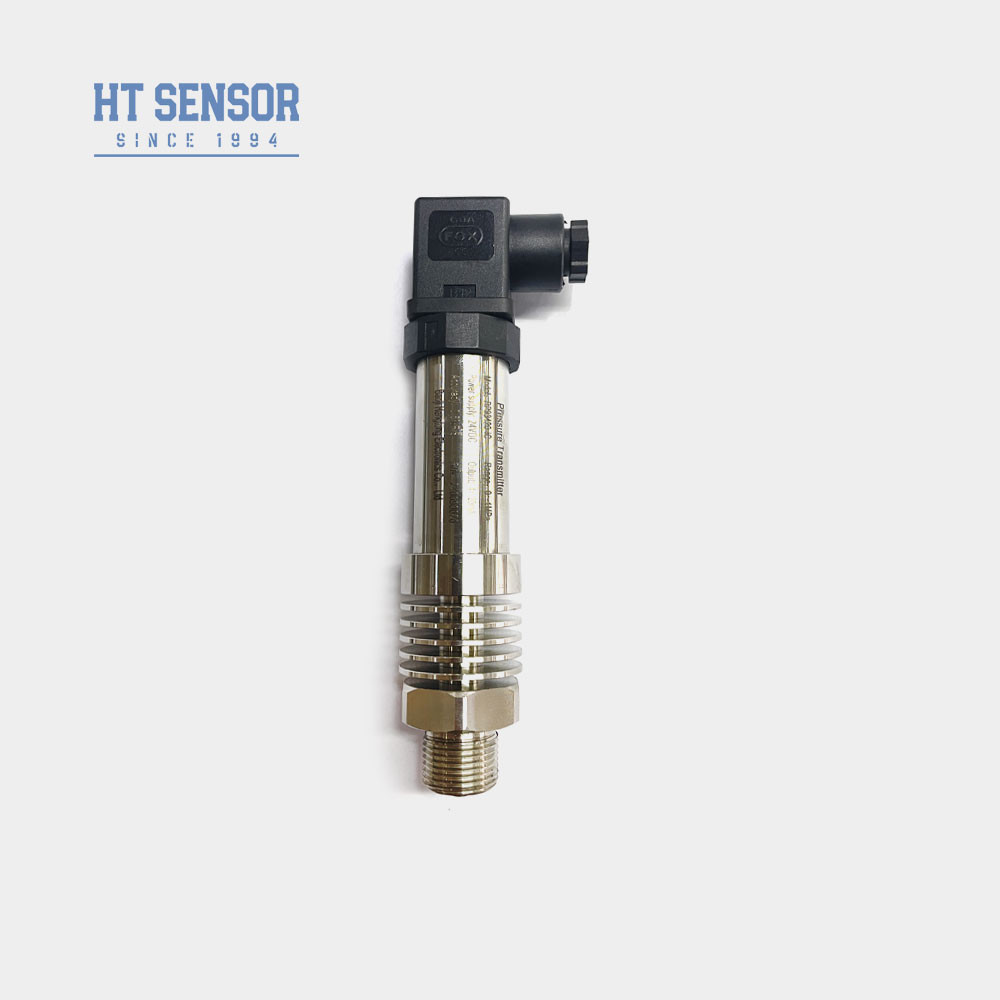

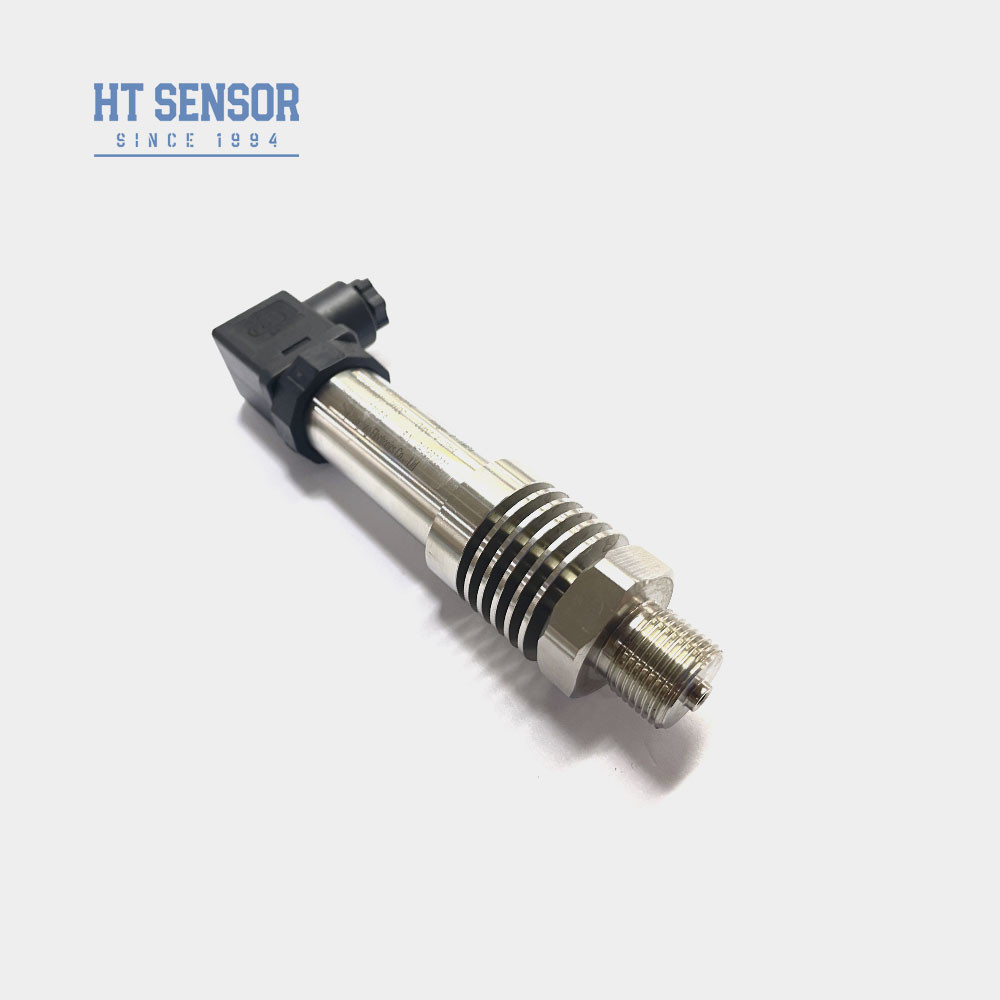

Датчик высокотемпературного передатчика давления BP93420-IC для точных измерений
Датчик давления BP93420IC
Введение датчика давления:
BP93420-IC представляет собой датчик высокотемпературного передатчика давления с использованием передового кремниевого изолятора давления серии HT19, наполненного маслом, в качестве основного элемента измерения.Устройство рассеивания тепла добавляется к передней части, чтобы резко охладить среду, которая вступает в контакт с датчикомЭта особенная конструкция делает его хорошо подходящим для условий с высокой температурой, что делает его идеальным для применения с колебаниями температуры или работы в более высоких условиях.Он широко используется в промышленных процессах и системах, где требуются точные и надежные измерения давления даже в сложных условиях высокой температуры.
Характеристики продуктас датчиком давления:
- 1Широкий диапазон измерений, структура из нержавеющей стали, разнообразные формы интерфейсов давления.
- 2Структура из нержавеющей стали с защитой IP65.
- 3.Высокая точность, вся структура из нержавеющей стали.
Заявленияс датчиком давления:
- 1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L.
- 2Применяется в морской и авиационной промышленности.
- 3Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
- 4Используется в гидравлических и пневматических системах управления.
| Параметры производительности датчика передатчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 40 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C ~ 150°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,4 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
1При выборе продукции убедитесь, что среда совместима с контактной частью испытываемого продукта.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3При заказе передатчика с LCD или LED дисплеем питание передатчика не должно быть ниже 20 VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
5. По умолчанию без кабеля, например необходимость по умолчанию на полиэтиленовый кабельный материал, если вам нужны другие кабельные материалы, пожалуйста, укажите в заказе.
6В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.

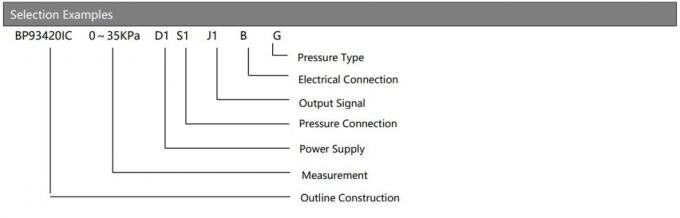

| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||

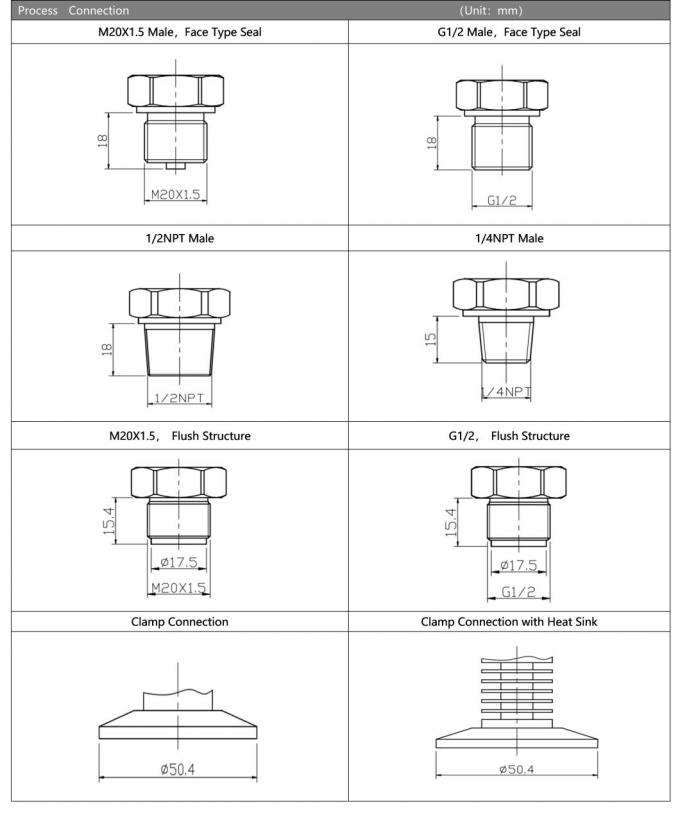

| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
