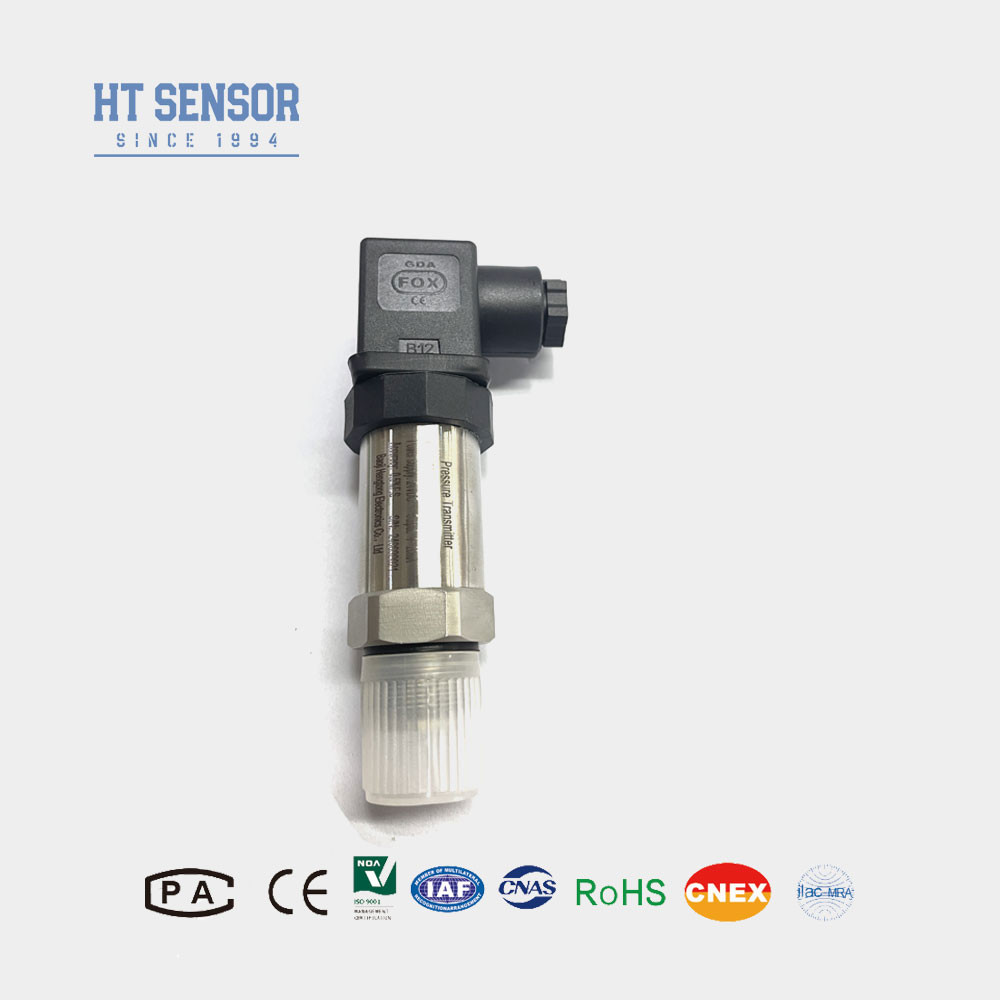

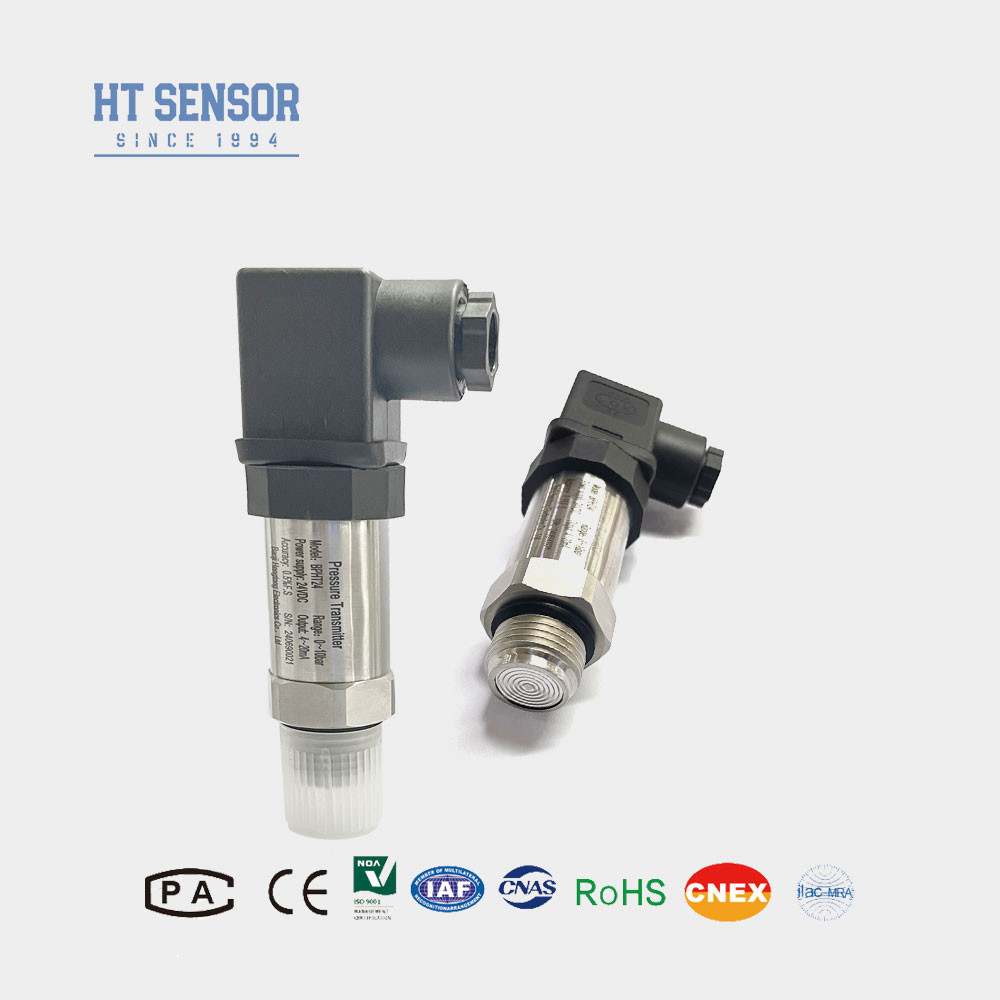

BPHT24 Сенсор давления диафрагмы для промышленных и коммерческих приложений
Product Details
| Модель No.: | BPHT24 | Диапазон: | 0-10kpa~35Mpa |
|---|---|---|---|
| Сила: | 12-32VDC ((24VDC) | Выпуск: | 4-20mA и так далее |
| Подключить: | M20*1,5 G1/2 | Тип: | Полный датчик передатчика давления диафрагмы |
| Среднее измерение: | жидкий Клей для напитков и т.д. | Степень точности: | 00,5% ФС |
| Материал: | Нержавеющая сталь | Конфигурация: | OEM |
| Выделить |
industrial flush diaphragm pressure sensor,commercial flush diaphragm pressure transmitter,top flush diaphragm pressure sensor |
||
Product Description
BPHT24 - верхний датчик давления диафрагмы для промышленных и коммерческих применений
BPHT24Датчик давления диафрагмы
Введение датчика давления с диафрагмой:
Передатчик давления с диафрагмой с промывкой BPHT24 Основная технология и надежность:Диффузный кремниевый фронтный тип использует импортную диффузную кремниевую систему и использует технологию настройки и цифровой компенсацииЭто обеспечивает надежную производительность продукта и стабильный выход от датчика.
Характеристики продуктаиз передатчика датчика давления диафрагмы с промывкой:
1Различные варианты интерфейса давления.
2Разработан для гигиенических применений для предотвращения среднего масштабирования.
3Высокая точность с полностью нержавеющей стальной конструкцией.
4Легко чистить.
| Параметры производительностииз передатчика датчика давления с диафрагмой | |
| Диапазон измерений | 0~10Kpa...~20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
- При выборе продукта убедитесь, что измеряемая среда совместима с намоченными частями продукта.
- При оформлении заказа обратите внимание, что взрывозащитные изделия не включают в себя цифровой дисплей в качестве стандарта.
- При заказе передатчика с ЖК- или светодиодным дисплеем питание передатчика должно составлять не менее 20 Вдц.
- Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали правильное заземление продукта и питания.
- Продукт не включает в себя кабель, установленный по умолчанию.имеются три варианта материалов - полиэтилен является используемым материалом по умолчанию, если не предоставлены конкретные инструкцииЕсли требуется другой материал кабеля, укажите это в форме заказа.
- Для специальных требований, таких как сильные вибрации, мгновенное воздействие или сильные электромагнитные/радиочастотные помехи, пожалуйста, сообщите нам и укажите эти детали в заказе.
| Руководство по заказуиз передатчика датчика давления диафрагмы с промывкой | ||||||||
| BPHT24 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IX | Дисплейный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| T | Высокотемпературный передатчик давления | |||||||
| Диапазон измерений | 0~35 КПа...~20 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
