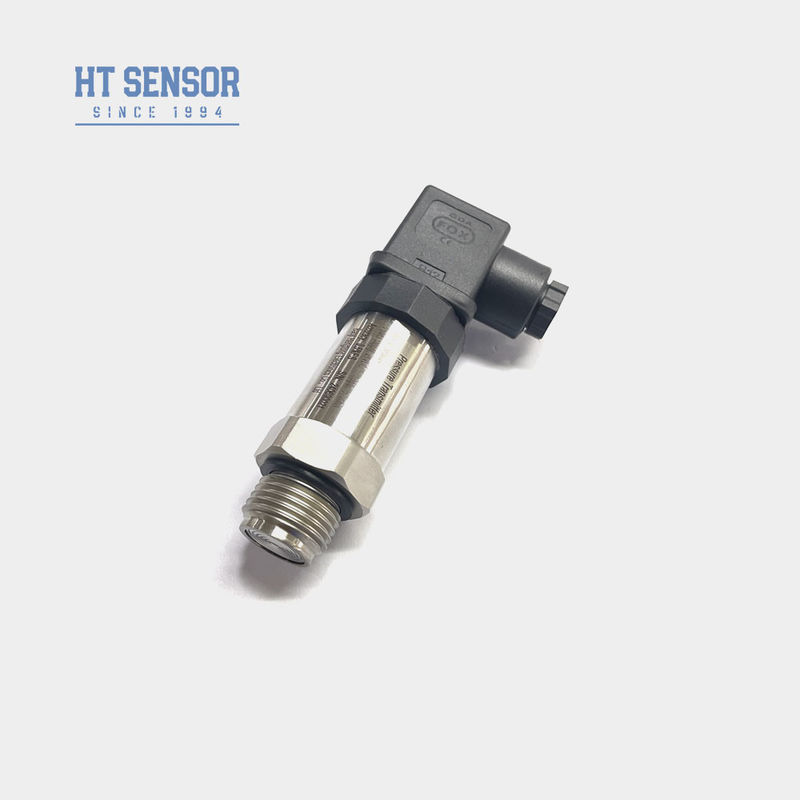

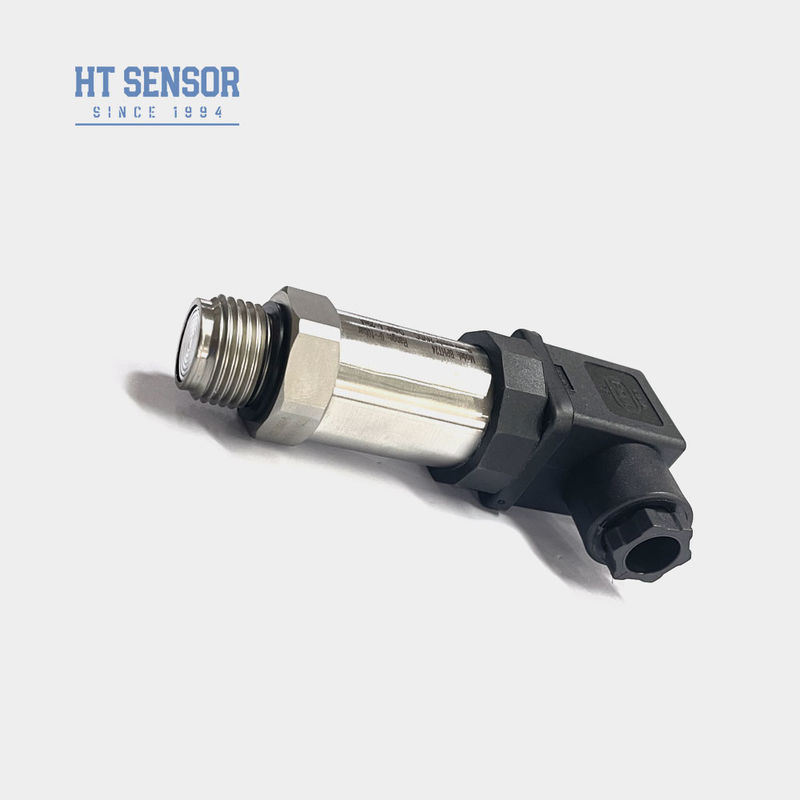

BPHT24Датчик давления диафрагмы
Введение датчика давления с диафрагмой:
Передатчик давления с расплавленной диафрагмой BPHT24 работает по принципу плоского передатчика давления с диафрагмой, который включает в себя распределитель напряжения и диффузный кремний.Специально обработанная сильная промывная диафрагма на измеряемом конце деформатора обеспечивает устойчивость к повреждениям от твердых частиц в измеряемой средеЭта компактная конструкция обеспечивает коррозионную стойкость, вибрационную стойкость, устойчивость к ударам частиц и широкий диапазон температурной компенсации.
Характеристики продуктаиз передатчика датчика давления диафрагмы с промывкой:
1Различные варианты интерфейса давления.
2Разработан для гигиенических применений для предотвращения среднего масштабирования.
3Высокая точность с полностью нержавеющей стальной конструкцией.
4Легко чистить.
Заявленияиз передатчика датчика давления диафрагмы с промывкой:
1Подходит для измерения не коррозионных газов и жидкостей с 316L.
2Идеально подходит для защиты окружающей среды и химической промышленности.
3Используется в морской и авиационной промышленности.
4Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиене.
| Параметры производительностииз передатчика датчика давления с диафрагмой |
| Диапазон измерений |
0~35 КПа...~20 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Рейтинг защиты |
IP65 |
| Вес |
~ 0,25 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 провода |
| Руководство по заказуиз передатчика датчика давления диафрагмы с промывкой |
| BPHT24 |
Передатчик давления |
| |
Код |
Конструкция |
| IX |
Дисплейный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| T |
Высокотемпературный передатчик давления |
|
|
| |
Диапазон измерений |
0~35 КПа...~20 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
О: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, и наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой удаленного обучения через сеть ПК.
