Улучшены гидравлические и пневматические системы управления с помощью датчика давления кремния BP157
Product Details
| Модель No.: | BP157 | Силовое питание: | 12-30VDC |
|---|---|---|---|
| Выходной сигнал: | 4-20 мА | Температура компенсации: | -10~70℃ |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Материал для жилья: | 304 S.S. |
| Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой | элемент обнаружения: | Датчик диффузного кремниевого давления |
| Производство: | Баоджи, Китай | Код Hs: | 9026201090 |
| Поставка способности: | 2000 шт/месяц | Среднее измерение: | жидкость или газ |
| Степень точности: | 00,25%,00,5% | Диапазон давления: | 0kpa~10kpa...20MPa |
| Рейтинг IP: | IP65 | ||
| Выделить |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description
HENGTONG BP157 НЕПРОКЛЮЧИМАЯ СТЕЛОВА OEM КРЕМЕНТНЫЙ СЕНСОР ПРЕШЕНИЯ

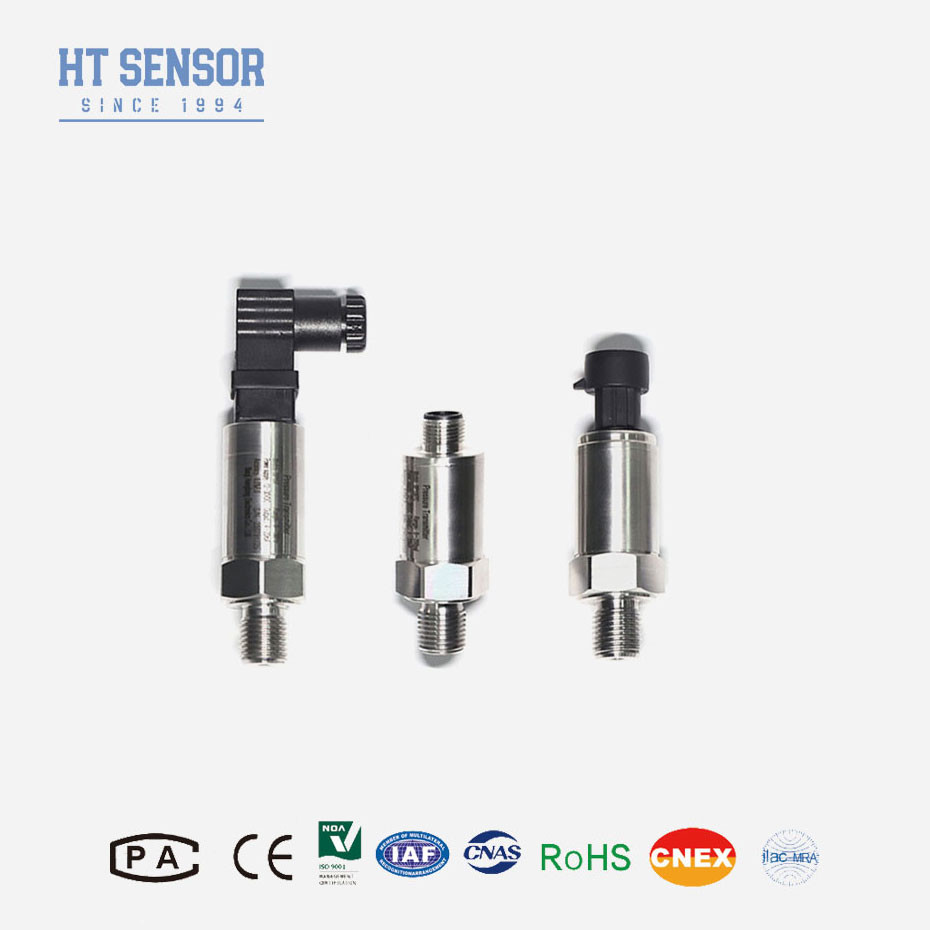

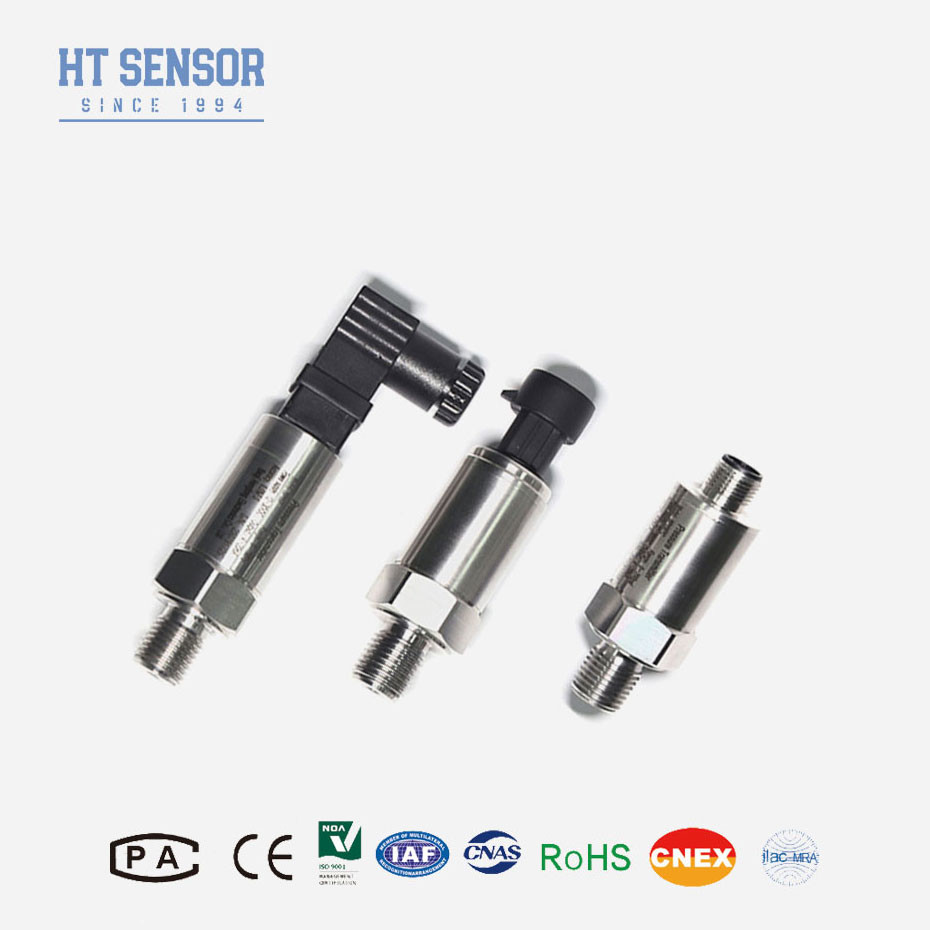

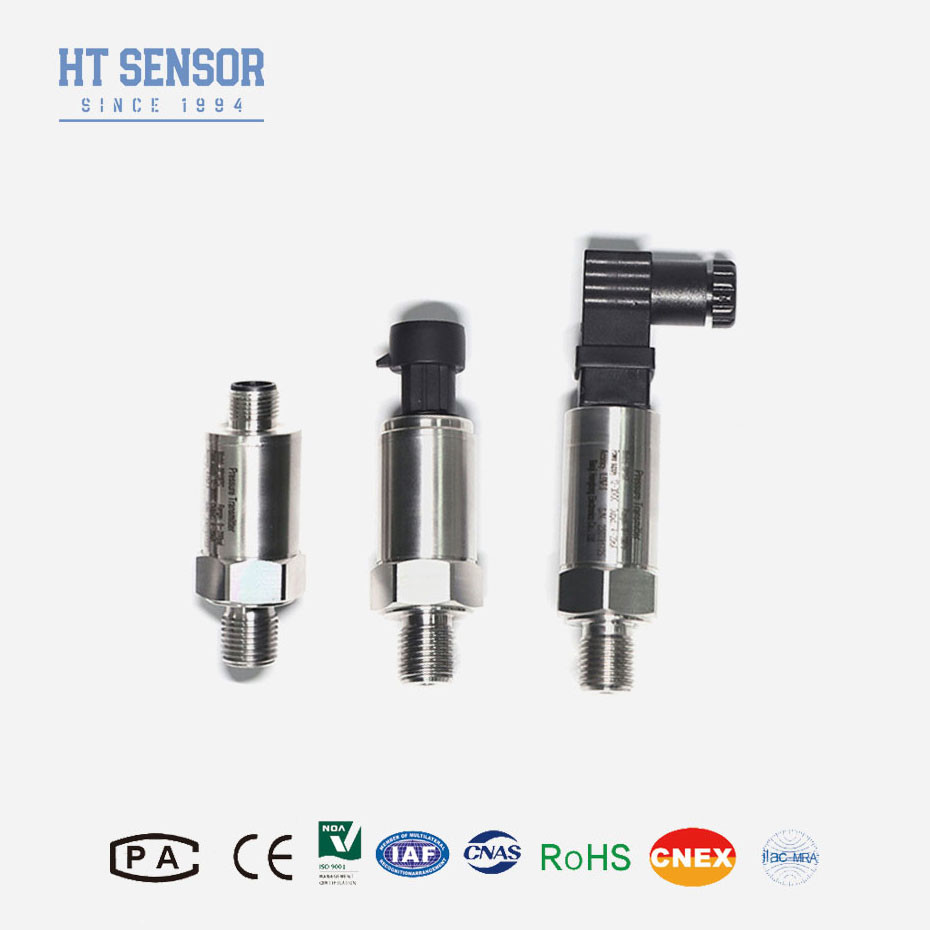

BP157 Передатчик давления
Введение кремниевого датчика давления:
BP157 Силиконовый датчик давленияиспользует в качестве элемента измерения сигнала маслонаполненное ядро силиконовой изоляционной мембраны HT, устойчивой к давлению.преобразование сенсорного сигнала в стандартный выходный сигналПродукт прошел строгие испытания и скрининг старения компонентов, полуфабрикатов и готовых продуктов для обеспечения стабильной и надежной работы.
Характеристики продукта:
1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
2Структура из нержавеющей стали с защитой IP65
3. нулевой и полномасштабный регулируемый
4. высокая точность, все нержавеющая сталь конструкция
Применение:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
|
Параметры работы:
|
|
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Руководство по заказу: | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||

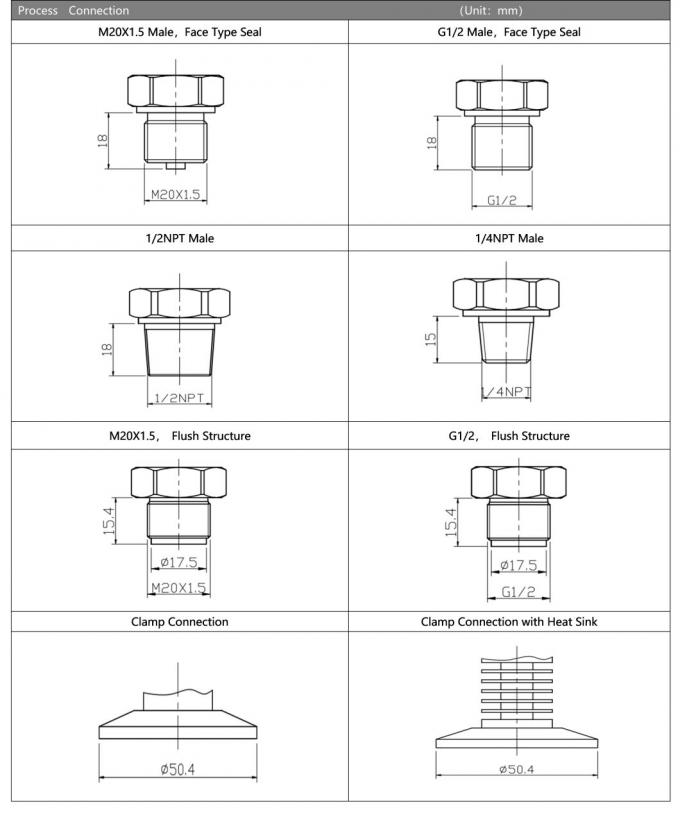

| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||

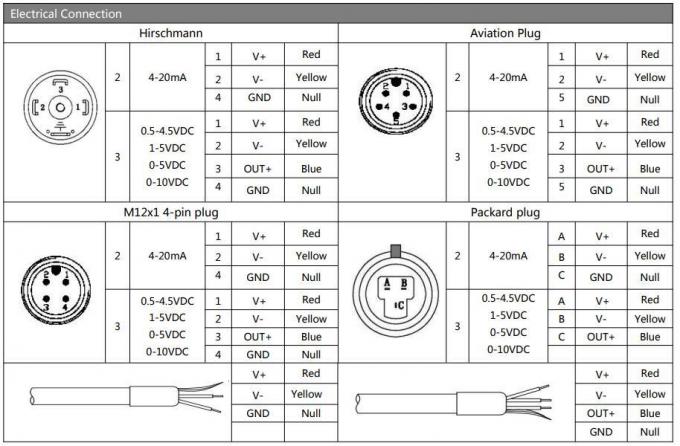

| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
гарантийный срок для передатчиков давления обеспечивает клиентам спокойствие,обеспечение того, чтобы любые дефекты материалов или изготовления были оперативно и эффективно устранены производителем;.
