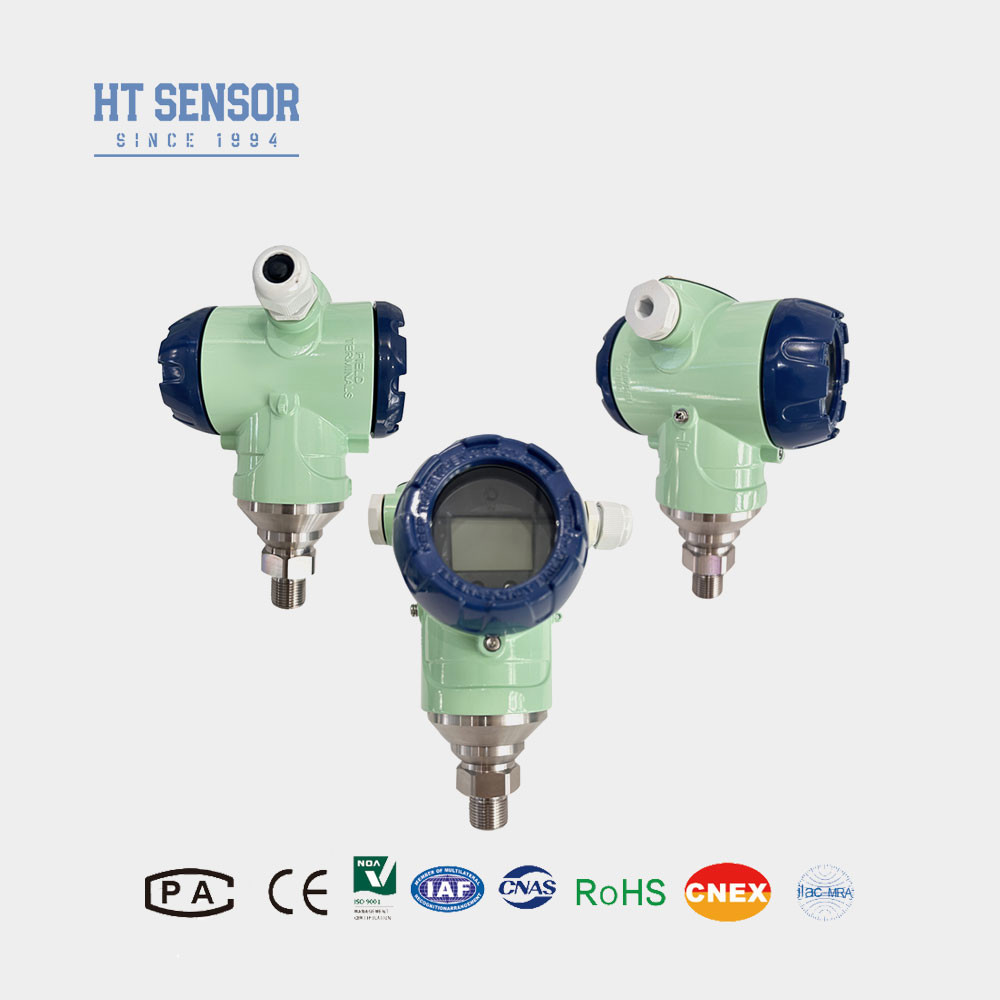

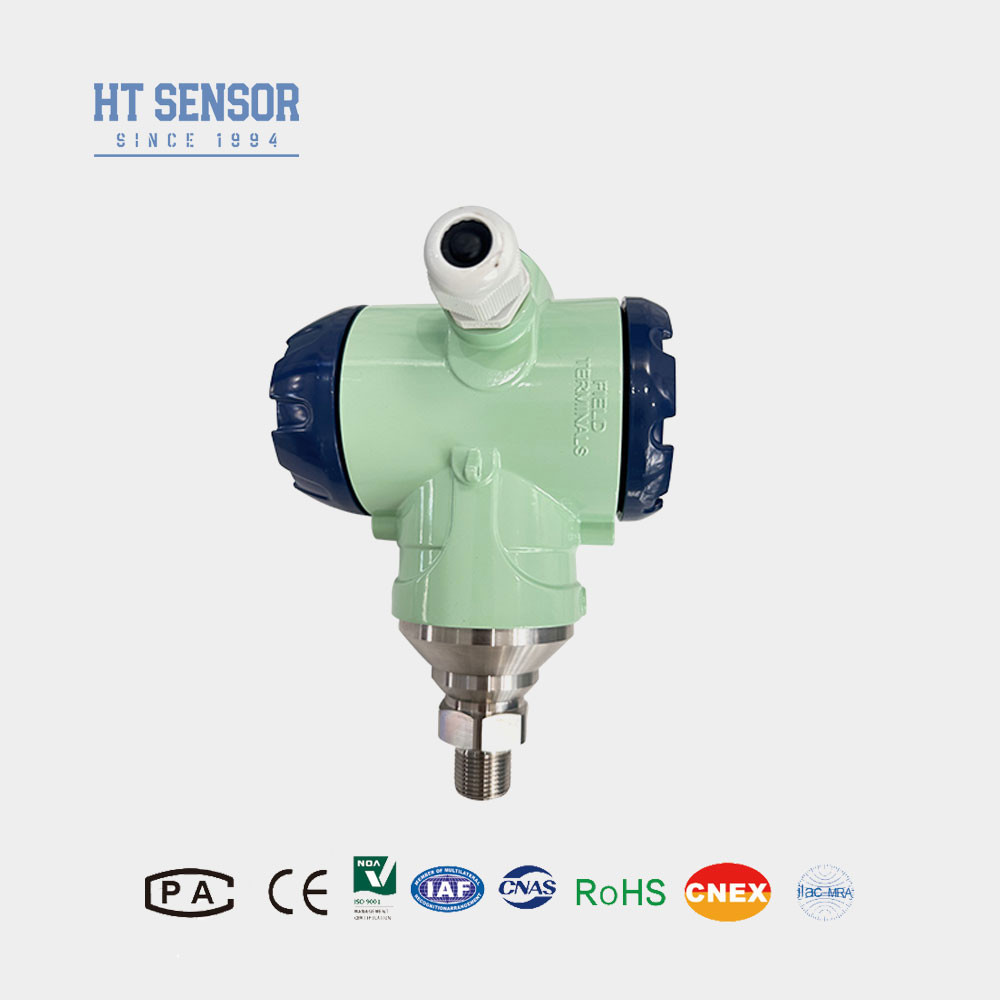

Передатчик промышленного датчика давления BP93420-IIIA для точного показа давления
Product Details
| Модель №.: | BP93420-IIIA | Власть: | 12-32VDC |
|---|---|---|---|
| Выход: | 4-20mA банка с HART OR RS485 | Масса: | 0,8 кг |
| Тип давления: | Измеритель, Абсолютное, запечатанное давление | Код HS: | 9026201090 |
| Тип структуры: | Промышленный датчик давления | Измерительная среда: | Жидкость, газ, клей для напитков и так далее |
| Точность: | 00,5% F.S. 0,25% F.S. | Диапазон давления: | - 100 кПа... 0 кПа ~ 10 кПа... 60 МПа |
| Выделить |
Точный датчик давления,датчик давления,Передатчик датчика давления BP93420-IIIA |
||
Product Description
Применение датчиков промышленного давления с цифровым дисплеем
BP93420-IIIAДатчик промышленного давления
ВведениеПереключатель промышленного датчика давления:
Промышленный датчик давления BP93420-IIIA состоит из модуля датчика давления и интеллектуальной платы.схема обнаружения диафрагмы измерения, датчик температуры и схема компенсации температуры.Интеллектуальная плата состоит из контроллера микрокомпьютера и периферийных схем для преобразования сигналов давления в электрические сигналыИспользуется в промышленности для измерения давления жидкостей, газов или паров.
Характеристики продуктаизПереключатель промышленного датчика давления:
1Широкий диапазон измерений, различные формы интерфейсов давления и уровень защиты IP65.
2Различные формы выходных сигналов, регулируемые и отображаемые.
3Настройка нулевой точки и полной шкалы.
4Ядро использует высокоточный и высокопроизводительный диффузный кремний.пьезорезистивные датчики давления.
ЗаявленияизПереключатель промышленного датчика давления:
1Подходит для измерения давления не коррозионных газов и жидкостей в 316L нержавеющей стали.
2Нефть, химия, металлургия, энергетика и гидрология.
3Измерение и управление давлением в суровых наружных промышленных условиях.
4Используется в гидравлических и пневматических системах управления.
| Параметры производительностиПереключатель промышленного датчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 60 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ ± 0,1% ФС |
| Гистерез | ≤ ± 0,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | Сплав алюминия |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,8 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
Часто задаваемые вопросы
1Вопрос: Какие характеристики у ваших датчиков давления?
Ответ: высокая точность, долговечность, отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию для удовлетворения конкретных потребностей.
3Какова ваша производственная мощность?
О: Наше производство может производить до 30 000 датчиков давления в месяц, поэтому мы хорошо оснащены для удовлетворения потребностей крупномасштабных заказов.рекомендуется связаться с нашей командой продаж заранее, чтобы обеспечить плавный график производства и доставки.
4Вопрос: Каково общее время выполнения?
О: Стандартная модель 5-8 рабочих дней.
5.Q: Перевозка и упаковка
A:Продукты обычно отправляются международным экспресс, включая UPS,FedEx,DHL и INT для оплаты грузов заранее,также можно использовать ваш счет отправки для сбора,Стандартная экспортная упаковка,включая сертификацию инспекции.
6.Q: Свяжитесь с нами
A: У нас есть активная и опытная команда продаж, чтобы помочь вам с техническими вопросами и деловыми вопросами. Просто оставьте нам сообщение или нажмите на "Онлайн-сервис".
