Главная страница > Продукция> Датчик давления кремния> 316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления

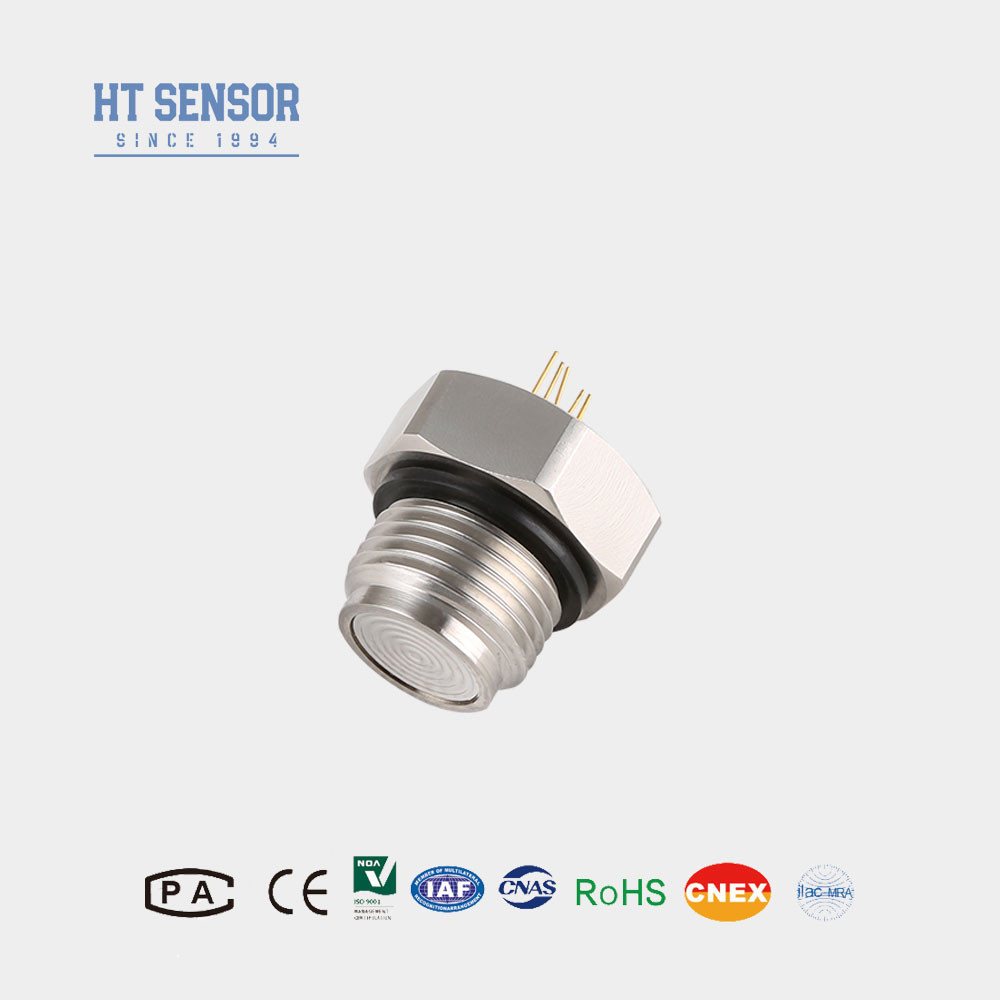

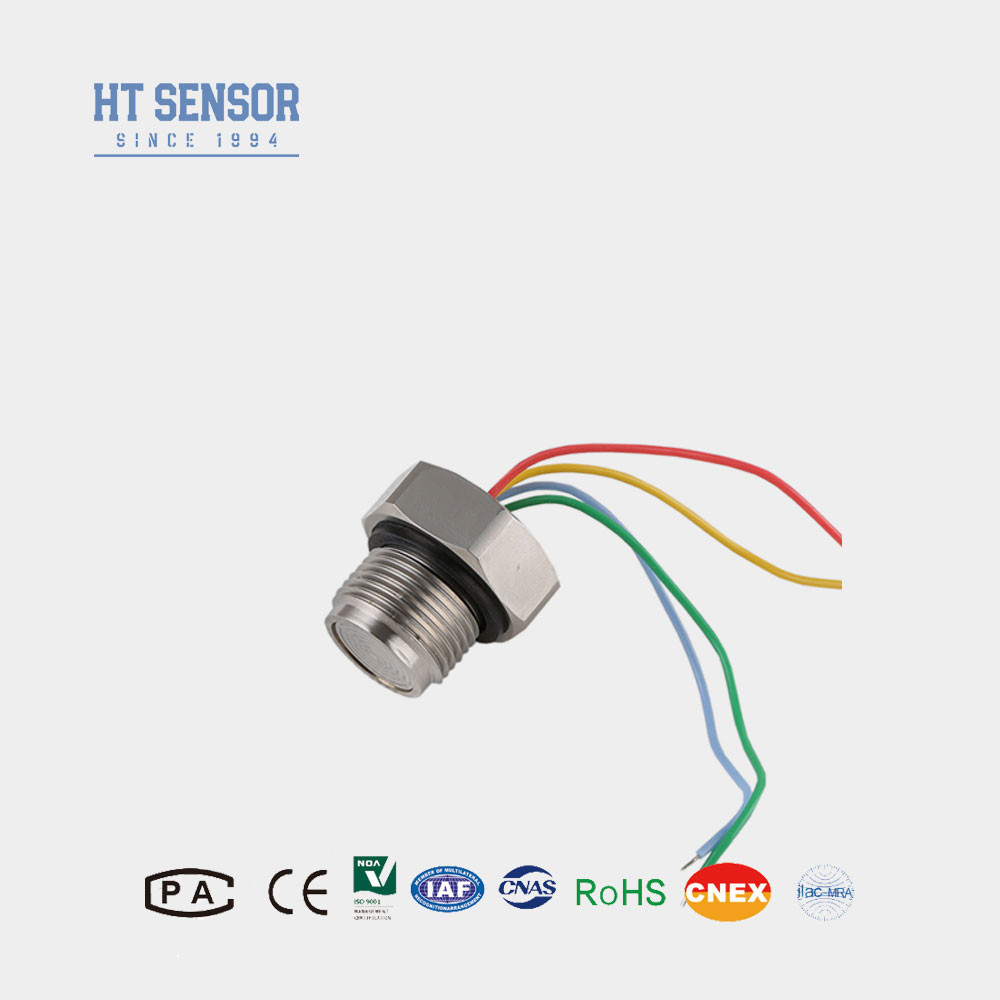

316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления

316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor 316L Stainless Steel Compatibility Flush Diaphragm Silicon Pressure Sensor
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: ISO9001
Номер модели: HT24
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 штук в месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT24 Нить: G1/2 M20*1.5
Тип проводки: Четырехпроволочные или позолоченные коварные булавки Среднее измерение: Газ и жидкость
Диапазон: 0-10kpa~20Mpa Сила: 1.5mA
Транспортный пакет: Картон Торговая марка: Хэнтонг
Производство: Баоджи, Китай. Тип: Пиезорезистивный датчик напора
Для: Диффузный силиконовый передатчик давления Тип выходного сигнала: Аналоговый тип
Материал: 316L из нержавеющей стали Конфигурация: OEM
Выделить:

316L Силиконовый датчик давления из нержавеющей стали

,

Совместимость Силиконовый датчик давления

,

Датчик давления кремниевого диафрагмы

Характер продукции

316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления

HT24 Силиконовый пиезорезистивный датчик давления

Внедрение силиконового датчика давления с промывкой диафрагмы:

HT24 представляет собой датчик давления с высокоустойчивым диффузным кремниевым чипом. Чувствительный чип не контактирует непосредственно с измерительной средой.Давление передается на чувствительный чип через диафрагму из нержавеющей стали и герметичное силиконовое масло. Этот продукт представляет собой плоскую диафрагму с нитью, G1/2 M20* 1.5 1/2NPT является наиболее часто используемой нитью. Легко очищается, высокая надежность. Подходит для пищевой, медицинской и других отраслей промышленности.


Характеристики продуктас диафрагмой для измерения давления из кремния:

  • Используя передовые технологии и корпус из нержавеющей стали 316L, вместе сТакие материалы, как титан и Гастеллой для диафрагмы.
  • Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция.
  • исключительная надежность, повторяемость и стабильность.
  • Смыть структуру диафрагмы, что облегчает очистку.
Заявленияс диафрагмой для измерения давления из кремния:
  • Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость нержавеющей стали.
  • Пищевая и напитковая промышленность.
  • Промышленный процесс управления.
  • Фармацевтическая промышленность.
Электрическая производительностьс диафрагмой для измерения давления из кремния:
  • Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
  • Импеданс ввода: 2,5KΩ~6KΩ
  • Импеданс выхода: 2,5KΩ~6KΩ
  • Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
Параметры производительностис диафрагмой для измерения давления из кремния:
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS
Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выпуск в полном объеме ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 55 г
Параметры испытываются в следующих условиях: 1,5mA @ 25°C
316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 0316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 1
Конструкция
Размер
316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 2



Электрическое соединение и компенсация
316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 3

Примеры отбора
316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 4
Советы по заказу
  • 1Во время сборки следует обратить внимание на координацию между размером ядра и корпусом передатчика для достижения требуемой герметичности.
  • 2. В процессе сборки оболочки, чтобы обеспечить вертикальное выравнивание и равномерное давление, чтобы избежать застрявшей или поврежденной компенсационной доски.
  • 3Если испытуемая среда не совместима с основной диафрагмой и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
  • 4Избегайте нажимания на диафрагму датчика рукой или острыми предметами, чтобы не повредить ядро из-за деформации или пробоя диафрагмы.
  • 5. Держите в открытом состоянии воздух рот ядра датчика давления, предотвращая попадание воды, пара или коррозионной среды в камеру ядра датчика давления.6. Если есть какие-либо изменения штифта, пожалуйста, в соответствии с этикеткой на фактическом проводнике для справки.
Компания
316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 5
316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 6316L нержавеющая сталь совместимость плавная диафрагма Силиконовый датчик давления 7
