Датчик HT для монтажа на DIN-рейку, дифференциальный датчик давления для измерения газа и жидкости. Датчик давления
Подробная информация о продукте
| Модель: | BP93420D-III | Диапазон: | 0-10kpa~2Mpa |
|---|---|---|---|
| Питание: | 5VDC 24VDC | выход: | 0.5-4.5В 4-20mA И так далее |
| Материал: | Нержавеющая сталь | Нить: | OEM мужского и женского пола |
| Тип давления: | Дифференциальное давление | Класс защиты: | IP65 |
| Рабочая температура: | -10-70℃ | Коннектор: | Большой DIN или OEM |
| Выделить |
Передатчик дифференциального давления для измерения газа,Передатчик дифференциального давления для измерения жидкости,Датчик дифференциального давления |
||
Описание продукта

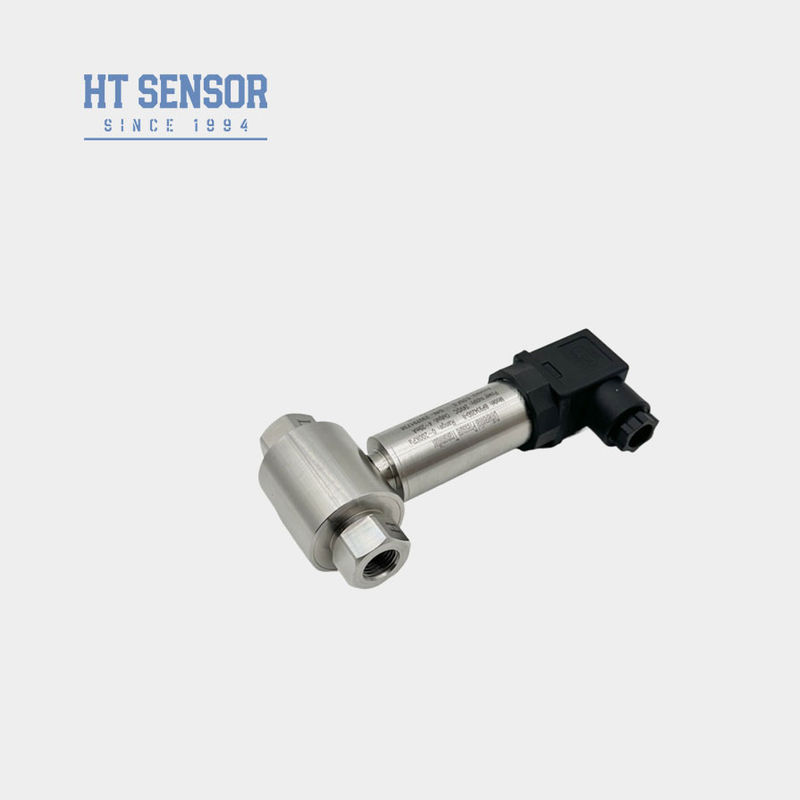

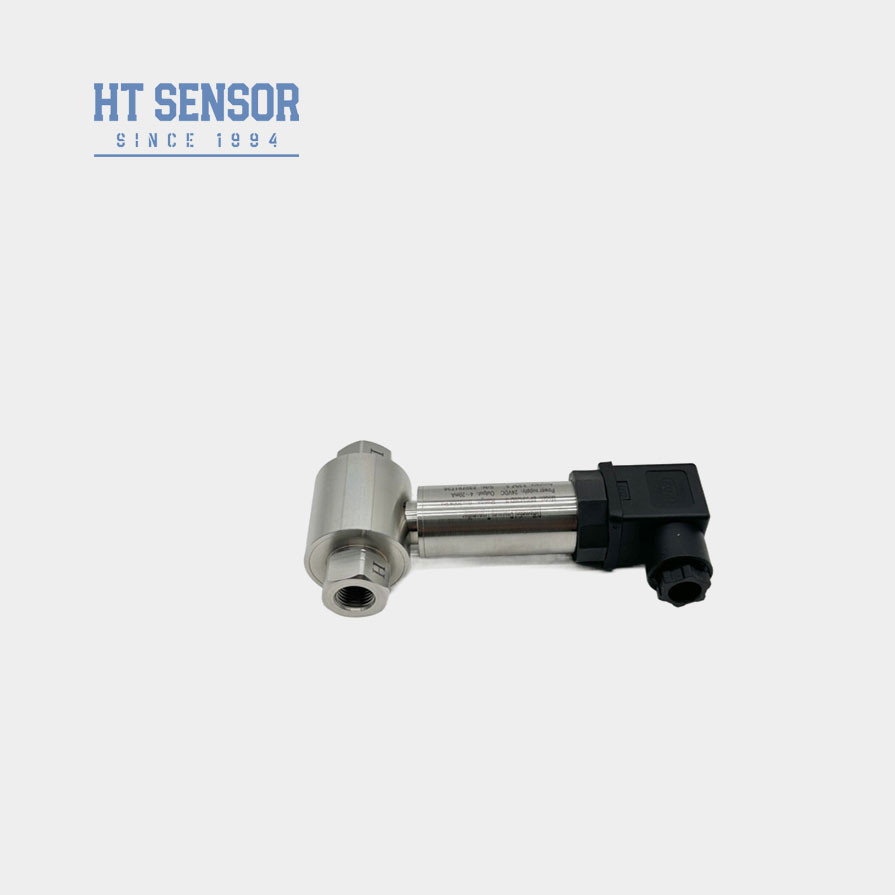

HT Sensor DIN Mounting Differential Pressure Transmitter для измерения газа и жидкости
BP93420DIIDдифференциальныйПрезюмеПередатчик
Введение передатчика дифференциального давления:
Дифференциальный передатчик давления BP93420DII использует диффузный кремниевый пьезорезистивный датчик.Когда разница давления измерительной среды расположена на волновой диафрагме с обеих сторон датчика, выходный сигнал через мост Wheatstone сенсорного чипа имеет хорошую линейную связь с разницей давления, и разница давления может быть точно измерена.Подходит для измерения разницы давления различных газов и жидкостей в нефтепроводахХимическая, электроэнергетическая, гидрологическая и другие отрасли.
Характеристики продуктаиз передатчика дифференциального давления:
- Передатчик использует конструкцию из нержавеющей стали, компактную структуру и легкую установку.
- После строгой температурной компенсации и скрининга старения, чтобы обеспечить стабильную и надежную производительность.
- Электрический интерфейс может быть внешним или прямым.
| Параметры производительностииз передатчика дифференциального давления: | |
|---|---|
| Диапазон измерений | 0-10KPa......~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°C~100°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ‰ 20 мА | 12 ̊30 ВДС | 2/3/4 проволоки |
| 010/20mA |
3 провода |
|
| 0/1 ¢5В | ||
| 0.5·4.5В | 5VDC |
| Руководство по заказуиз передатчика дифференциального давления: | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa......~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 010VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5ВДС | |||||
| S4 | 010mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
