Hengtong BP93420-IQ - датчик давления на диафрагму для бумажной и химической промышленности
Product Details
| Модель No.: | BP93420-IQ | Рейтинг защиты: | IP65 |
|---|---|---|---|
| Материал для жилья: | 316L | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Торговая марка: | HTсенсор | Производство: | Баоцзи, Шэньси, Китай |
| Код СС: | 9026201090 | Тип: | Передатчик датчика давления диафрагмы |
| Тип конструкции: | Диффузный силиконовый передатчик давления | Диапазон давления: | - 100 кПА... 0 кПА ~ 35 кПА...3.5МПа |
| Выделить |
Датчик давления диафрагмы с бумажной промывкой,Датчик давления диафрагмы Hengtong Flush,Датчик давления диафрагмы для химической промышленности |
||
Product Description
Hengtong BP93420-IQ - датчик давления на диафрагму для бумажной и химической промышленности
Передатчик давления BP93420-IQ
Введение датчика давления с промывкой диафрагмы:
BP93420-IQ расплавленный датчик давления диафрагмы принимает плоский пленка зажимания типа датчика давления.он использует сварную структуру уплотнительной диафрагмы, чтобы избежать прямого контакта между измерительной диафрагмой и уплотнительным материалом передатчика давленияПоэтому он обеспечивает надежный способ измерения давления в необычных средах и в особых случаях.Устройство с изоляционной пленкой для сварки имеет множество различных структур соединения процесса и подходит для измерения высокой вязкости и кристаллических сред.Продукция широко используется в пищевой, медицинской, бумажной и других отраслях промышленности.
Характеристики продуктас датчиком давления диафрагмы:
1Широкий диапазон измерений, 50,4 мм интерфейс давления зажима.
2- Многочисленные выходной сигналы.
3Настраиваемый нулевой и полный масштаб.
4Высокая точность, многократное асептическое соединение.
Заявленияс датчиком давления диафрагмы:
1Подходит для измерения не коррозионных газов и жидкостей с 316L.
2Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
3Применяется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления в баках для напитков Подходит для гидравлических и пневматических систем управления.
| Параметры производительностис датчиком давления диафрагмы | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~0,2 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет от -20 до 250 °C. Когда рабочая температура продукта ниже -20 °C, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||

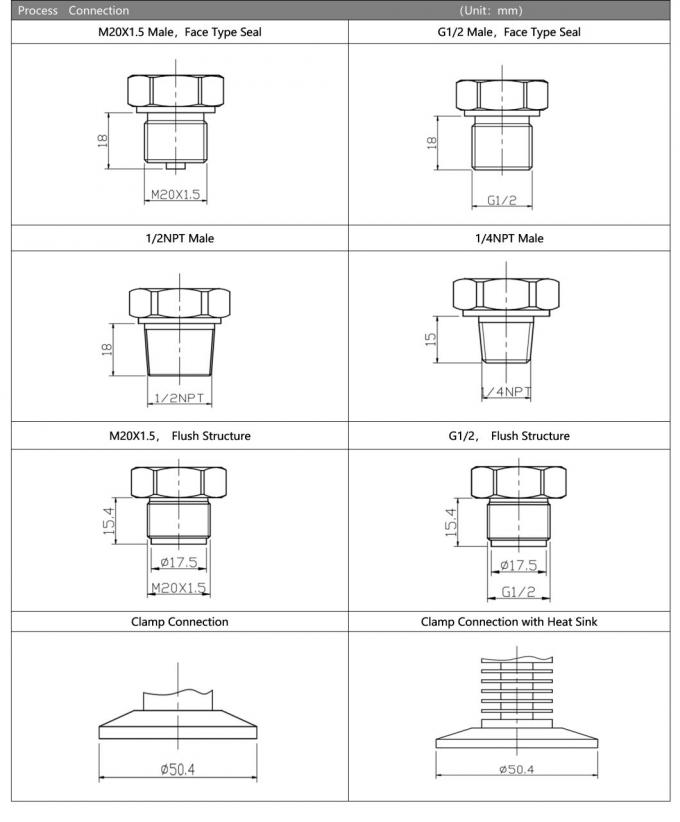

| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
