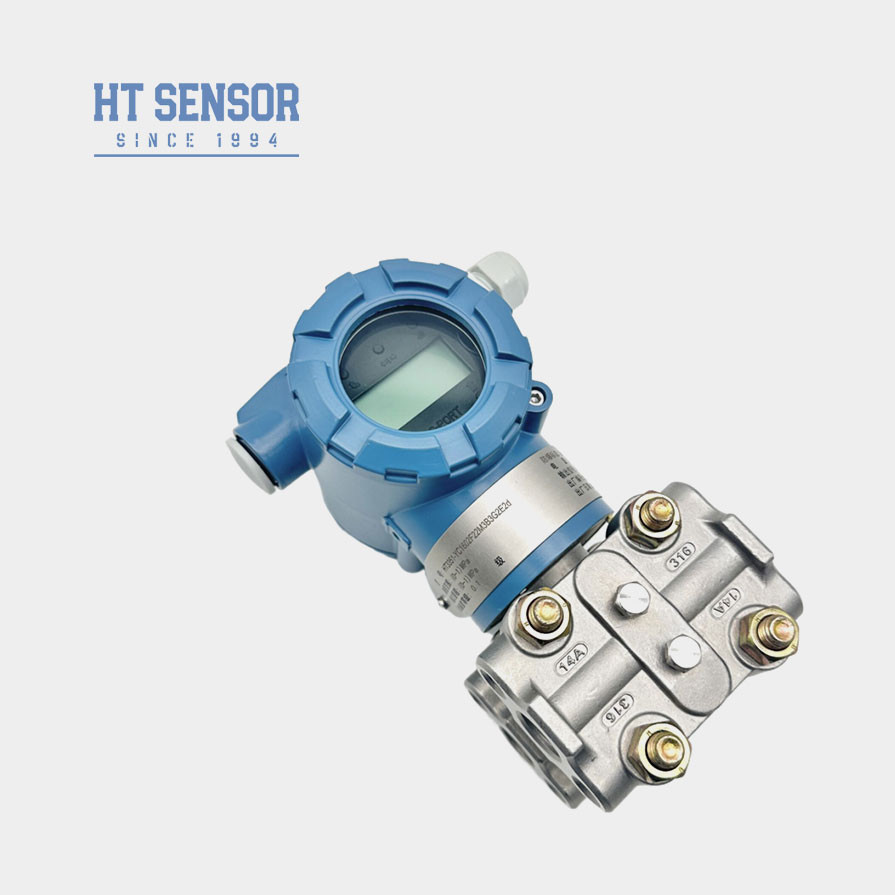

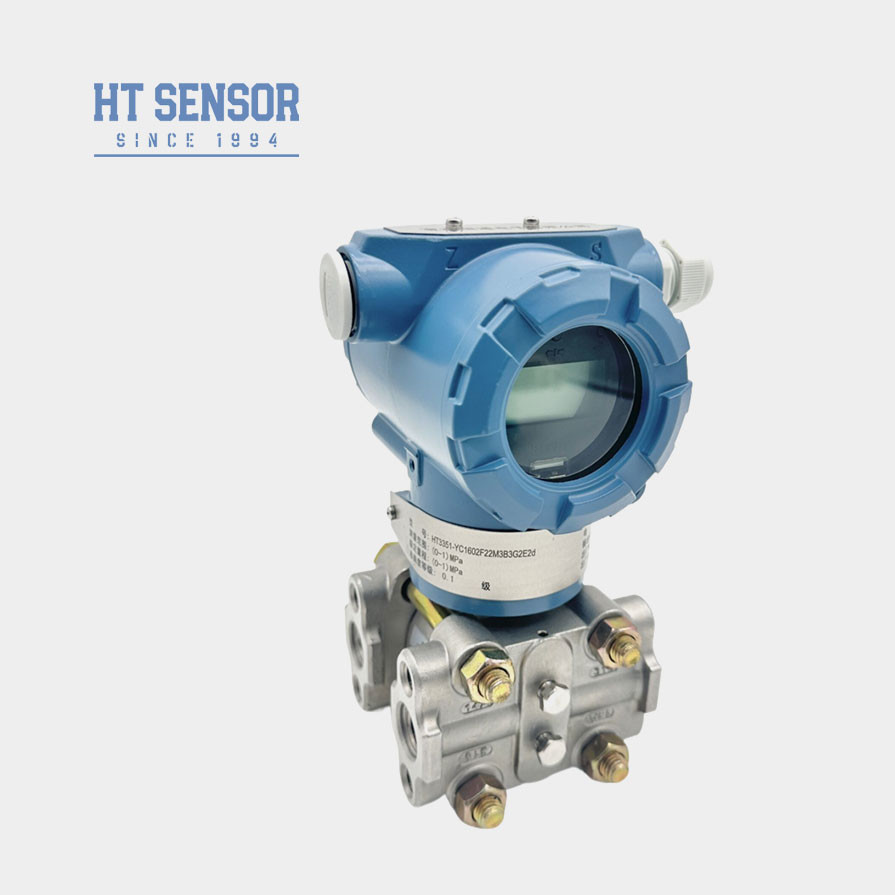

BPHT3351 Датчик дифференциального давления емкостного типа для промышленных процессов. Датчик уровня дифференциального давления.
Подробная информация о продукте
| Модель No.: | BPHT3351 | Источник питания: | 15 ~ 45VDC |
|---|---|---|---|
| Вес: | 30,6 кг | Стабильность: | +-0,2% Ф.С. / Год |
| Тип давления: | Дифференциальное давление | Спецификация: | 500Pa~200kpa |
| Тип: | Передатчик дифференциального давления | Среднее измерение: | Газ |
| степень точности: | 00,1% | Рейтинг ИС: | ip65 |
| Выделить |
Промышленные процессы Дифференциальный передатчик давления,Передатчик дифференциального давления,BPHT3351 Дифференциальный передатчик давления |
||
Описание продукта
Характеристики продуктас пропускным дифференциальным передатчиком давления:
1.Передатчик использует конструкцию из нержавеющей стали, компактную структуру и легкую установку.
2После строгой температурной компенсации и старения скрининга, чтобы обеспечить стабильную и надежную производительность.
3Электрический интерфейс может быть выбран как опция подключения или прямой проводки.
Заявленияс пропускным дифференциальным передатчиком давления:
1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах таких отраслей, как нефть, химия, энергетика и гидрология.
2Применяется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология.
3Измерение давления для трубопроводов и камер печи.
Дальность действия:
| Выпуск | Аналоговый выход: два провода 4-20mADC |
| Цифровой выход: два провода 4-20mADC и накладывающийся переменный цифровой сигнал в соответствии с HART | |
| Электрическое питание | напряжение питания 12,5-45VDC |
| Предельная нагрузка | Максимальное нагрузка сопротивление Rmax в петле определяется напряжением питания, см. рисунок ниже. |
| Расстояние связи | Максимально 1,5 км, многоадресная связь может соединять 15 умных передатчиков Максимально. |
| Дисплей | 4 цифровых дисплея, 5 цифровых LCD дисплея, тип указателя. |
| Устойчивый к взрывам | ExiaIICT5; тип подавляющего взрыв |
| Нулевое смещение | Может положительный или отрицательный перевод, но не может превышать максимальное значение |
| Температура | Температура окружающей среды -40-85°C ((При выборе LCD: -20-70°C) |
| Средняя температура | -40 ≈ 104°C |
| Статическое давление и одностороннее давление | 3.45KPa ((абсолютное давление) ∙31.2MPa ((габаритное давление) |
| Относительная влажность | 5 ≈ 98% RH |
| Время запуска | менее 5 секунд. |
| Изменение возможностей | менее 0,16 см3 |
| Настройка влажности | 0.20 ≈ 25 секунд |
| Сбой в работе тревожный | Если возникнет неисправность, автоматическая функция диагностики будет выводить 3,9 или 21,0mA |
| Защита по конфигурации | Чтобы избежать данных изменяются случайным образом, может использовать программное обеспечение или защитить переключатель блокировать записи данных |
Рабочий принципс пропускным дифференциальным передатчиком давления:
Как указано в принципе работы, внешнее давление или дифференциальное давление вызовет некоторое изменение значения емкости датчика.Он перейдет в частотный сигнал., который отправляется в микропроцессор.
расчет микропроцессором, сигнал управления током будет выводиться в текущую схему управления, преобразованную в аналоговый 4-20mA тока
Между тем, микропроцессор отвечает за интерактивные и другие действия (показание и настройка).Порт связи используется для цифровой связи нуждается в специальном порту нашей компании. Модуль HART будет осуществлять передачу связи HART.
Способы измеренияс пропускным дифференциальным передатчиком давления:
Измерение уровня жидкости:
При измерении потока жидкости, нагнетательные краны должны быть прорваны на стороне процесса провода, чтобы избежать осаждения отложений.передатчик должен быть установлен рядом или под кранами давления, чтобы предотвратить выброс воздушных пузырей в процесс.
