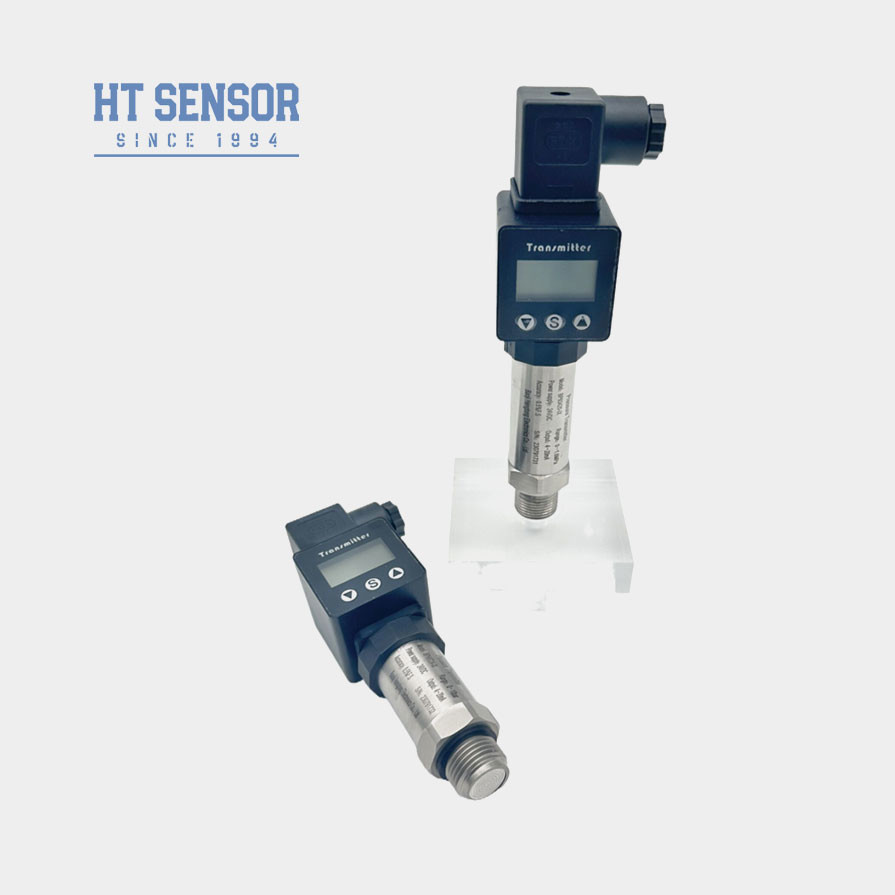

Передатчик давления на диафрагму с проводным соединением промышленного класса
Product Details
| Модель No.: | BPHT24-IX | Диапазон: | 0-10kpa~20Mpa |
|---|---|---|---|
| выходной: | 4-20mA /0-10vdc | Нить: | G1/2,M20*1.5 И так далее |
| Материал для жилья: | 304S.S. | Показать материал заголовка: | пластмассы |
| Торговая марка: | HTсенсор | Среднее измерение: | Жидкость, газ, клей для напитков и так далее |
| Дисплей: | LCD или СИД | Конфигурация: | Доступно для OEM и ODM |
| Выделить |
Датчик давления диафрагмы с нитевым соединением,Датчик давления диафрагмы промышленного класса,Передатчик датчика давления промышленного класса |
||
Product Description
Датчик давления диафрагмы с проводным соединением промышленного класса

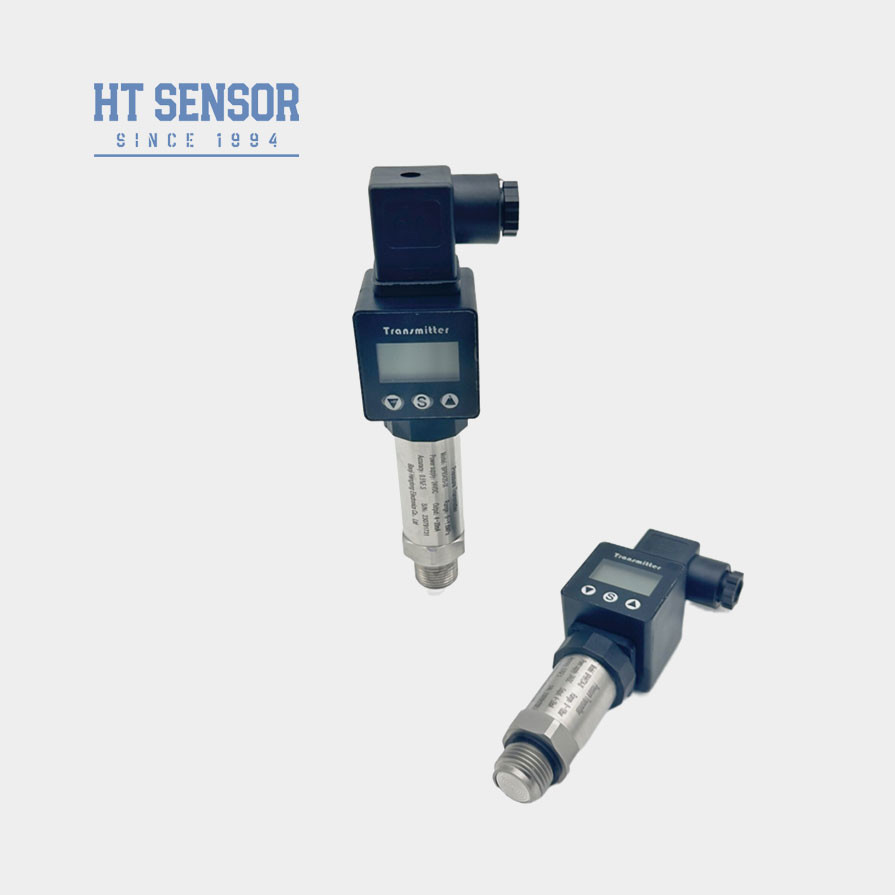

Передатчик давления BPHT24-IX
Введение датчика давления с промывкой диафрагмы:
BPHT24-IX - передатчик давления на диафрагму с промывкой, используемый для средств, требующих высоких гигиенических условий, вязкости и легкой очистки, и широко используется в пищевой промышленности.Одной из главных особенностей этого датчика является то, как он соединен - ниткиЭто облегчает установку и подключение к различным промышленным системам, что делает его удобным и эффективным решением для измерения давления.
Наш датчик промышленного давления также известен как датчик уровня, передатчик испытаний масла или передатчик давления, обеспечивающий точные и в режиме реального времени данные для ваших операций.Подходит для использования в широком диапазоне давления -1Bar-0-0.1 бар до 300 бар.
Заявленияиз передатчика давления с диафрагмой:
1. Подходит для измерения не коррозионных газов и жидкостей с 316L
2Идеально подходит для защиты окружающей среды и химической промышленности.
3. Используется в морской и авиационной промышленности
4Хорошо подходит для использования в медицинской, биофармацевтической и пищевой промышленности
Характеристики продуктаиз передатчика давления с диафрагмой:
1. Различные варианты интерфейса давления
2. Разработан для гигиенических применений для предотвращения среднего масштабирования
3Высокая точность с полностью нержавеющей стальной конструкцией
4Легко чистить, дисплей.
| Параметры производительностииз передатчика давления с диафрагмой: | |
| Диапазон измерений | 0~35 КПа...~35 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказу |
2При оформлении заказа обратите внимание на то, что продукты взрывозащитного типа не включают цифровые дисплеи.
3При заказе передатчиков с ЖК- или светодиодным дисплеем питание передатчика не должно быть ниже 20 Вдц.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи установили устройства защиты от молнии на месте и убедились, что продукт и источник питания надежно заземлены.
5Номинальный диапазон рабочей температуры O-кольца из флуоровой резины составляет от -20 до 250 °C. Когда рабочая температура продукта ниже -20 °C, необходимо выбрать уплотнение O-кольца EPDM.
6Продолжительность кабеля по умолчанию составляет 1,5 м, доступен в трех материалах. Если не указано, он будет поставляться с полиэтиленовым кабельным материалом.Пожалуйста, укажите в порядке.
7. Для специальных требований, таких как сильные вибрации, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | ||||||||
| BPHT24 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IX | Дисплейный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| T | Высокотемпературный передатчик давления | |||||||
| Диапазон измерений | 0~35 КПа...~20 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Гершманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
