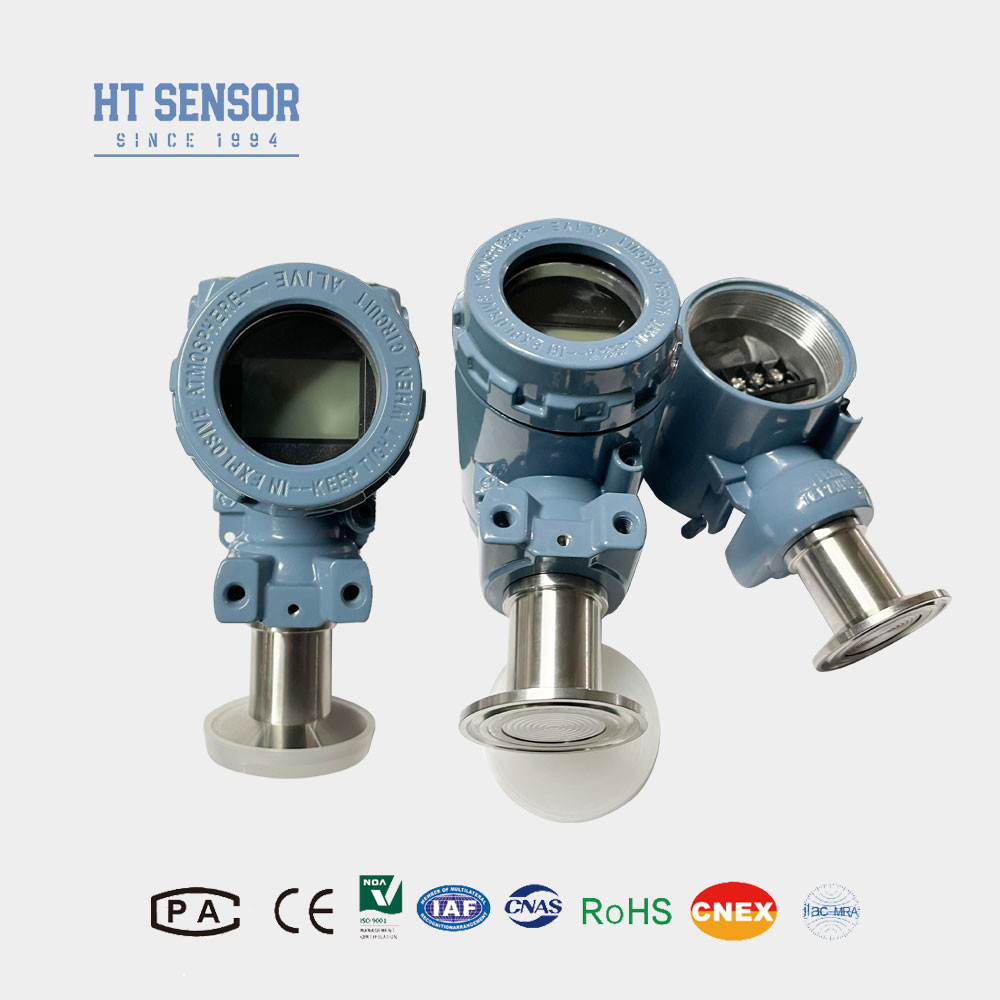

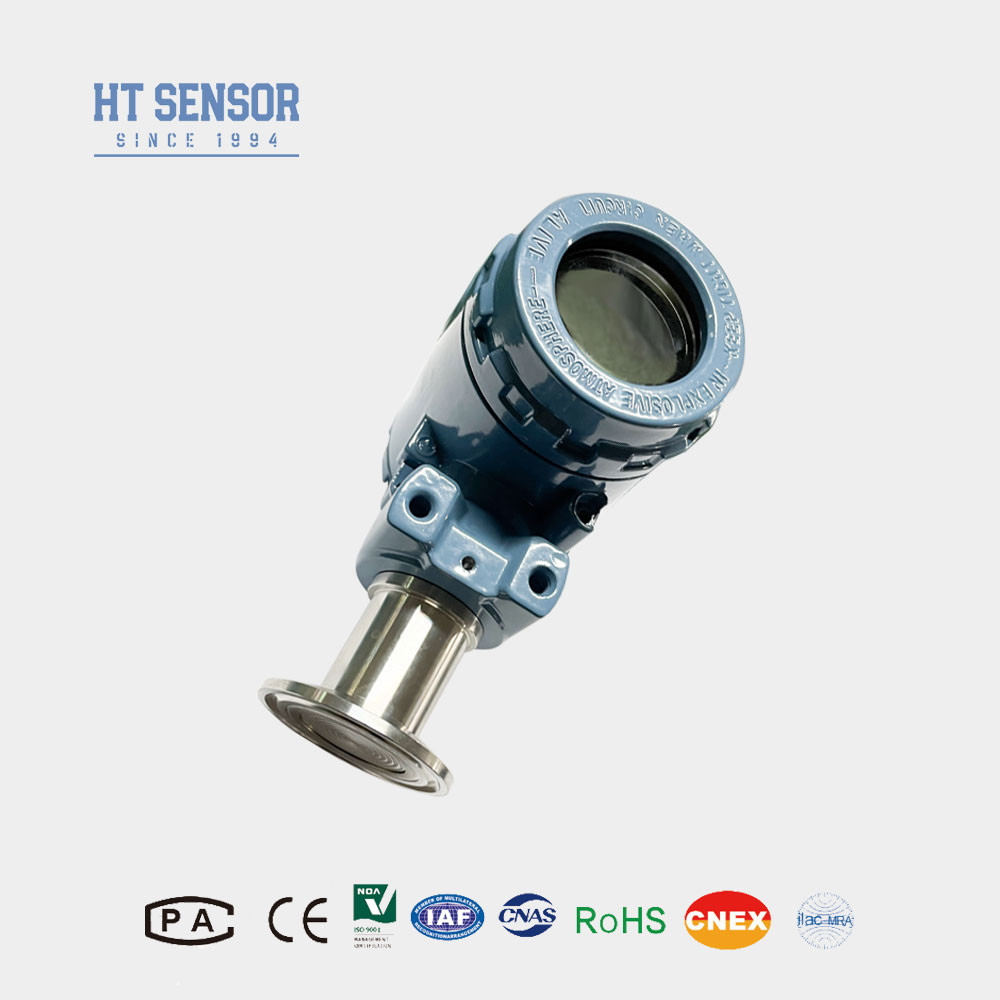

BP93420-IIIQ - датчик давления на диафрагме идеально подходит для испытаний давления жидкости
Product Details
| Модель No.: | BP93420-IIIQ | Силовое питание: | 12-36Vdc |
|---|---|---|---|
| выходной: | 4-20mA с ЖК-дисплеем или светодиодным дисплеем | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Диапазон: | 0-35kpa~3.5Mpa | Тип конструкции: | Датчик давления диафрагмы |
| Среднее измерение: | Жидкость, газ, клей для напитков и так далее | степень точности: | 00,5% |
| Рейтинг ИС: | IP65 | Конфигурация: | Доступно для OEM и ODM |
| Выделить |
Датчик давления на диафрагму с жидкостью,Датчик давления на диафрагму с жидкостью |
||
Product Description
BP93420-IIIQ - датчик давления на диафрагме идеально подходит для испытаний давления жидкости
Передатчик давления BP93420-IIIQ
Введение датчика давления с промывкой диафрагмы:
Пленочный датчик давления BP93420-IIIQ - это симуляция датчика давления, использующая плоскую пленочную структуру, увеличивающую зону контакта со средой. Широкий диапазон температур,мощная мощность перегрузкиПростая структура, легко очищаемая, особенно подходит для измерения давления жидкости.
| Параметры производительностиизДатчик давления диафрагмы | |
| Диапазон измеренийДатчик давления диафрагмы | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ 0,1%FS |
| Гистерез | ≤ 0,1%FS |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг |
Характеристики продуктадатчик давления диафрагмы:
- 1Широкий диапазон измерений, различные варианты интерфейсов давления
- 2. Различные варианты выходной сигналы
- 3. регулируемый нулевой и полномасштабный
- 4Высокая точность, многочисленные стерильные процессы
Применениедатчик давления диафрагмы:
- 1Подходит для измерения не коррозионных газов и жидкостей с 316L.
- 2Используется для асептической обработки в медицинской, биофармацевтической, пищевой гигиене и других отраслях промышленности.
- 3Используется в бумажной и химической промышленности, а также для измерения уровня сточных вод и давления резервуаров для напитков, подходит для гидравлических и пневматических систем управления.
| Выходный сигнал ofдатчик давления диафрагмы | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Советы по заказуfдатчик давления диафрагмы |
- 1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
- 2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
- 3При заказе передатчика с LCD или LED головой дисплея, питание передатчика должно быть не менее 20VDC.
- 4Чтобы обеспечить надежную работу продукта, рекомендуется установить на месте устройства защиты от молнии и убедиться, что продукт и источник питания надежно заземлены.
- 5Номинальный диапазон температуры работы O-кольца из фторного каучука составляет -20°C ~ 250°C. Когда рабочая температура продукта ниже -20°C, следует выбрать герметическое кольцо типа EPDM O.
- 6Продолжительность кабеля по умолчанию составляет 1,5 м, и есть три вида материалов на выбор.Если вам нужен другой материал кабеля, пожалуйста, укажите в заказе.
- 7В случае особых требований, таких как сильная вибрация, мгновенная сила удара, сильные электромагнитные или радиочастотные помехи, сообщите нам и укажите в заказе.
| Руководство по заказудатчик давления диафрагмы | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
