Настраиваемый датчик давления HENGTONG BP156 4-20MA 0-5V
Product Details
| Модель No.: | BP156 | Соединитель: | M12*1 |
|---|---|---|---|
| Температура компенсации: | -10~70℃ | Материал для жилья: | 316L |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Транспортный пакет: | Стандартная упаковка для экспорта с картонной коробкой |
| Производство: | Баоджи, Китай | Код СС: | 9026201090 |
| Поставка способности: | 2000 шт/месяц | Тип конструкции: | Weled |
| Среднее измерение: | жидкость или газ | Степень точности: | 00,25%, 0,5% |
| Диапазон давления: | 0kpa~10kpa...20MPa | Рейтинг IP: | IP65 |
| Кастомизация: | Доступно. | ||
| Выделить |
датчик давления для промышленных применений,Снимок давления,устойчивый к взрыву |
||
Product Description

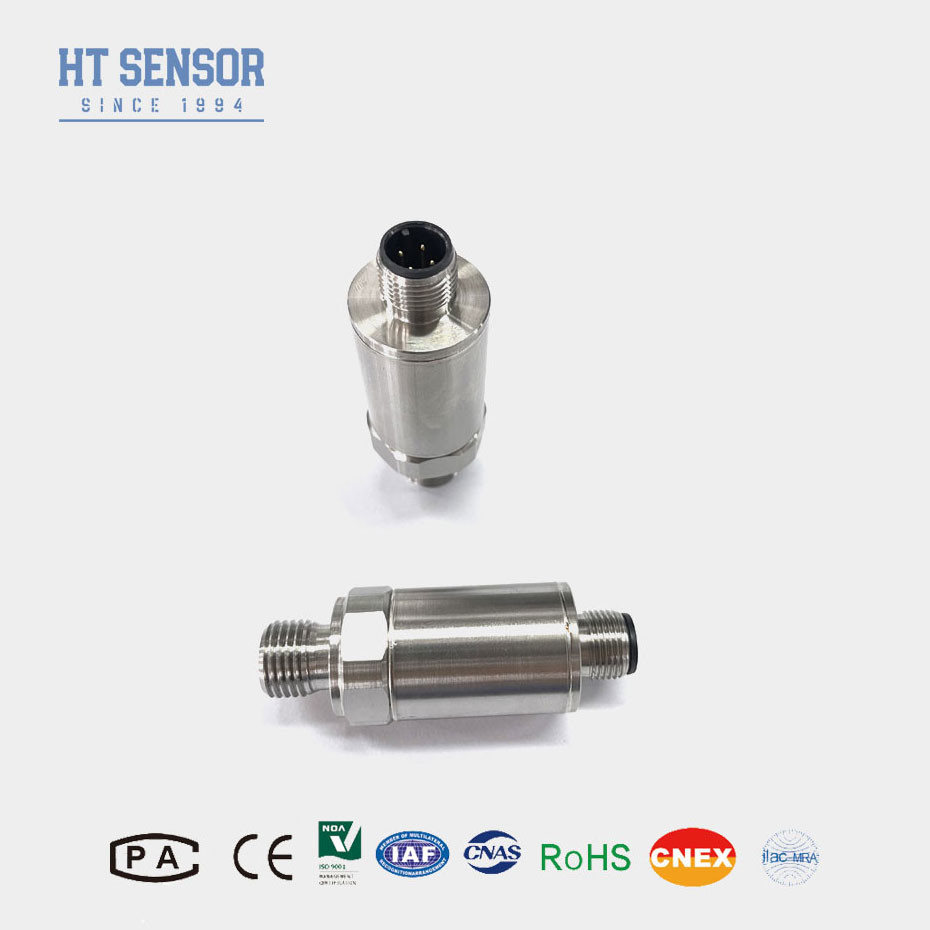

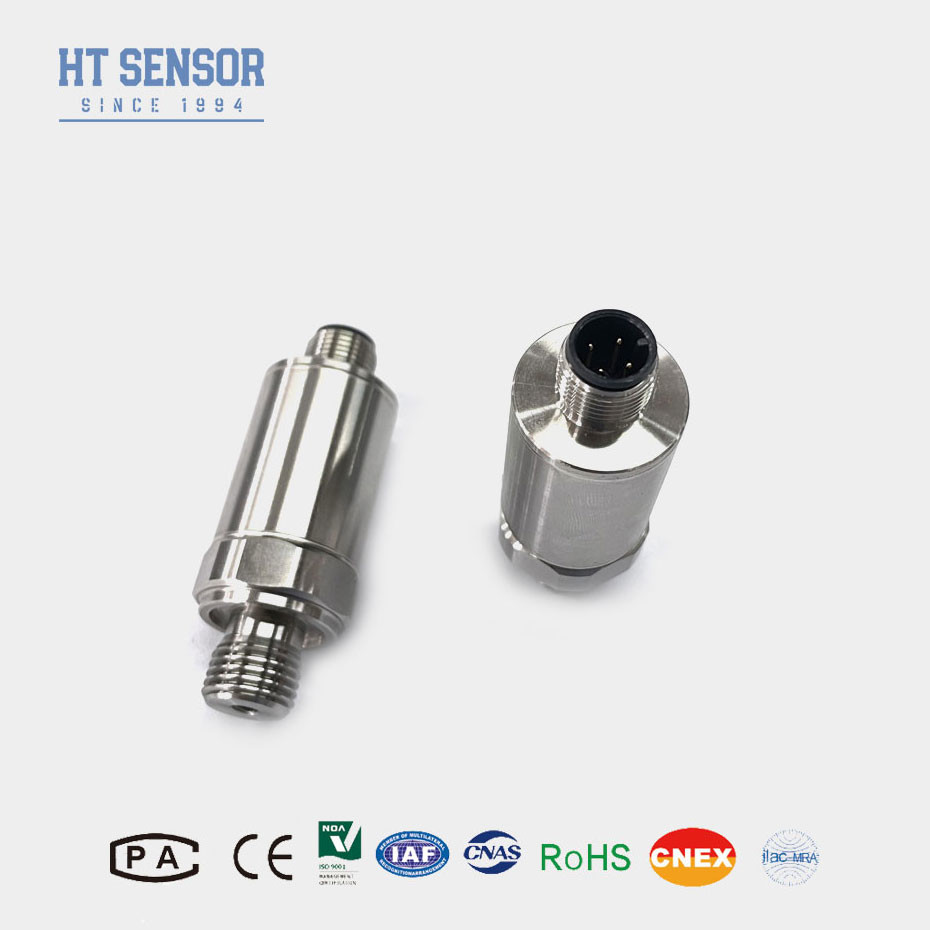

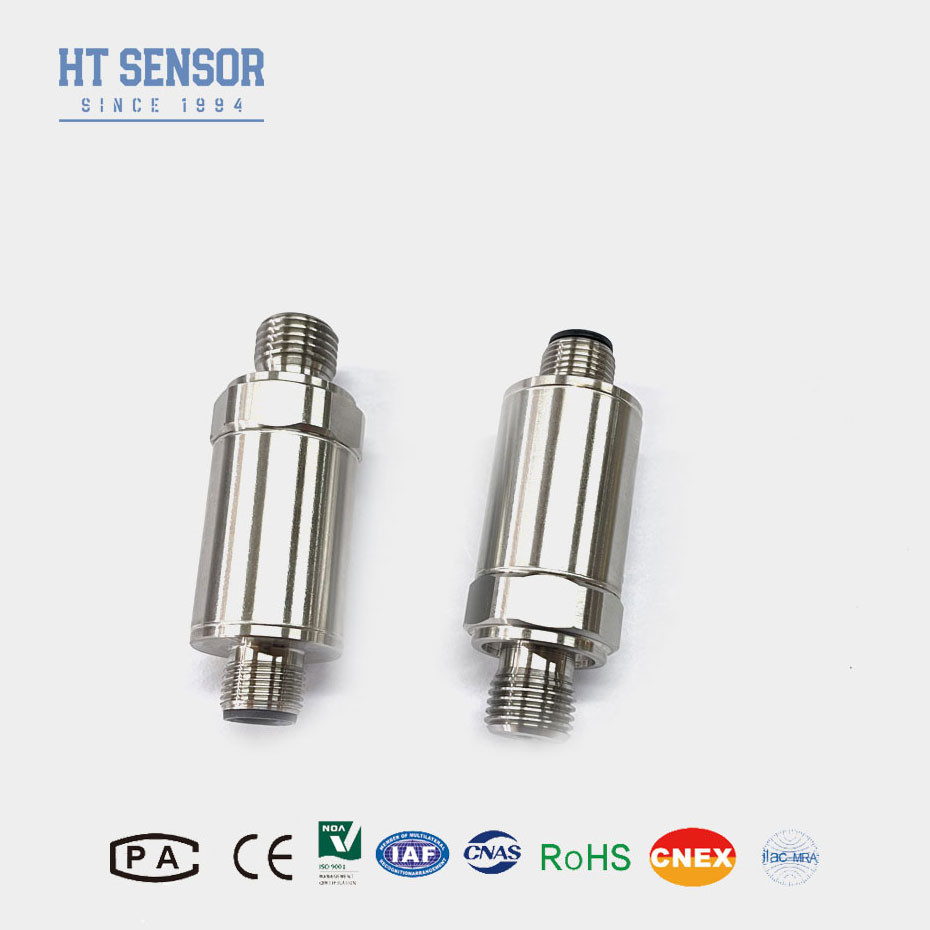

BP156 Передатчик давления
Введение датчика давления:
Датчик передатчика давления BP156 использует в качестве элемента измерения сигнала маслонаполненное ядро силиконовой изоляционной мембраны HT-серии, устойчивой к давлению.Схема обработки сигнала расположена внутри корпуса из нержавеющей сталиПродукт прошел строгие испытания и скрининг старения компонентов, полуфабрикатов,и готовых продуктов для обеспечения стабильной и надежной работы.
Нагрузочный передатчик из свободного кремния косвенно измеряет измеренное давление путем измерения деформации кремниевой диафрагмы и преобразует его в соответствующий выходный электрический сигнал.Из-за его легкого характера, легкий передатчик давления подходит для мобильных или временных применений и легко устанавливается и используется в разных местах
Характеристики продукта:
1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
2Структура из нержавеющей стали с защитой IP65
3. нулевой и полномасштабный регулируемый
4. высокая точность, все нержавеющая сталь конструкция
Применение:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
|
Параметры работы:
|
|
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
Примеры выбора:
| Советы по заказу: |
1- диапазон измерений: определяется требуемый диапазон измерений давления, т.е. минимальные и максимальные значения измеряемого давления.Убедиться, что диапазон измерений выбранного диффузного кремниевого передатчика давления соответствует требованиям приложения..
2. Тип выходного сигнала: определите желаемый тип выходного сигнала, например аналоговый сигнал (например, 4-20mA или 0-10V) или цифровой сигнал (например, RS485 или Modbus).Убедитесь, что выходный тип сигнала передатчика вы выбираете совместим с вашей системой управления или устройства.
3. Требования к точности: определить требуемую точность измерения давления. Различные приложения могут иметь различные требования к точности,Выберите диффузный кремниевый передатчик давления, который соответствует вашим потребностям.
4Температурный диапазон: учитывайте температурный диапазон среды применения, чтобы убедиться, что выбранный передатчик может нормально работать в этом диапазоне температур.
5Совместимость с средой: понять свойства измеряемой среды, например жидкости или газа, и убедиться, что выбранный диффузный кремниевый передатчик давления совместим с этой средой..
6. Способ монтажа: Определите способ монтажа передатчика, например, монтаж фланца, монтаж нити или другие методы. Убедитесь, что выбранный передатчик соответствует вашим потребностям в установке.
7Защита: учитывайте требования к уровню защиты среды применения, такие как водонепроницаемость и взрывостойкость.Выберите диффузный кремниевый передатчик давления, соответствующий требованиям.
8. Сертификация и стандарты: Узнайте, соответствует ли выбранный передатчик соответствующим требованиям сертификации и стандартам, таким как сертификация CE, директива RoHS и т.д.
9. Выбор поставщиков: выбирать надежного поставщика с хорошей репутацией и надежным послепродажным обслуживанием для обеспечения качества продукции и послепродажной поддержки

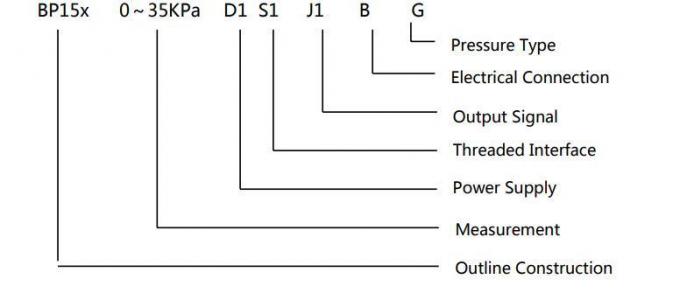

| Руководство по заказу: | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||

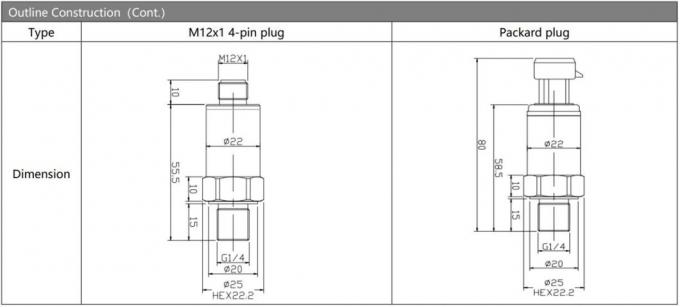

| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||

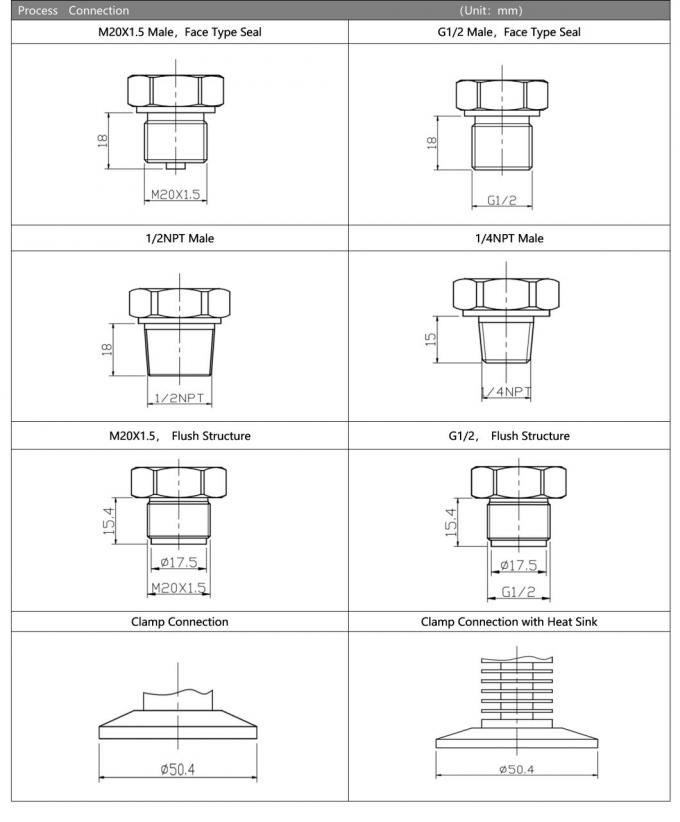

| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
