12-32VDC BPHT24-III Датчик давления на диафрагме для систем управления промышленной автоматизацией
Подробная информация о продукте
| Модель No.: | BPHT24-III | Диапазон: | 0-10kpa~35Mpa |
|---|---|---|---|
| Сила: | 12-32VDC | выходной: | 4-20mA /0-10VDC и так далее |
| Подключить: | Нить: G1/2 1/2NPT или M20*1.5 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Тип: | Датчик давления диафрагмы | Среднее измерение: | Жидкость, газ, клей для напитков и так далее |
| Выделить |
BPHT24-III датчик давления на диафрагму,12-32VDC датчик давления на диафрагму |
||
Описание продукта

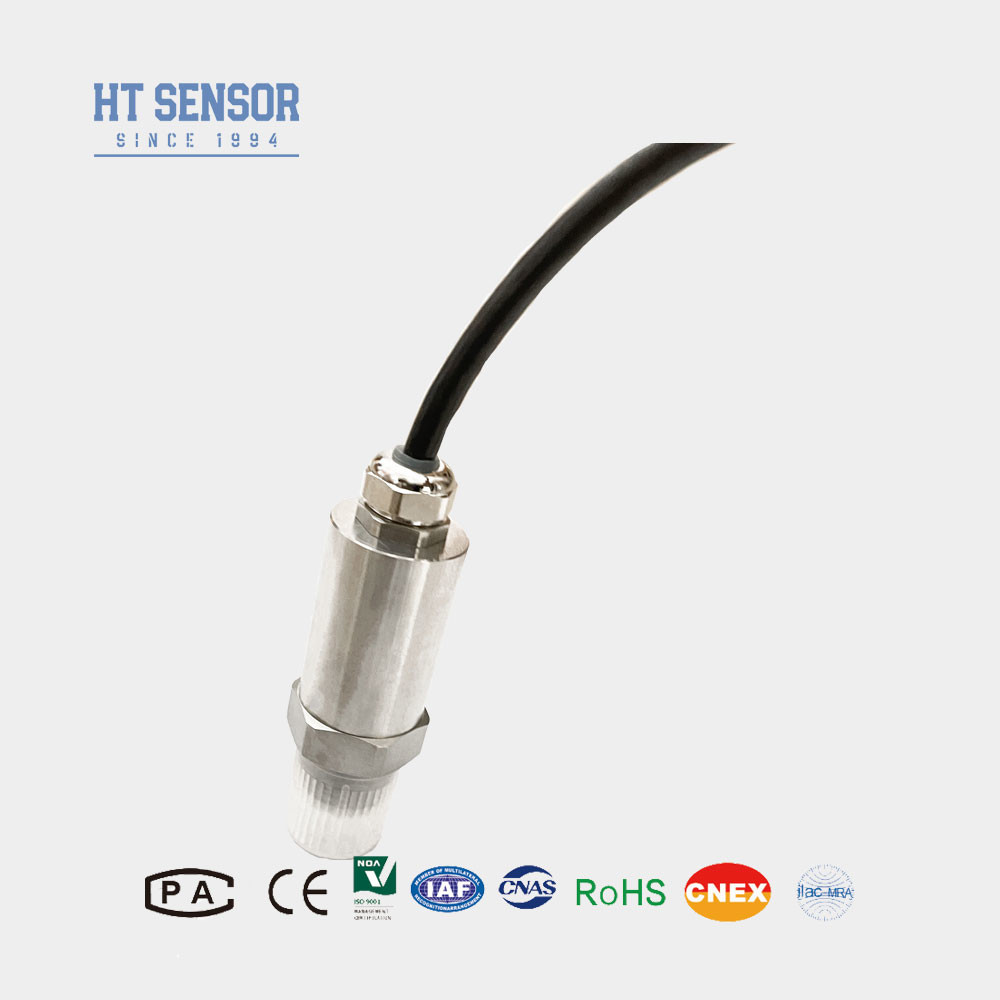

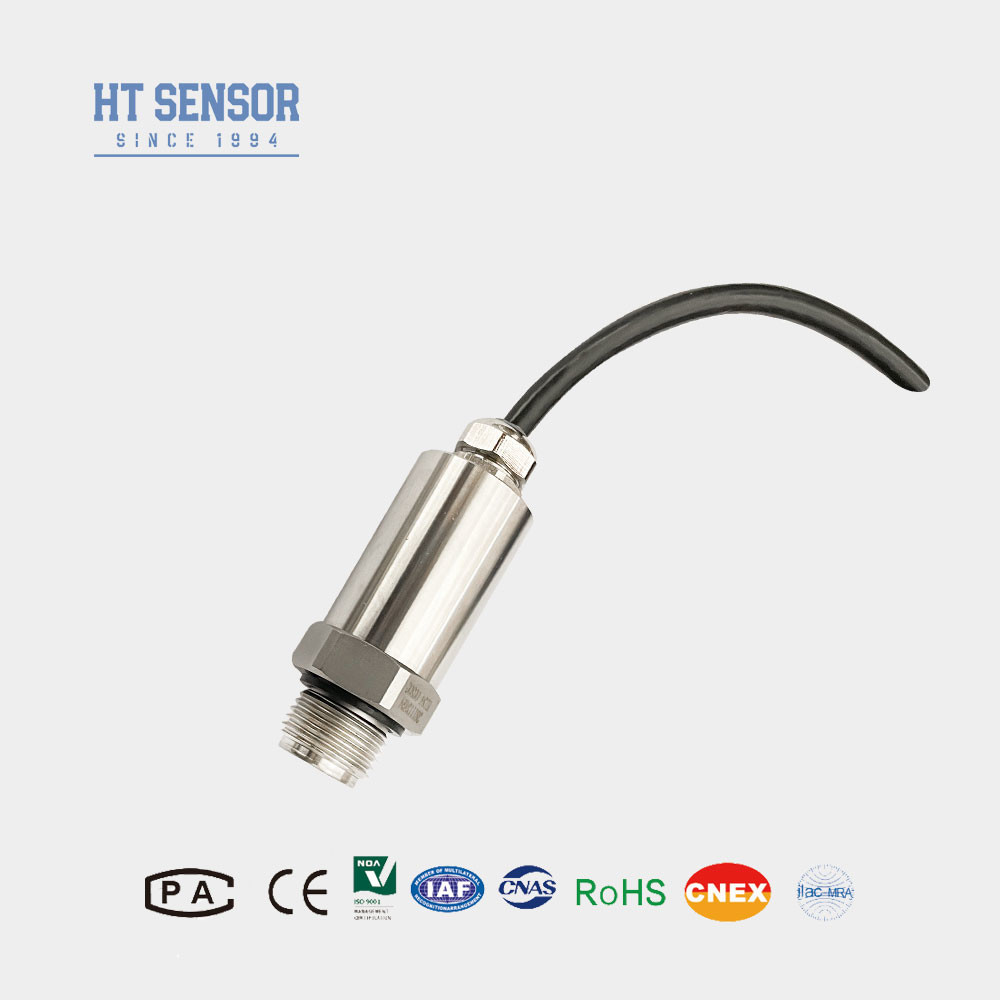

BPHT24-III - датчик давления диафрагмы для систем управления промышленной автоматизацией
Передатчик давления BPHT24
Введение датчика давления с помощью промывки диафрагмы:
Датчик давления с диафрагмой с натяжкой BPHT24 с натяжной плоской пленкой является широко используемым датчиком в системах управления промышленной автоматизацией.Он может преобразовывать сигналы давления в стандартные электрические сигналыЕго натянутая конструкция делает установку очень удобной, в то время как плоская пленочная структура обеспечивает более стабильные результаты измерений.и другие характеристики, и широко используется в различных приложениях измерения давления.
Характеристики продуктас датчиком давления диафрагмы:
1. Различные варианты интерфейса давления
2. Разработан для гигиенических применений для предотвращения среднего масштабирования
3Высокая точность с полностью нержавеющей стальной конструкцией
4Легко чистить.
Заявленияс датчиком давления диафрагмы:
1Подходит для измерения не коррозионных газов и жидкостей с 316L.
2Идеально подходит для защиты окружающей среды и химической промышленности.
3Используется в морской и авиационной промышленности.
4Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиене.
| Параметры производительностис датчиком давления диафрагмы | |
| Диапазон измерений | 0~35 КПа...~20 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,5 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
| Конструкцияс датчиком давления диафрагмы | |
| Размер | |
| Советы по заказу |
- Перед выбором убедитесь, что испытываемая среда совместима с контактной частью изделия.
- Обратите внимание, что взрывозащитные изделия не поставляются с цифровыми дисплеями при заказе.
- При заказе передатчика с ЖК- или светодиодным дисплеем убедитесь, что питание не менее 20 ВДЦ.
- Для надежной работы рекомендуется устанавливать устройства защиты от молнии в поле и обеспечивать правильное заземление продукта и питания.
- Номинальный диапазон температуры работы O-кольца из фторной резины составляет от -20°C до 250°C. Если температура работы ниже -20°C, выберите O-кольцо EPDM.
- Продолжительность кабеля по умолчанию составляет 1,5 м, и есть три кабельных материала на выбор.Если вам нужен другой материал кабеля, пожалуйста, укажите в порядке.
- Если есть специальные требования, такие как сильные вибрации, мгновенная сила удара или сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите это в заказе.
| Руководство по заказус датчиком давления диафрагмы | ||||||||
| BPHT24 | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IX | Дисплейный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| T | Высокотемпературный передатчик давления | |||||||
| Диапазон измерений | 0~35 КПа...~20 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
