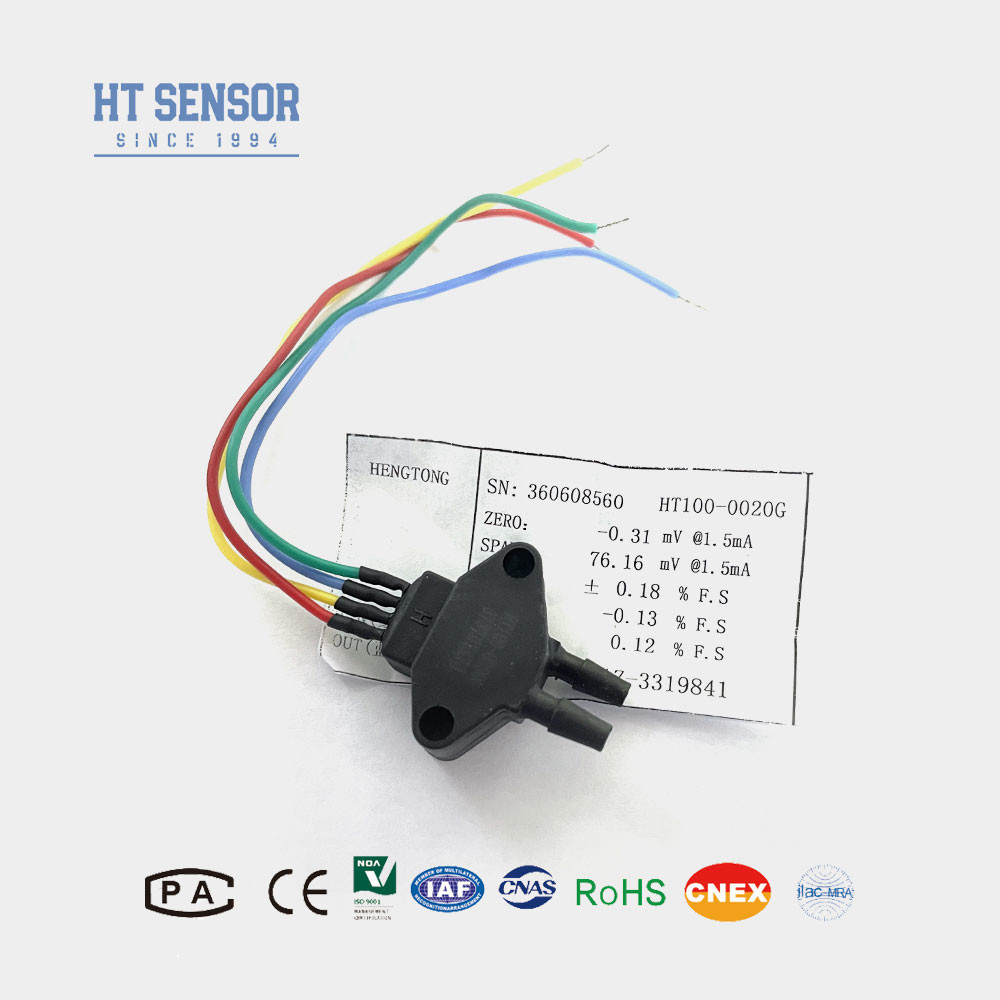

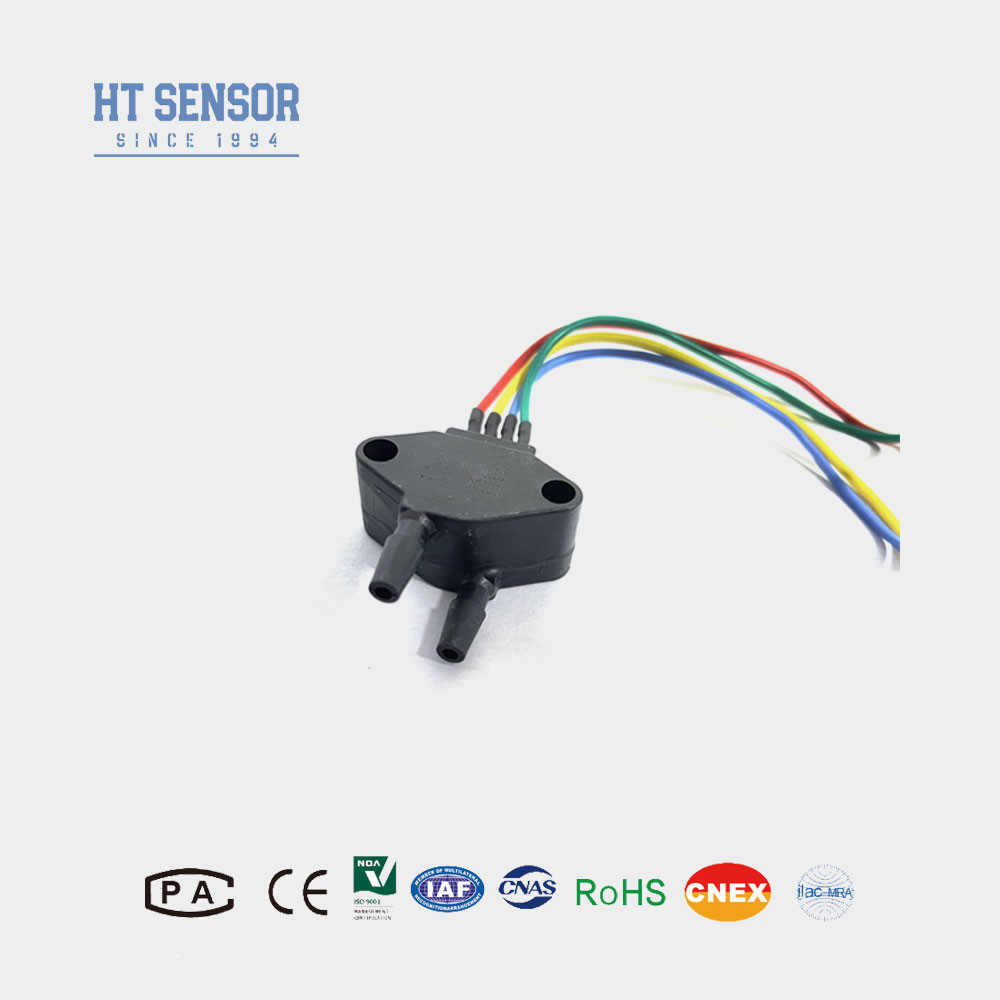

BP101 Кремниевый пиезорезистивный датчик давления

Введение дифференциального передатчика давления:

Кремниевый пьезорезистивный датчик дифференциального давления BP101 представляет собой диффузный кремниевый элемент с высокой стабильностью.Это компактный датчик дифференциального давления, специально разработанный для небольшого диапазона дифференциального давленияОн известен своей превосходной надежностью, повторяемостью и стабильностью, что делает его идеальным для точного измерения давления газа.

Характеристики продукта дифференциального передатчика давления:

• Широкий диапазон измерений, от 0 до 10 кПа до 200 кПа.
• Высокая надежность и отличная стабильность.
• Приложения в аэрокосмической отрасли.

Применение дифференциального передатчика давления:

• Измерение давления сухого, не коррозионного газа.
• Пневматические системы управления.
• Биомедицинская инженерия для медицинских применений.
• HVAC (Отопление, Вентиляция и кондиционирование воздуха)
• Аэрокосмические испытания для авиационных целей.

Электрические характеристики дифференциального передатчика давления:

• Электрическое питание: 5 В постоянного тока
• Выпуск:00,5-4,5ВДС

• Параметры производительности
  Диапазон измерений	0-10KPa,0~~~200KPa
  Тип давления	Дифференциальное давление
  Статическое давление	2 раза от номинального диапазона
  Перегрузка	≤ 1,5-кратный номинальный диапазон
  Точность @ 25°C	±0,5% (типичный), ±1% (максимальный)
  Дрейф при нулевой температуре	±2,5% F.S/°C (типичный) ±3% F.S/°C (максимальный)
  Движение температуры в расстоянии	±2,5% F.S/°C (типичный) ±3% F.S/°C (максимальный)
  Компенсационная температура	0-50°C
  Операционная температура	-20°C~80°C
  Температура хранения	-40°C~100°C
  Жилой материал	Из пластика
  Подключение под давлением	φ5 воздушная сосна или настраиваемая
  Рейтинг защиты	IP65

Направления заказов дифференциального передатчика давления
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения требуемой герметичности
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
