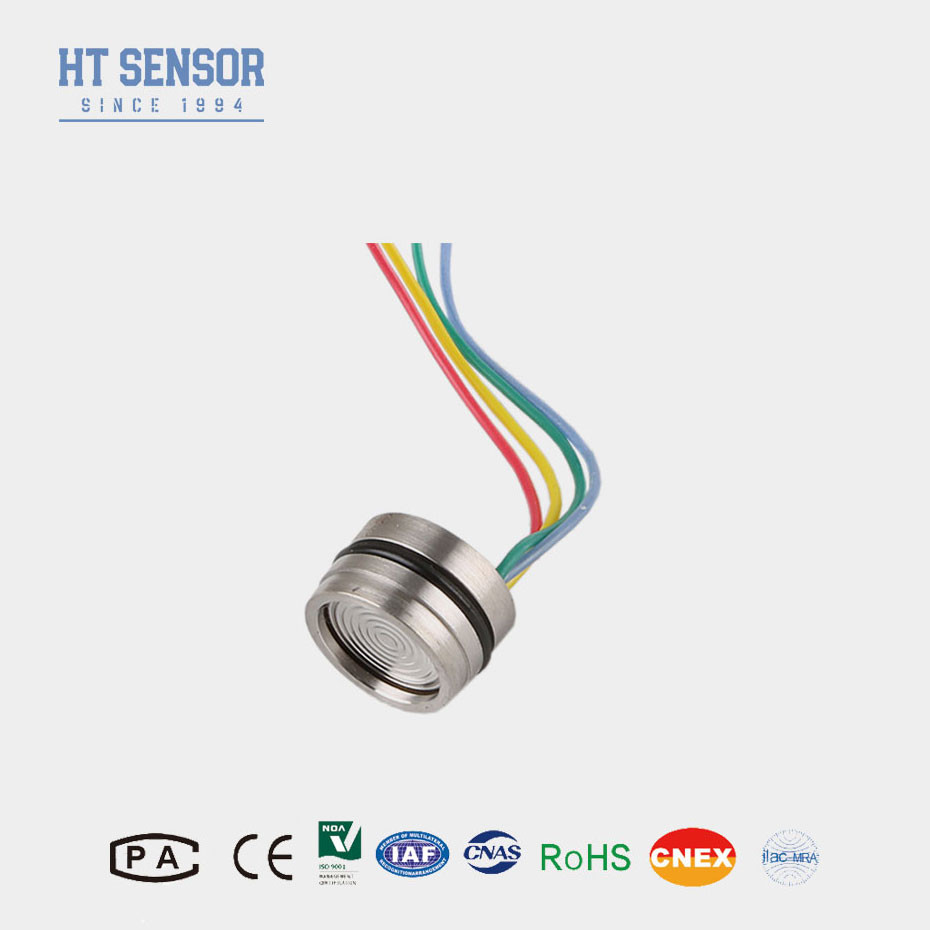

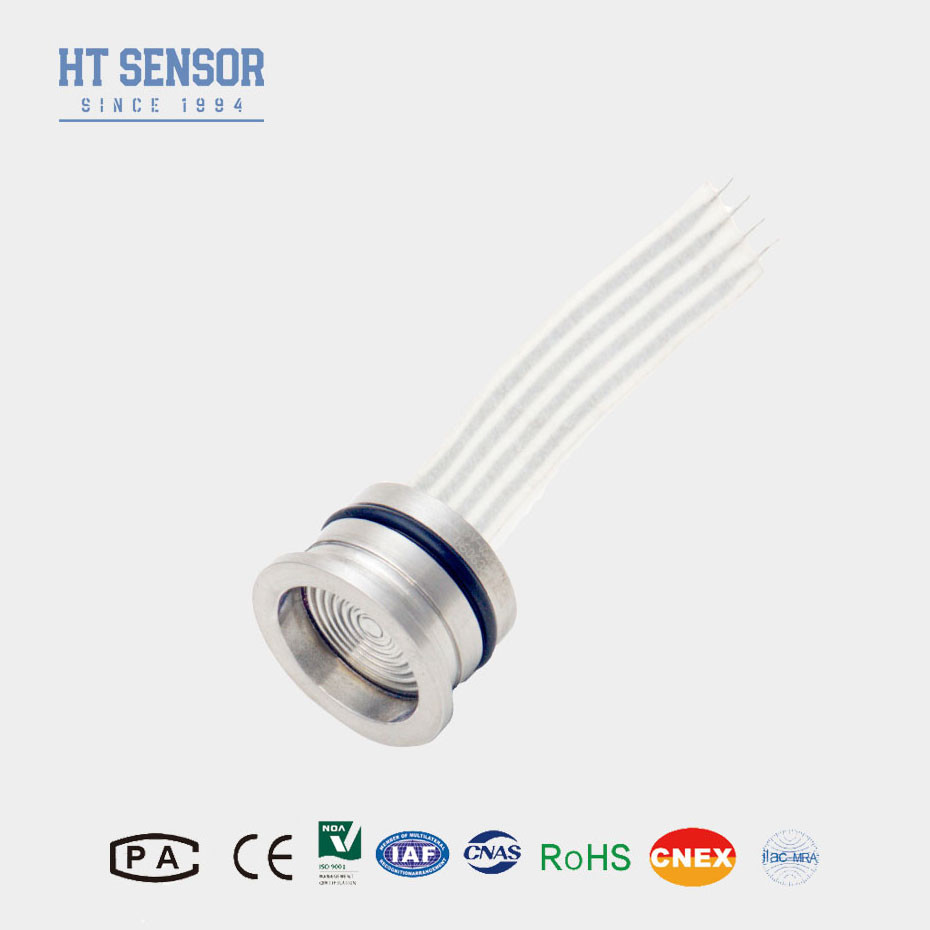

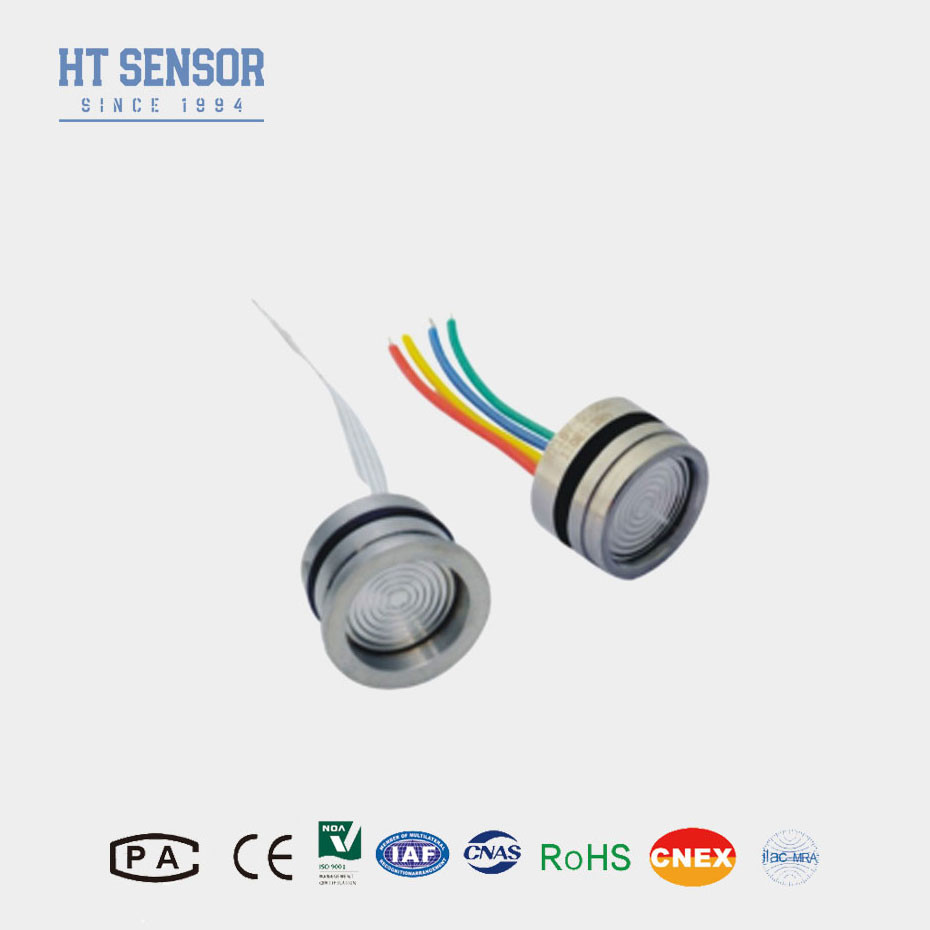

70KPa~70MPa Силиконовый датчик давления Пиезорезистивный датчик давления

70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 70KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT Sensor
Сертификация: CE,RoHs,ISO9001
Номер модели: HT19V
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 штук в месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT19V Тип нитки: Нет
Тип проводки: Четырехпроводный Среднее измерение: Газ и жидкость
Диапазон: 0-10kpa~60mpa Выпуск: mV
Тип давления: G/A/S Поставки: 5-10VDC
Код СС: 9026209090 Поставка способности: 20000 штук/месяц
Тип: Пиезорезистивный датчик давления Материал: Нержавеющая сталь
Кастомизация: Доступно для OEM и ODM
Выделить:

70 МПа силиконовый датчик давления

,

Пиезорезистивный кремниевый датчик давления

,

Силиконовый датчик давления 70 КПа

Характер продукции

HT19V Пиезорезистивный силиконовый датчик давления

Введение кремниевого датчика давления:

Ядром кремниевого пьезорезистивного датчика давления HT19 является высокостабильный диффузный кремниевый элемент.пьезорезистивный кремниевый датчик давления, упакованный в корпус из нержавеющей стали 316LКомпенсированный HT26 предлагается в сварной упаковке или с множеством резьбовых фитингов, таких как 1/4 и 1/8NPT, 1/4BSP, а также индивидуальные фитинги.
Характеристики продуктаизПиезорезистивный кремниевый датчик давления
• Монтируемый с O-кольцевым уплотнением
• Немножные поверхности из нержавеющей стали
• Усиленный
• калиброванный ASIC
• Абсолютный, запечатанный показатель
• Кабельный вариант
• Аналоговый выход
• SENT Выход необязательный (контактный завод для подробной информации)

Заявленияиз кремниевого датчика давления:

1Подходит для измерения давления коррозионного газа и жидкости, совместим с 316 л нержавеющей стали
2Используется в системах управления процессом для контроля и контроля давления.
3Часто используется в системе охлаждения и измерения давления воздушного компрессора.

Электрическая производительностьиз кремниевого датчика давления:

1.Силовое питание: ≤10VDC

2.Выходное напряжение общего режима: 50% от входящего (типичное)

3.Импеданс ввода:4KΩ~20KΩ

4Выходное сопротивление:2.5KΩ~6KΩ

5Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты

Параметры производительностииз кремниевого датчика давления:.
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS
  Тип Макс Единица
Нелинейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выпуск в полном объеме   ≤ 20 КПа 50±1 50±2 mV
≥ 35 кПа 100±1 100±2 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2.5 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 28 г
Параметры испытываются в следующих условиях: 10В @ 25oC

Конструкцияиз кремниевого датчика давления
< 3,5 МПаС 70KPa~70MPa Силиконовый датчик давления Пиезорезистивный датчик давления 0
≥ 3,5 МПаС
< 40 МПаС		 70KPa~70MPa Силиконовый датчик давления Пиезорезистивный датчик давления 1
≥ 40 МПаС 70KPa~70MPa Силиконовый датчик давления Пиезорезистивный датчик давления 2

Электрическое соединение и компенсацияиз кремниевого датчика давления




70KPa~70MPa Силиконовый датчик давления Пиезорезистивный датчик давления 3






Примеры отбора
70KPa~70MPa Силиконовый датчик давления Пиезорезистивный датчик давления 4
