Датчик высокой точности BP93420IB с высокой точностью 0,25%
Product Details
| Модель No.: | BP93420-IB | Сила: | 5VDC /24VDC |
|---|---|---|---|
| Квалификация защиты: | IP65 | Долгосрочная стабильность: | +-0,15%Ф.С./Год ((Тип.) |
| Материал для жилья: | 316L. или 304SS | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Торговая марка: | HTсенсор | Среднее измерение: | воздух. водяное масло |
| Степень точности: | 00,5%. 0,25% | Диапазон давления: | -100kpa~0a...100MPa |
| Выделить |
Сенсор высокоточного передатчика давления,Большой датчик давления DIN,0.25% Типичная точность датчика давления |
||
Product Description

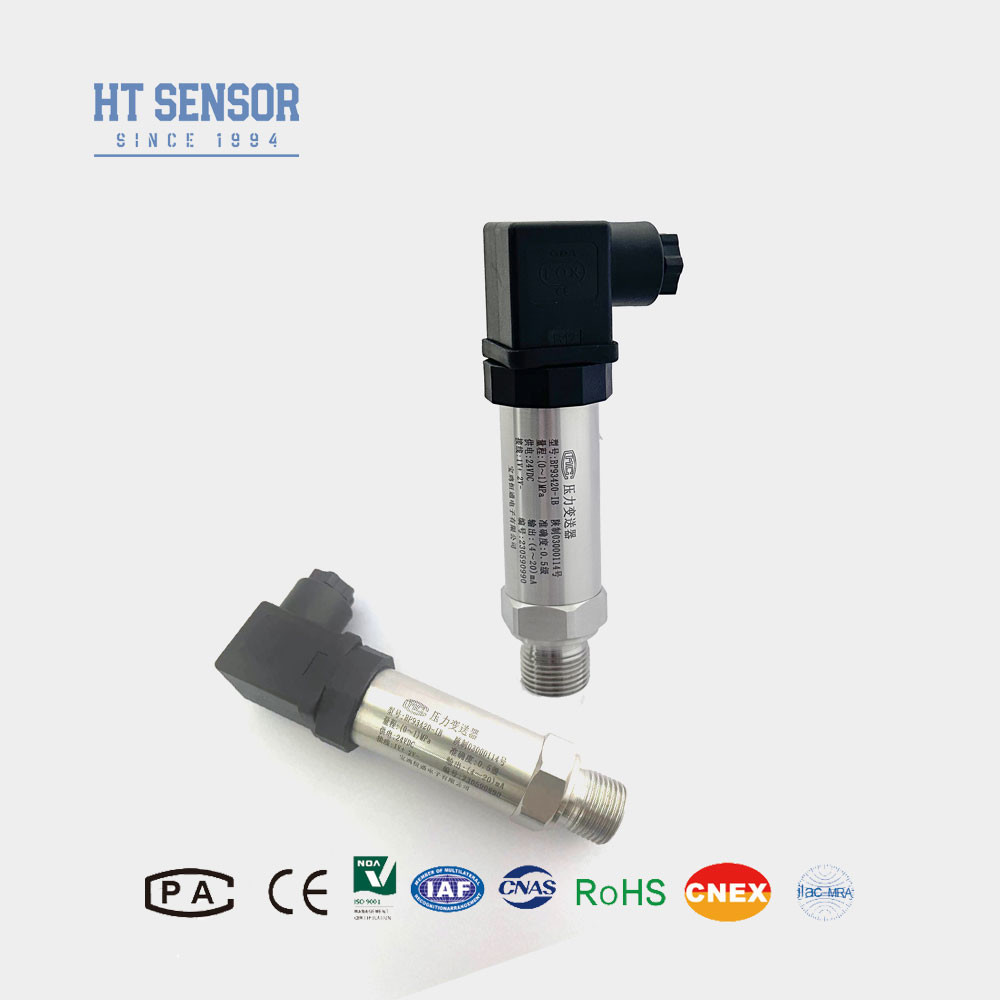

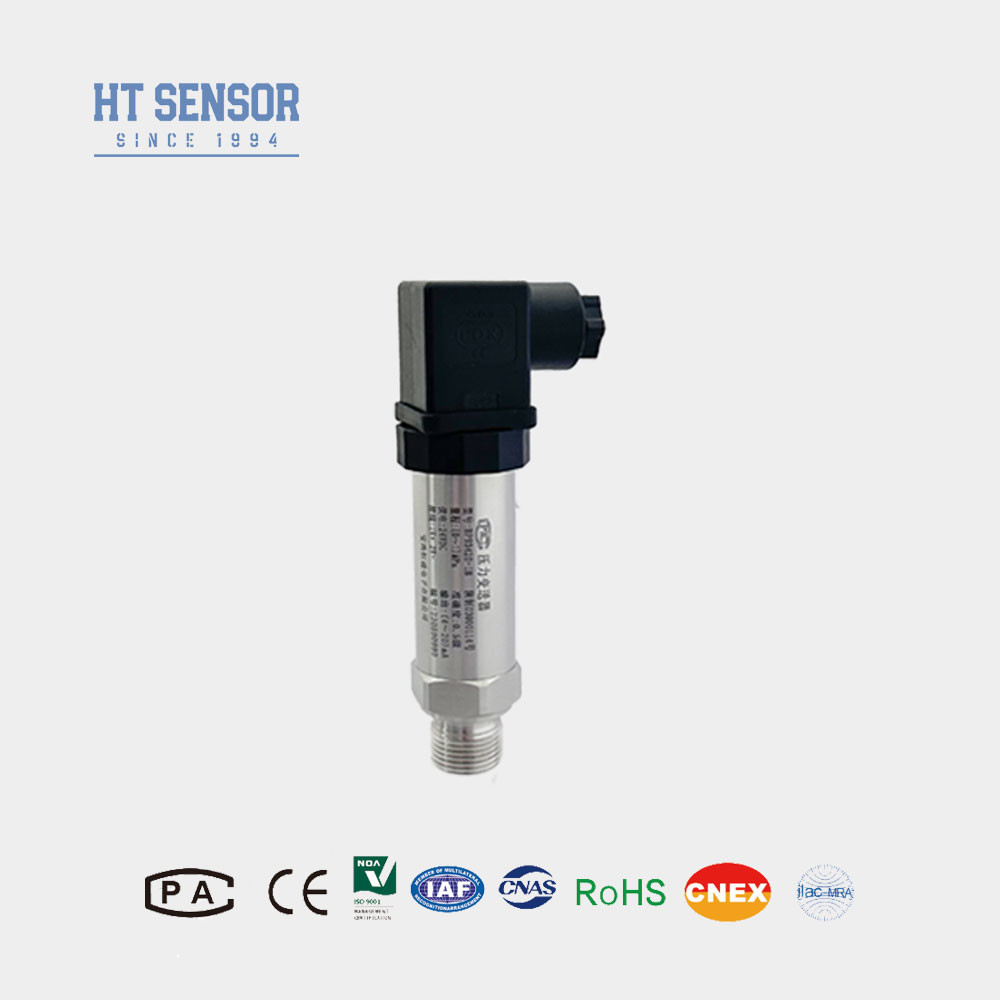

Датчик высокой точности BP93420IB с высокой точностью 0,25%
BP93420IB Датчик передатчика давления
Введение датчика давления:
Датчик передатчика давления BP93420IB включает в себя диффузное кремниевое изолированное масло серии HT в качестве основного элемента измерения сигнала.Эти диффузные кремниевые датчики давления специально разработаны для обеспечения точных и последовательных измерений для критических процессовС исключительной точностью и стабильностью этот диффузный кремниевый датчик давления хорошо подходит для широкого спектра промышленных применений,обеспечение надежной производительности и оптимального контроля процессов.
| Параметры работы датчика передатчика давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,15 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
Характеристики продуктас датчиком давления:
- Передатчик давления имеет широкий диапазон измерений, прочную конструкцию из нержавеющей стали и различные варианты интерфейса давления для удовлетворения различных потребностей приложения.
- Его компактный и легкий дизайн позволяет легко устанавливать и интегрировать в ограниченные пространства.
- Благодаря высокой точности и конструкции из нержавеющей стали этот передатчик давления обеспечивает точные и надежные измерения давления.
- Кроме того, он предлагает возможность добавления светодиодного или ЖК-дисплея для удобного мониторинга давления на месте и отображения.
Заявленияс датчиком давления:
- Этот датчик давления специально разработан для точного измерения не коррозионных газов и жидкостей, используя материал из нержавеющей стали 316L для повышения долговечности и надежности.
- Он широко применяется в морской и авиационной промышленности, где точное измерение давления имеет решающее значение для безопасности и производительности.
- Помимо морского и авиационного, этот передатчик давления широко используется в различных промышленных процессах на месте, включая нефть, химию, металлургию, производство электроэнергии и гидрологию.
- Он также широко используется в гидравлических и пневматических системах управления, обеспечивая точное измерение давления для эффективной работы системы.
| Направление кончиков датчика передатчика давления |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3При заказе с LCD или LED дисплей головой преобразователя, мощность передатчика не должна быть менее 20 VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
5Номинальный диапазон температуры работы O-кольца из фторного каучука составляет -20°C ~ 250°C. Когда рабочая температура продукта ниже -20°C, следует выбрать герметическое кольцо типа EPDM O.
6Продолжительность кабеля по умолчанию составляет 1,5 м, и есть три вида материалов на выбор.Если вам нужен другой материал кабеля, пожалуйста, укажите в заказе.
7В случае сильных вибраций, мгновенных ударов, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите нашей компании и укажите в заказе.
| Руководство по заказу датчика давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ1/IQ2 | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | -Нет.1. . .0~0.01...100 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
