Датчик передачи давления серии HT BP170 для воды и масла
Product Details
| Модель No.: | BP170 | на заказ: | OEM и ODM |
|---|---|---|---|
| Выпустить: | 4-20mA/0,5-4,5VDC | Материал для жилья: | 316LS.S. или 304S.S. |
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Спецификация: | Силиконовый датчик давления |
| Торговая марка: | HTсенсор | Производство: | Китай |
| Тип: | Силиконовый датчик давления | Диапазон давления: | 0kPa~10kPa...40MPa |
| Выделить |
Датчик передачи давления серии HT BP170,Датчик передачи давления воды BP170,Датчик передатчика давления BP170 |
||
Product Description

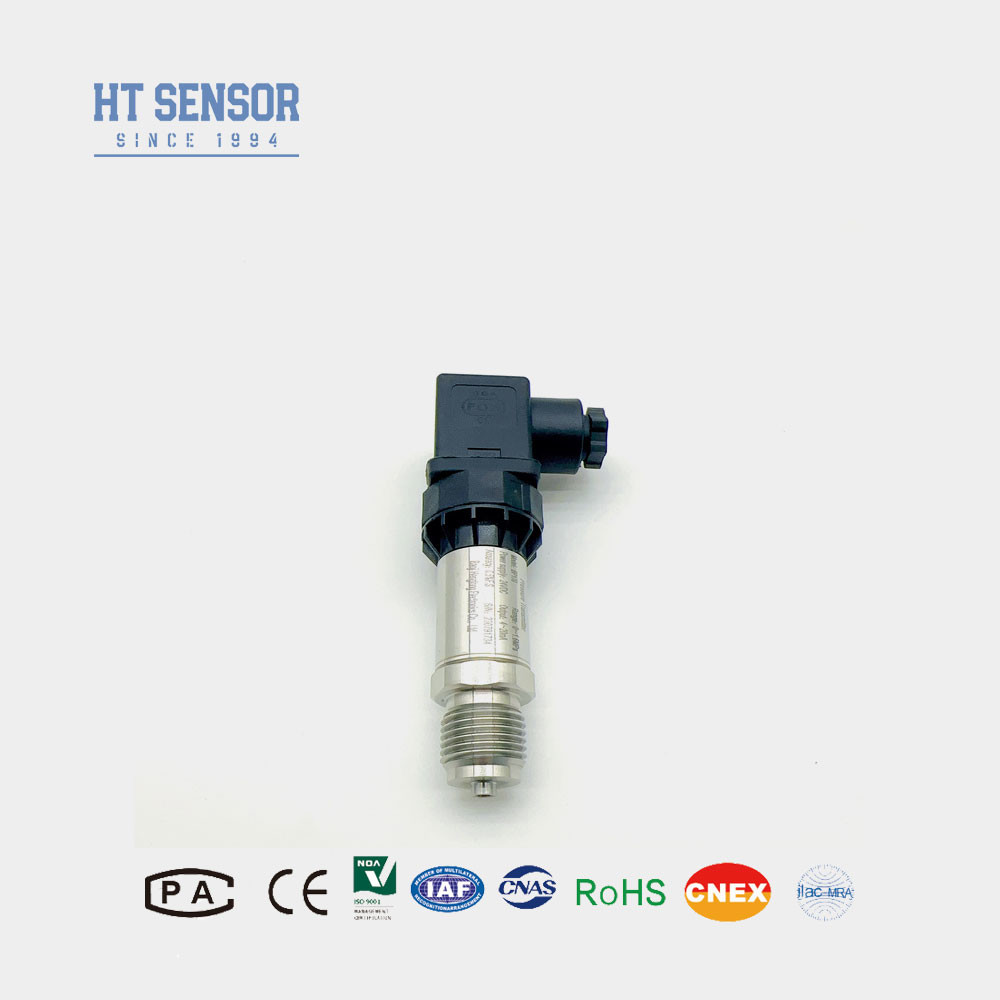

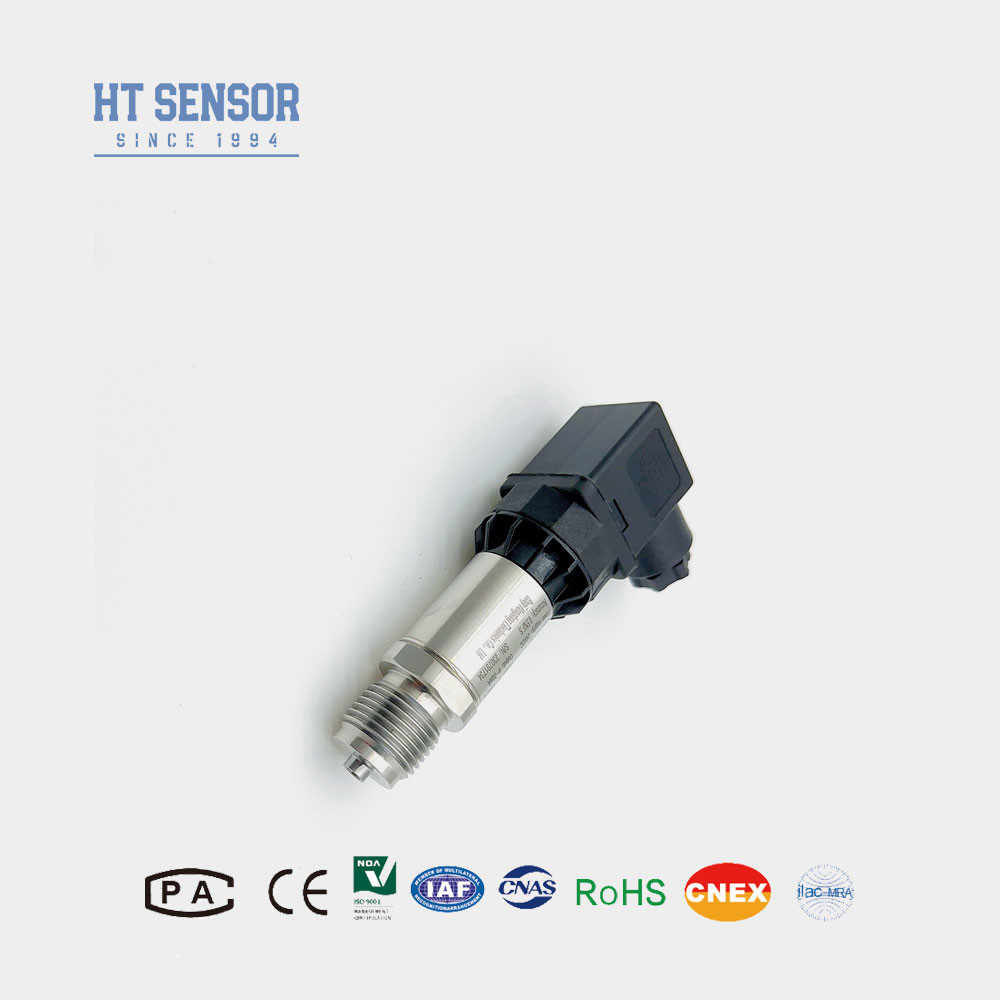

Датчик передачи давления серии HT BP170 для измерения воды и масла
BP170 - передатчик давления
Введение датчика давления:
Датчик передатчика давления BP170 использует в качестве элемента измерения сигнала серийное кремниевое изоляционное масло, наполненное сенсорным ядром HT.Это наиболее часто используемый датчик в промышленной практике, который широко используется в различных областях промышленной автоматизации, включая водосбережение и гидроэнергетику, железнодорожный транспорт, интеллектуальные здания, автоматизацию производства, аэрокосмическую промышленность,военные, нефтехимическая, нефтедобывающая промышленность, электроэнергетика, судоходство, машиностроение, трубопроводы и другие отрасли
Характеристики продукта датчика давления:
- 1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
- 2Компактный и легкий дизайн
- 3. высокая точность, все нержавеющая сталь конструкция
- 4.Регулируемые нулевые и полномасштабные
Применение датчика давления:
- 1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
- 2Применяется в морской и авиационной промышленности
- 3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
- 4Используется в гидравлических и пневматических системах управления
| Параметры работы датчика передатчика давления | |
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex ia IIC T6 Га |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Примеры датчика передатчика давления |
| Советы по заказу |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.
2При оформлении заказа обратите внимание, что взрывозащитные изделия не включают цифровые дисплеи.
3Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания..
4. По умолчанию кабеля нет. При необходимости доступны три материала. Если не указано иное, можно выбрать материал полиэтиленового кабеля. Если вам нужен другой материал кабеля,Пожалуйста, укажите его в форме заказа.
5В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказу датчика давления | |||||||||
| BP170X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
