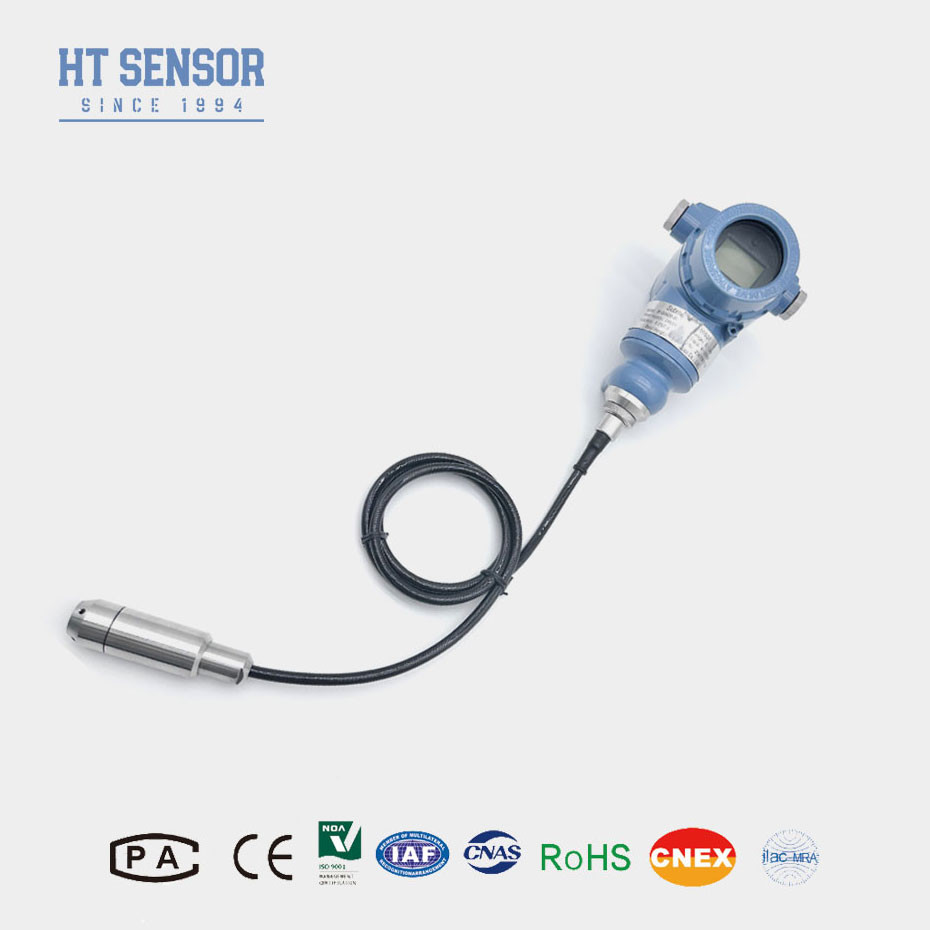

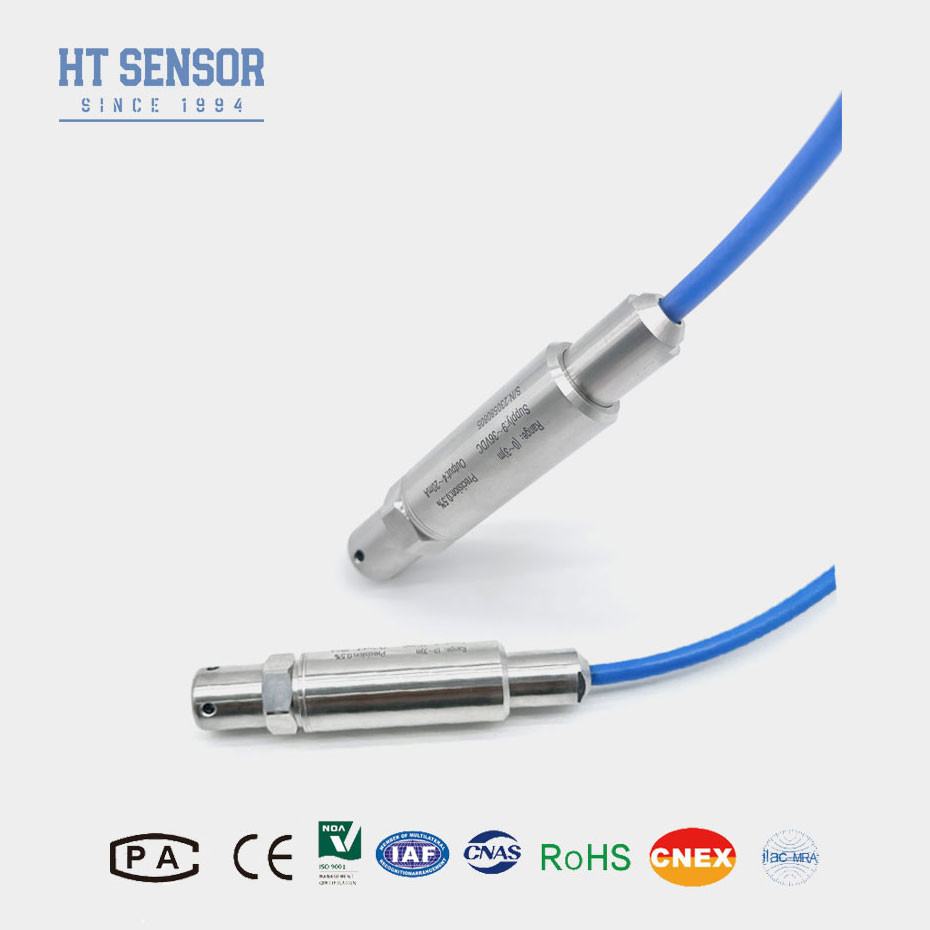

BH93420-I Сигнальный наружный погружаемый передатчик давления для измерения уровня
Product Details
| Модель No.: | BH93420-I | Форма выпуска: | 4-20mA или RS485 |
|---|---|---|---|
| Рейтинг ИС: | IP68 | Точность: | ≤ ± 0,5% F.S. |
| Материал диафрагмы: | 316L стальная сталь | Чистый вес: | 00,3 кг без кабеля |
| Транспортный пакет: | Картон | Производство: | Шань Си |
| Код СС: | 90261000 | Поставка способности: | 1000-3000 |
| Тип установки: | Подводный тип | Процесс производства: | Диффузный кремниевый датчик |
| Тип зонды: | Тип зонды | ||
| Выделить |
Передатчик давления выхода сигнала,Подводный передатчик давления,Передатчик давления для измерения уровня |
||
Product Description
BH93420-I Сигнальный наружный погружаемый передатчик давления для измерения уровня
В.H93420II.Диффузированный кремний Wпередатчик уровня атера
Введение передатчика уровня воды:
BH93420-I диффузный кремний водонапорный передатчик, использующий диффузный кремний серии HTИзоляционное масло наполненное ядром как его элемент измерения сигнала.Нержавеющая сталь корпуса и компактная одночасовая конструкция.передатчик, который погружен в воду полностью запечатан с нержавеющейПродукт был продемонстрирован с помощью высококачественного металла, обеспечивающего отличную водонепроницаемость.строгие высоко- и низкотемпературные компенсационные и испытания старения, в результате которыхвысокая надежность и отличная стабильность.
Продукт имеет водонепроницаемый кабель с вентиляционным шлангом, который предназначен для подводных применений.
Характеристики продуктаиз передатчика уровня воды:
1. полный корпус из нержавеющей стали, подходящий для различных условий испытаний
2Измерение зондов погружения, легкая установка
3. Различные варианты выходной сигналы
4- взрывозащитная маркировка: ExiaIICT6
5Высокий уровень защиты: IP68
6. PE или PU кабель
Заявленияиз передатчика уровня воды:
1Совместима с 316LSS, не коррозионными жидкостями
2Мониторинг уровня воды в различных приложениях, таких как сточные воды, промышленные и муниципальные воды, водяные баки, колодцы, реки, морская вода, озера и т.д.
3. Измерение уровня топлива в дизельных и топливных баках
|
Параметры работы:
|
|
| Диапазон измерений | 0~10м...400м |
| Перегрузка | ≤ 2 X номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,2% F.S/год (макс.) |
| Сдвиг температуры нулевой точки | ±1,5% F.S. (типичный) ±2% F.S. (максимальный) |
| Полномасштабное изменение температуры | ±1,5% F.Sr ((Тип.) ± 2% F.S (максимум.) |
| Компенсационная температура | 0-50oC (0-1м. 0-2м) ); 0-70oC |
| Операционная температура | -20~80oC |
| Температура хранения | -30~100oC |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 1Cr18Ni9Ti |
| Материал диафрагмы | 316L из нержавеющей стали |
| Сопротивление изоляции | >=100MΩ@100VDC |
| Уровень взрывостойкости | ExiaIICT6 |
| Рейтинг защиты | IP67, IP68 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,3 кг (без кабель) |
| Материал кабеля | Полиэтилен, полиуретан |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 проволока |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 проволока |
Советы по заказу:
1Пожалуйста, убедитесь, что измеряемая среда совместима с компонентами продукта, контактирующими с ней во время отбора.
2Должна быть указана плотность измеряемой среды.
3Для сильных электромагнитных или радиочастотных помех, пожалуйста, предоставьте подробности нашей компании и укажите это в заказе.
4Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
| Порядок Руководство: | ||||||||
| BH93420 | Код | Конструкция | ||||||
| Я... | Передатчик давления | |||||||
| Диапазон измерений | 0~10м...400м | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
| Код | Материал | |||||||
| 01 | 304 из нержавеющей стали | |||||||
| 02 | 316L из нержавеющей стали | |||||||
| Код | Материал кабеля | |||||||
| C1 | PE | |||||||
| С2 | ПВ | |||||||
