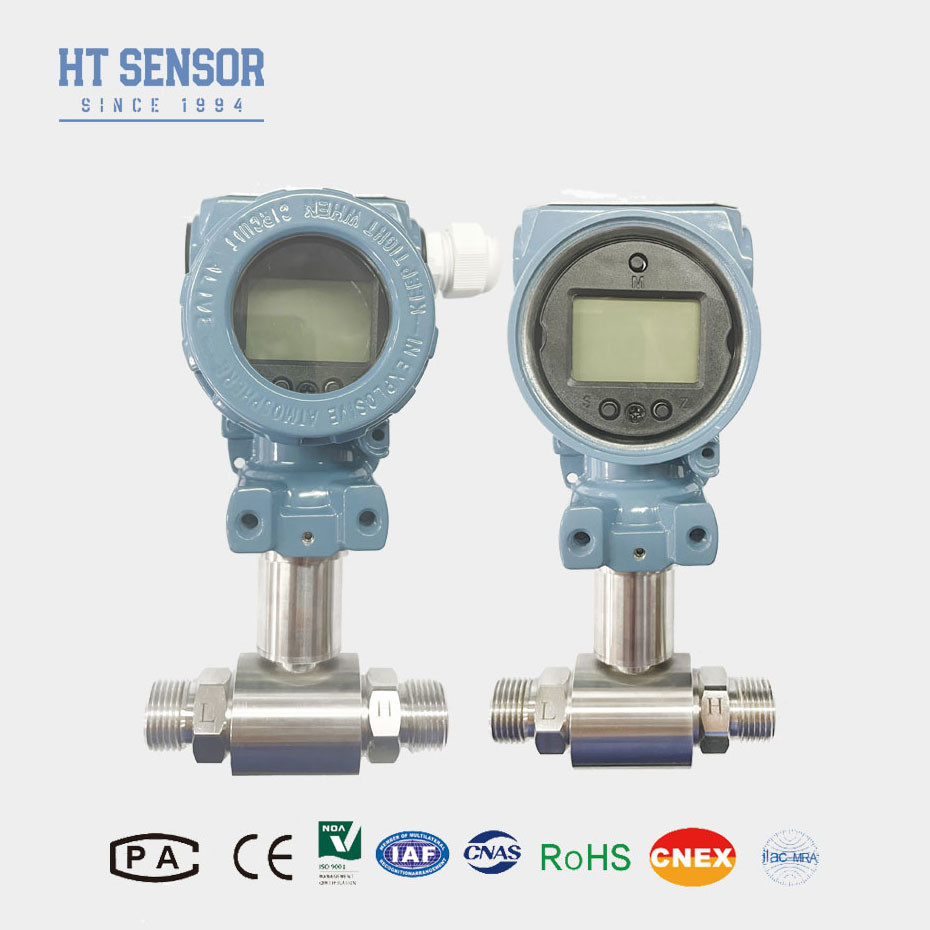

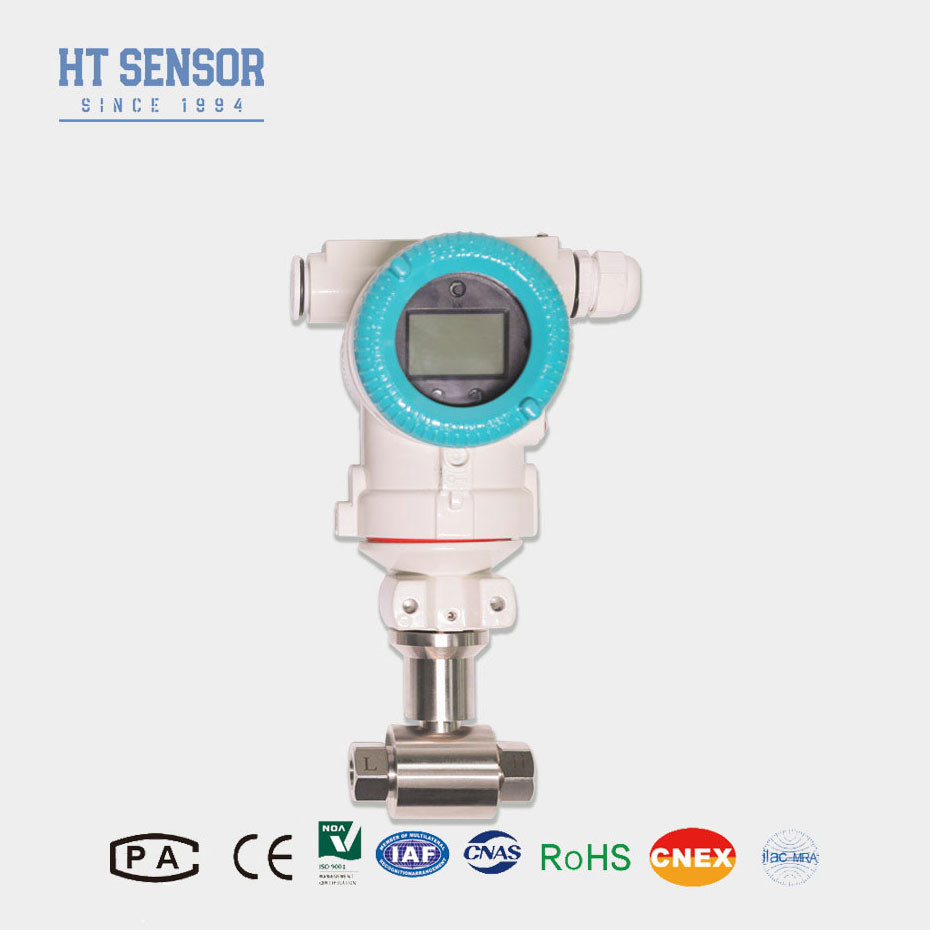

Дисплей LCD Дифференциальный передатчик давления 2 МПа Цифровой передатчик давления
BP93420DIIIDдифференциальныйПрезюмеTвыкупщик
Введение дифференциального передатчика давления:
Передатчик дифференциального давления BP93420DIII использует пьезорезистивный кремниевый датчик.
Перекресток Wheatstone на чипе датчика производит выходный сигнал, который показывает отличную линейность при дифференциальном давлении.Это позволяет точно измерять дифференциальное давлениеПередатчик идеально подходит для измерения дифференциального давления в различных газовых и жидких приложениях, особенно в таких отраслях промышленности, как нефть, химикаты для трубопроводов
Характеристики продуктаДифференциального передатчика давления:
1Передатчик имеет конструкцию из нержавеющей стали, что делает его компактным.и легко устанавливать
2Он подвергается строгой температурной компенсации и скринингу старения, обеспечивая стабильную и надежную производительность
3Электрический интерфейс может быть выбран как опция подключения или прямой проводки.
ЗаявленияДифференциального передатчика давления:
1Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах таких отраслей, как нефть, химия, энергетика и гидрология.
2Применяется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
3Измерение давления для трубопроводов и камер печи
| Параметры производительности |
| Диапазон измерений |
0-10KPa...~2MPa |
| Тип давления |
Дифференциальное давление |
| Односторонняя перегрузка |
≤ 3 раза от номинального диапазона |
| Статическое давление |
Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Операционная температура |
-30°C~80°C |
| Температура хранения |
-40°С~100°С |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Внутренне безопасный и взрывостойкий |
| Рейтинг защиты |
IP65 |
| Вес |
~ 0,45 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0.5 ~ 4.5 В |
5VDC |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2Для обеспечения надежной работы рекомендуется установить трехклапанный коллектор между точкой измерения и передатчиком.обеспечение медленного и равномерного давления на положительные и отрицательные камеры давления передатчика.

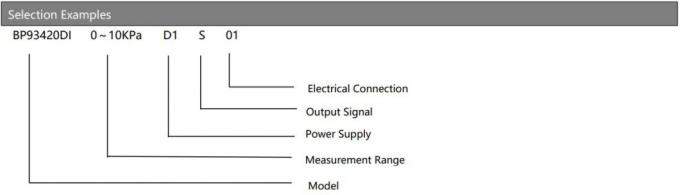

| Руководство по заказу: |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| DII |
Трансмитер дифференциального давления
|
| |
Диапазон измерений |
0-10KPa...~2MPa |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |

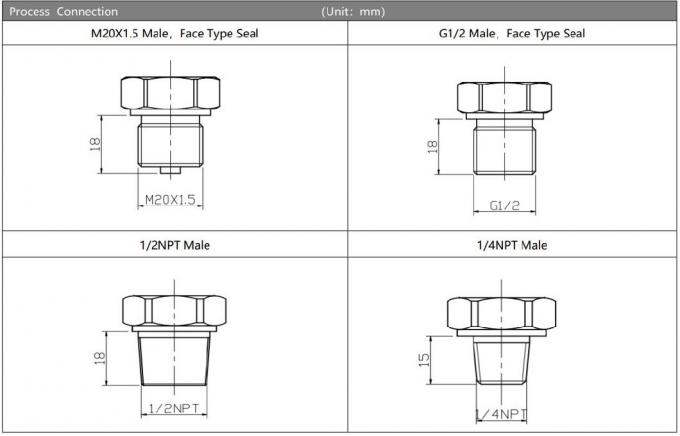

Подсоединение под давлением |
| J1 |
M20×1,5 Мужчина |
| J2 |
G1/2 Мужчина |
| J3 |
G1/4 Мужчина |
| J4 |
1/2 НПТ мужчина |
| J5 |
Прочие |
| |
Код |

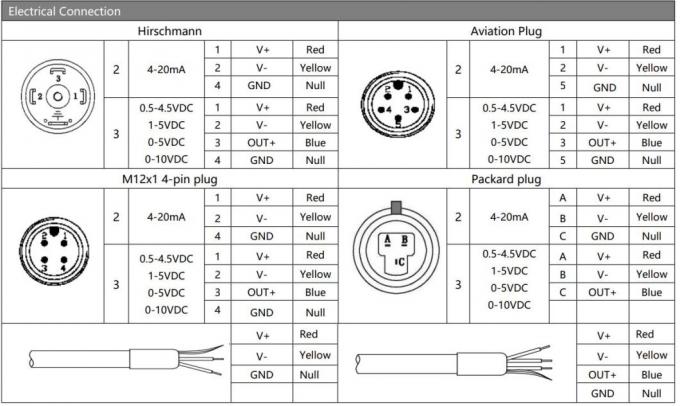

Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
Прочие |
| |
Код |
Тип давления |
| D |
Дифференциальное давление |
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию к конкретным потребностям. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
