4-20mA Сцепление плоской пленки Давление передатчика Флюш диафрагмы Давление передатчика датчик
Product Details
| Модель No.: | BP93420-IQ | Силовое питание: | 24VDC |
|---|---|---|---|
| Выходной сигнал: | Измерительное давление, абсолютное давление, герметическое давление | Точность: | 0.25%F.S, 0.5%F.S |
| Диапазон давления: | - 100 кПА... 0 кПА ~ 35 кПА...3.5МПа | Конфигурация: | Доступно. |
| Модель: | 1 | ||
| Выделить |
Полный датчик передатчика давления диафрагмы,4-20mA датчик передающего давление зажима,Сцепление плоской пленки датчик передатчика давления |
||
Product Description

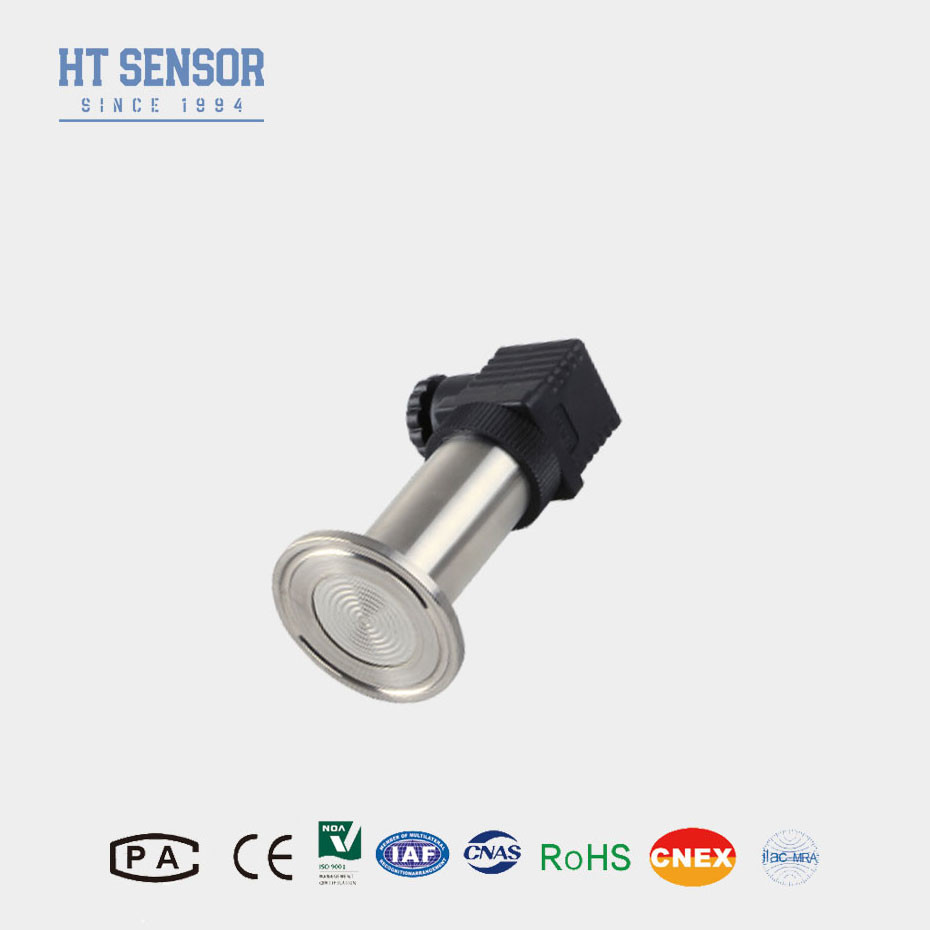

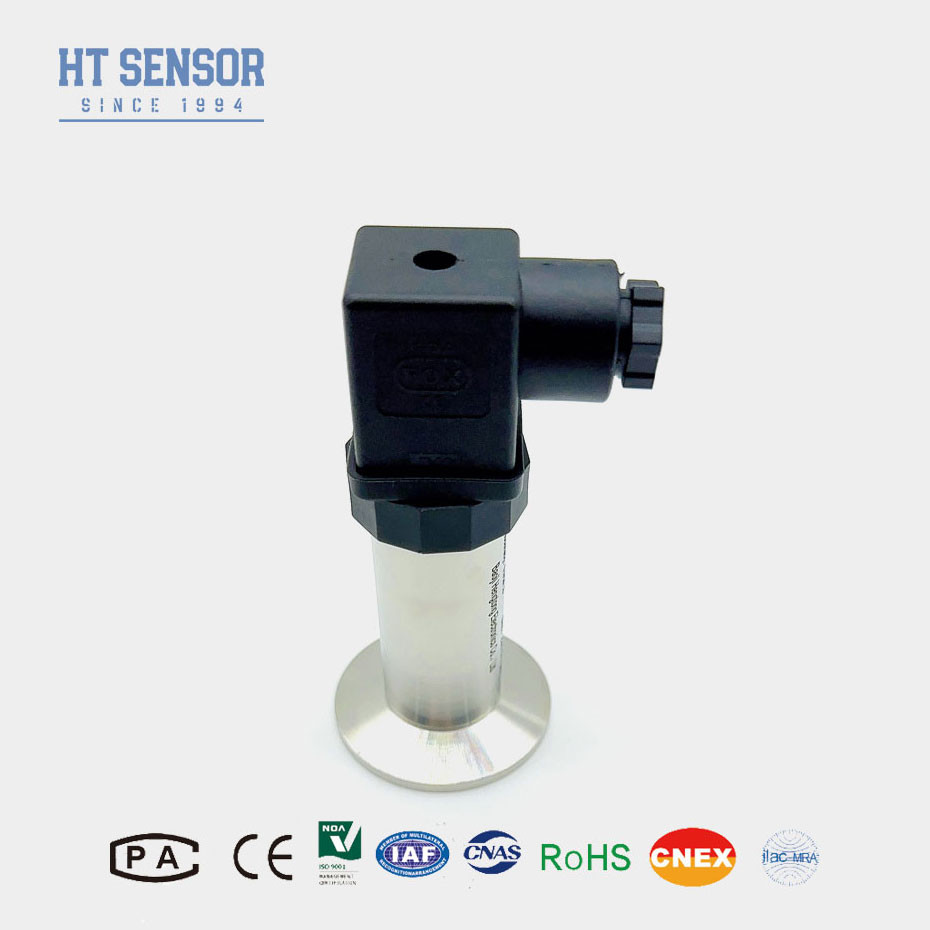

4-20mA Сцепление плоской пленки Давление передатчика Флюш диафрагмы Давление передатчика датчик
BP93420-IQ PрезюмеTвыкупщик
Введение Датчик передатчика давления
Передатчики давления BP93420-IQ обычно используют теплоотводы для улучшения эффективности рассеивания тепла датчика.и тепло, вырабатываемое датчиком, быстро передается в теплоотводы через теплопроводящий материал, и излучается через поверхность теплоотвода, чтобы поддерживать рабочую температуру датчика в надежном диапазоне
- Различные варианты интерфейсов давления
- Проектированные для гигиенических применений для предотвращения среднего масштабирования
- Высокая точность с полностью нержавеющей стальной конструкцией
- Легко чистить.
Заявления:
- Подходит для измерения не коррозионных газов и жидкостей с 316L
- Идеально подходит для охраны окружающей среды и химической промышленности
- Используется в морской и авиационной промышленности
- Хорошо подходит для использования в медицинской, биофармацевтической и пищевой гигиенеПромышленность.
Параметры работы:
| Диапазон измерений | 0 ~ 35 КПа... ~ 3,5 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | 00,1% ФС |
| Гистерез | 00,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | -20-70oC ((≤10mpa, настраиваемая) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Бывший db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,55 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 проволока |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 проволока |
Порядок Руководство:
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | IC | Высокотемпературный передатчик давления | |||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
