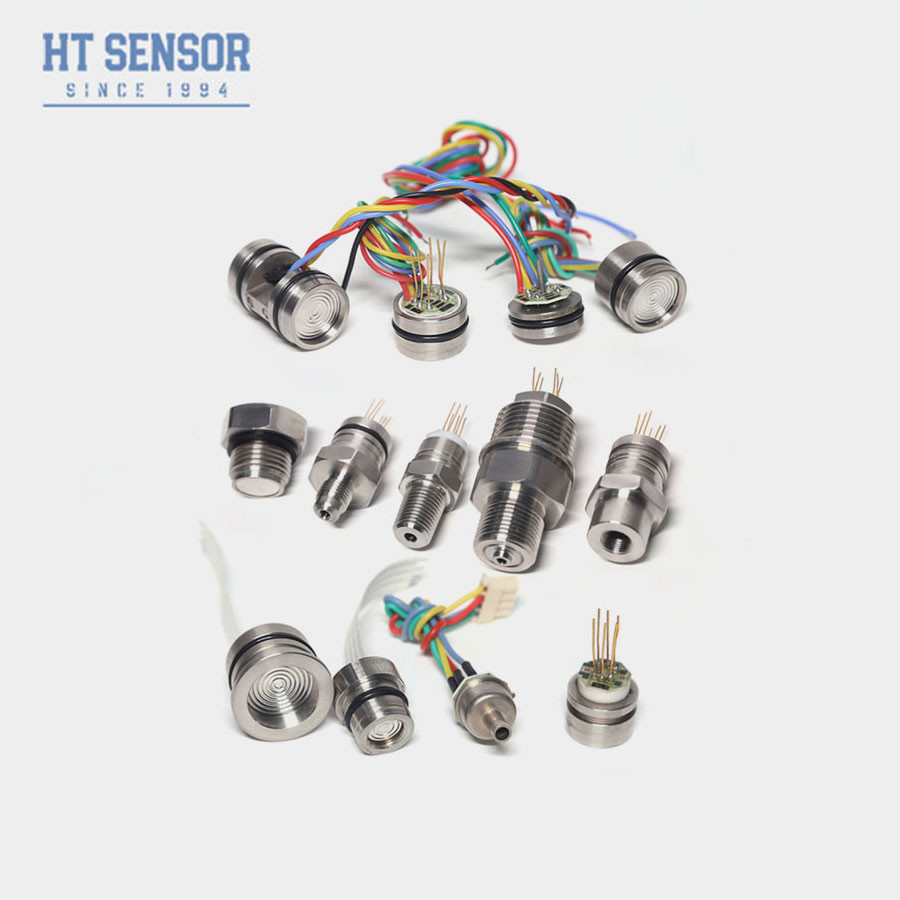

15 мм OEM Кремний 316L из нержавеющей стали Кремниевый датчик давления для измерения уровня жидкости
Product Details
| Тип нитки: | может иметь нить | Тип проводки: | Позолоченные коварные шпильки или четырехпроволочные |
|---|---|---|---|
| Среднее измерение: | Газ и жидкость | Сила: | 5-10VDC /1,5 мА |
| Выпуск: | 10 мв/В 100+-30 мв | Ключевые слова: | Мини-сенсор |
| Транспортный пакет: | Картон | Торговая марка: | Хэнтонг |
| Материал: | 316L из нержавеющей стали | Нить: | 1/4 NPT, 1/2 NPT |
| Максимальный диапазон: | 40 МПа | ||
| Выделить |
15 мм силиконовый датчик давления,316L Силиконовый датчик давления из нержавеющей стали,Ом Силиконовый датчик давления |
||
Product Description
15 мм OEM 316L нержавеющего стали Силиконовый датчик давления для испытания жидкости
Силиконовый пьезорезистивный датчик давления
Введение кремниевого датчика давления:
представляет собой кремниевый пьезорезистивный датчик давления с высокостабильными диффузными кремниевыми элементами в его ядре.Он использует пьезорезистивный эффект диффузного кремния для измерения давления жидкостей и газовДатчик может преобразовывать сигналы измерения давления и уровня в мв. Датчик имеет быстрый и точный интерфейс.
Характеристики продуктаиз кремниевого датчика давления:
- Использует передовую технологию и заключен в 316L нержавеющей сталижилье
- Широкий диапазон измерений 0~350KPa~60MpaS
- Высокая надежность и отличная стабильность
- Различные натянутые интерфейсы, доступные для выбора
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода:3KΩ~6KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода
| Параметры производительностииз кремниевого датчика давления: | ||||
| Диапазон измерений | Диаметр ((G) | 350 кПа, 1000 кПа, 2000 кПа | ||
| Абсолютное (А) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | |||
| Тип | Макс | Единица | ||
| Линейность | ±0.15 | ±0.3 | % F.S | |
| Повторяемость | 0.05 | 0.1 | % F.S | |
| Гистерез | 0.05 | 0.1 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выпуск в полном объеме | 100±10 | 100±30 | mV | |
| Нулевая смещение Temp. Дрейф | ±0.5 | ± 1 | % F.S | |
| Полномасштабная температура. Дрейф. | ±0.5 | ± 1 | % F.S | |
| Компенсированный временный. | 0 ~ 70 | oC | ||
| Операционная температура | -20~80 | oC | ||
| Температура хранения | -40 ~ 125 | oC | ||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 80MPa | |||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||
| Материал диафрагмы | 316L | |||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||
| Шок | 100 г, 11 мс. | |||
| Время ответа | ≤ 1 мс | |||
| О-кольцо печать | Нитриловый или фторный каучук | |||
| Заполнительная среда | Кремниевое масло | |||
| Вес | около 20 г. | |||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | ||||

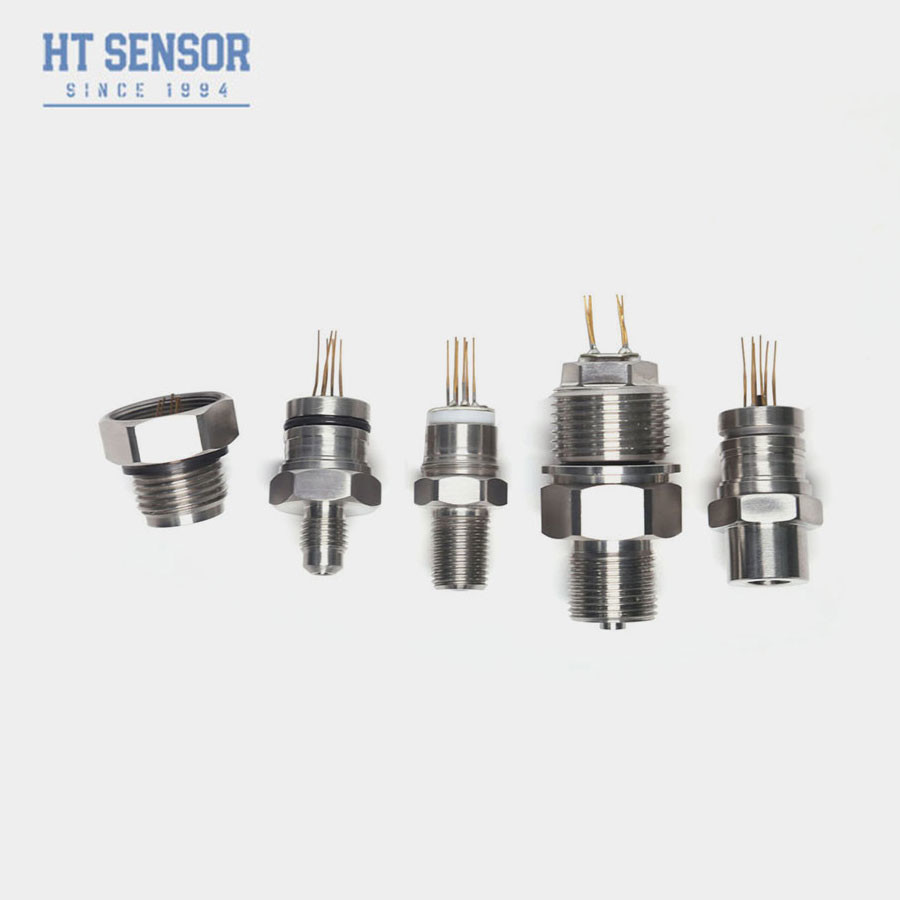

| Конструкция | |
| тип 1 | |
| тип 2 | |
| Электрическое соединение и компенсация |
|
|
| Примеры отбора |
| Советы по заказу |
требуемый воздух герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
