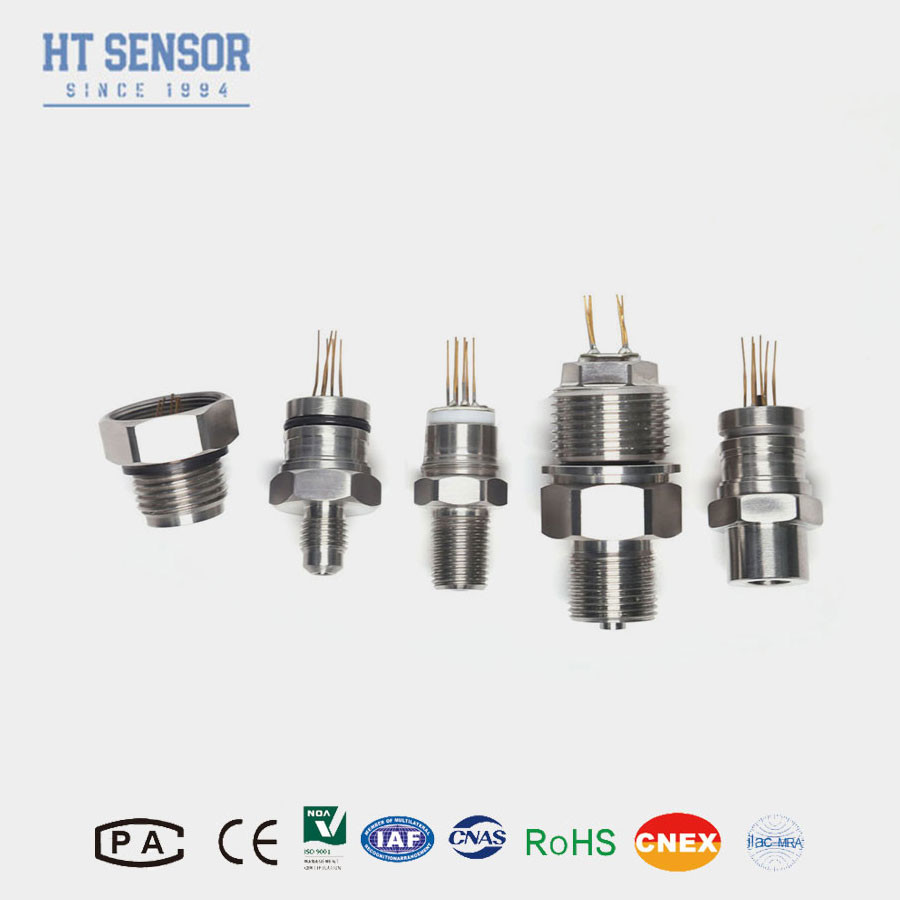

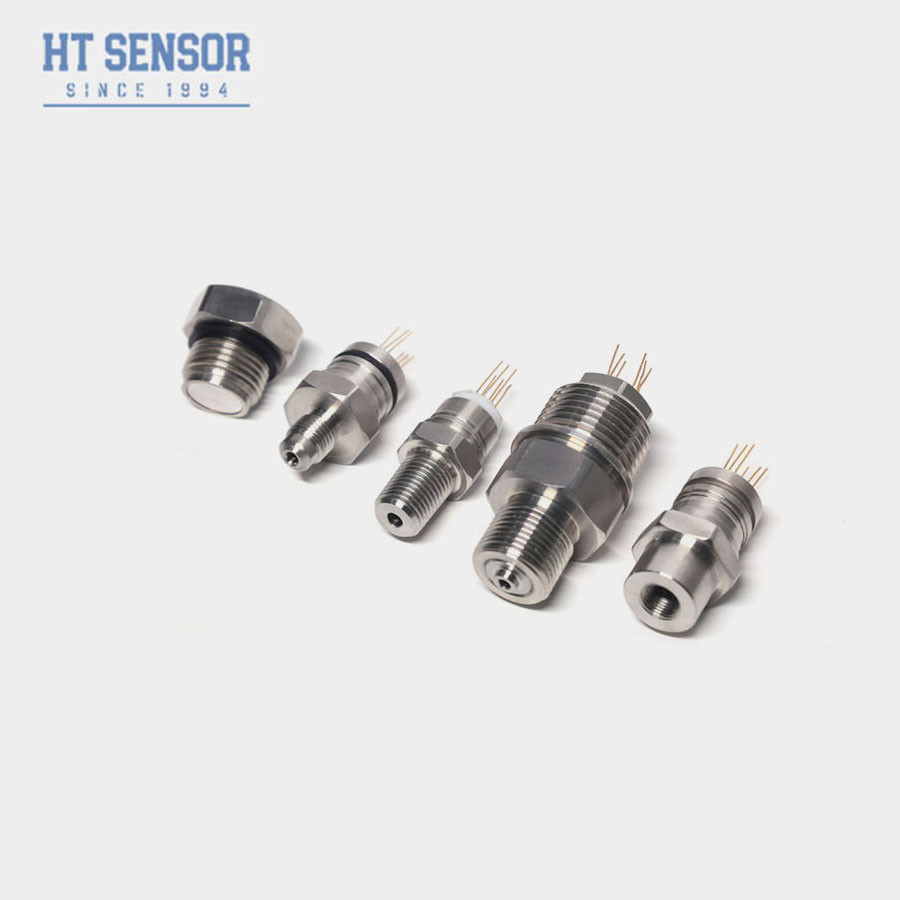

15 мм OEM кремниевый датчик давления с 1/4npt нитью для измерения уровня жидкости

15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement
15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement 15mm OEM Silicon Pressure Sensor With 1/4npt Thread For Liquid Level Measurement
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT15
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 шт/месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT15 Тип нитки: может иметь нить
Тип проводки: Позолоченные коварные шпильки или четырехпроволочные Среднее измерение: Газ и жидкость
Сила: 5-10VDC /1,5 мА Выпуск: 10 мв/В 100+-30 мв
Ключевые слова: Мини-сенсор Транспортный пакет: Картон
Торговая марка: Хэнтонг Материал: 316L из нержавеющей стали
Выделить:

15 мм силиконовый датчик давления

,

Датчик давления кремния для измерения уровня жидкости

,

1/4npt Силиконовый датчик давления

Характер продукции

HT15 15mm OEM 316L Силиконовый датчик давления из нержавеющей стали для испытания жидкости

HT15 Силиконовый пьезорезистивный датчик давления



Введение кремниевого датчика давления:


HT15 представляет собой кремниевый пьезорезистивный датчик давления с высокостабильными диффузными кремниевыми элементами в его ядре.Он использует пьезорезистивный эффект диффузного кремния для измерения давления жидкостей и газовДатчик может преобразовывать сигналы измерения давления и уровня в мв. Датчик имеет быстрый и точный интерфейс.Нелинейность датчика рассчитывается на основе метода BFSL наименьшего квадрата, который широко используется в воздушном компрессоре, системе охлаждения и других приложениях.
Характеристики продуктаиз кремниевого датчика давления:

  • Использует передовую технологию и заключен в 316L нержавеющей сталижилье
  • Широкий диапазон измерений 0~350KPa~60MpaS
  • Высокая надежность и отличная стабильность
  • Различные натянутые интерфейсы, доступные для выбора
Заявленияиз кремниевого датчика давления:
  • Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
  • Компактный дизайн, идеально подходит для приложений с ограниченным пространством
  • Используется в системах управления процессом для контроля и контроля давления
  • Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления
Электрическая производительностьиз кремниевого датчика давления:
  • Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
  • Импеданс ввода:3KΩ~6KΩ
  • Импеданс выхода:2.5KΩ~6KΩ
  • Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода

Параметры производительностииз кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 350 кПа, 1000 кПа, 2000 кПа
Абсолютное (А) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS
  Тип Макс Единица
Линейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выпуск в полном объеме   100±10 100±30 mV
Нулевая смещение Temp. Дрейф   ±0.5 ± 1 % F.S
Полномасштабная температура. Дрейф. ±0.5 ± 1 % F.S
Компенсированный временный. 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 80MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес около 20 г.
Параметры испытываются в следующих условиях: 1,5mA @ 25°C

Конструкция

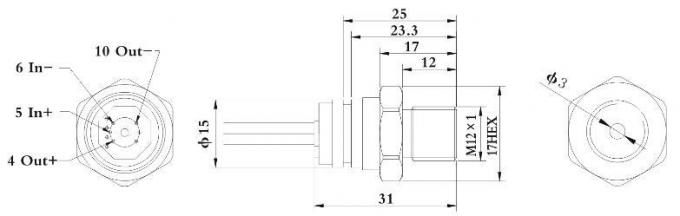

тип 1 15 мм OEM кремниевый датчик давления с 1/4npt нитью для измерения уровня жидкости 0

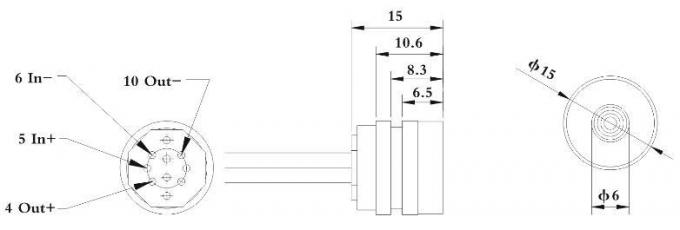

тип 2 15 мм OEM кремниевый датчик давления с 1/4npt нитью для измерения уровня жидкости 1

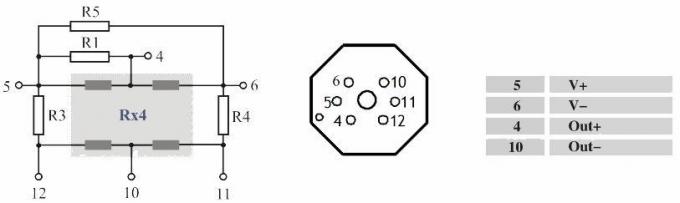

Электрическое соединение и компенсация

15 мм OEM кремниевый датчик давления с 1/4npt нитью для измерения уровня жидкости 2

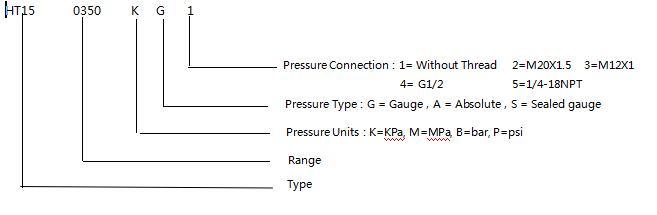

Примеры отбора
15 мм OEM кремниевый датчик давления с 1/4npt нитью для измерения уровня жидкости 3

Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемый воздух герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать засорения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
