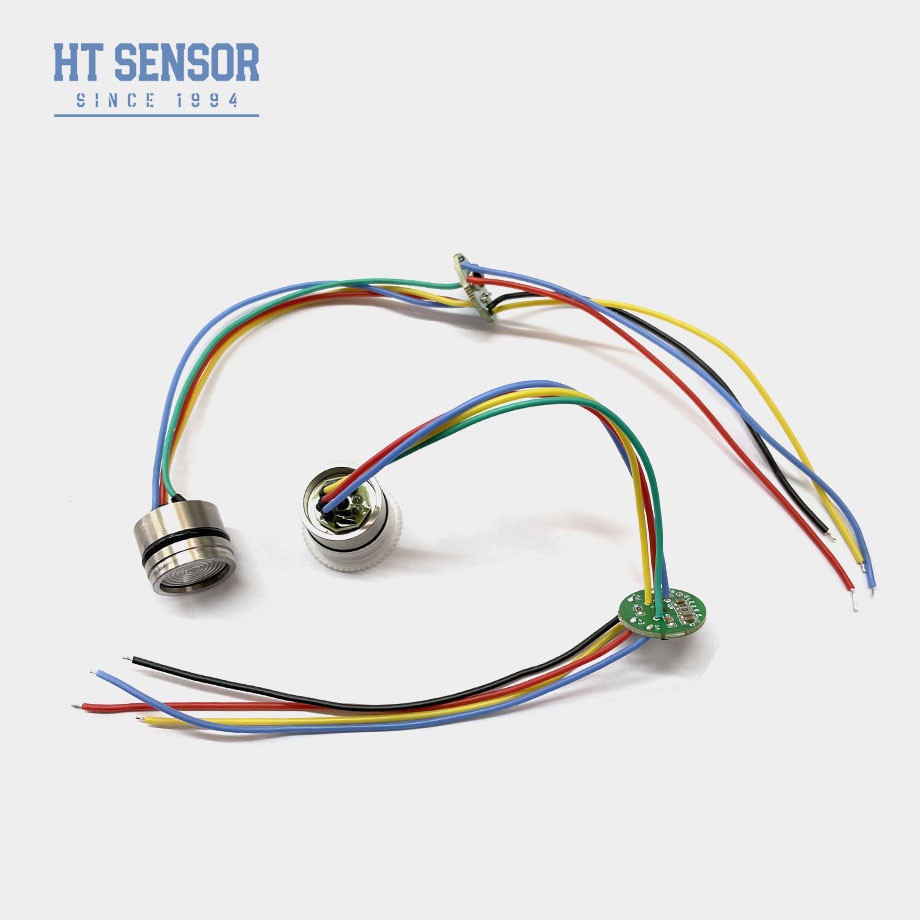

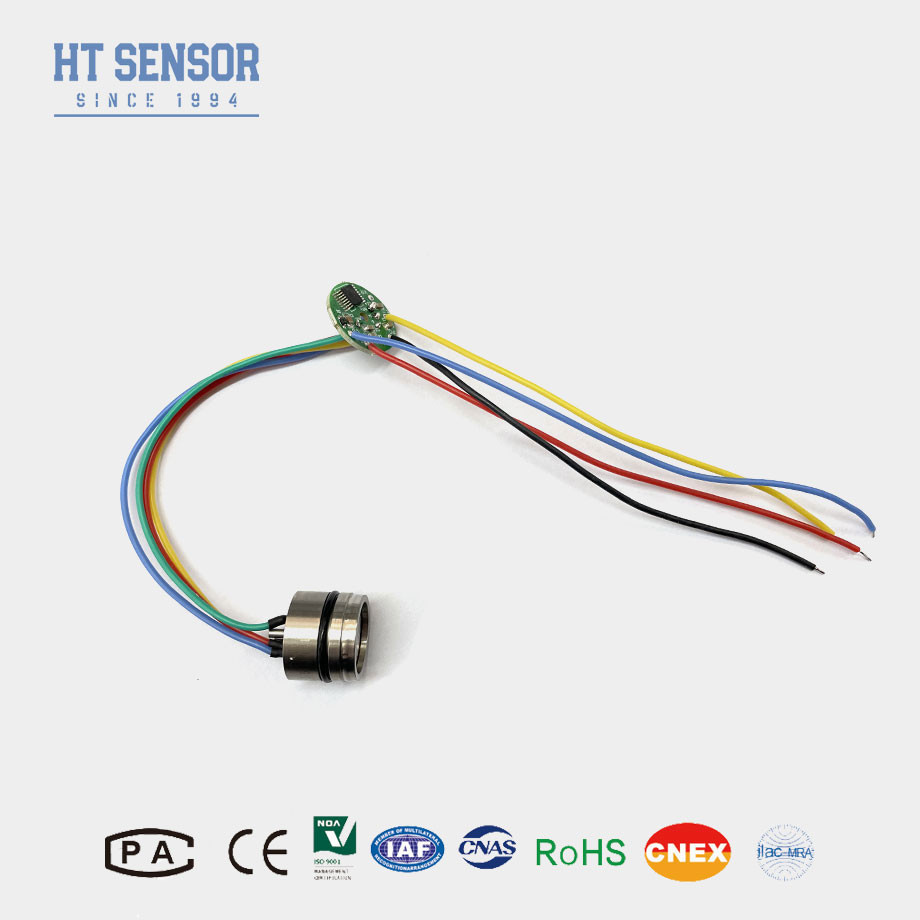

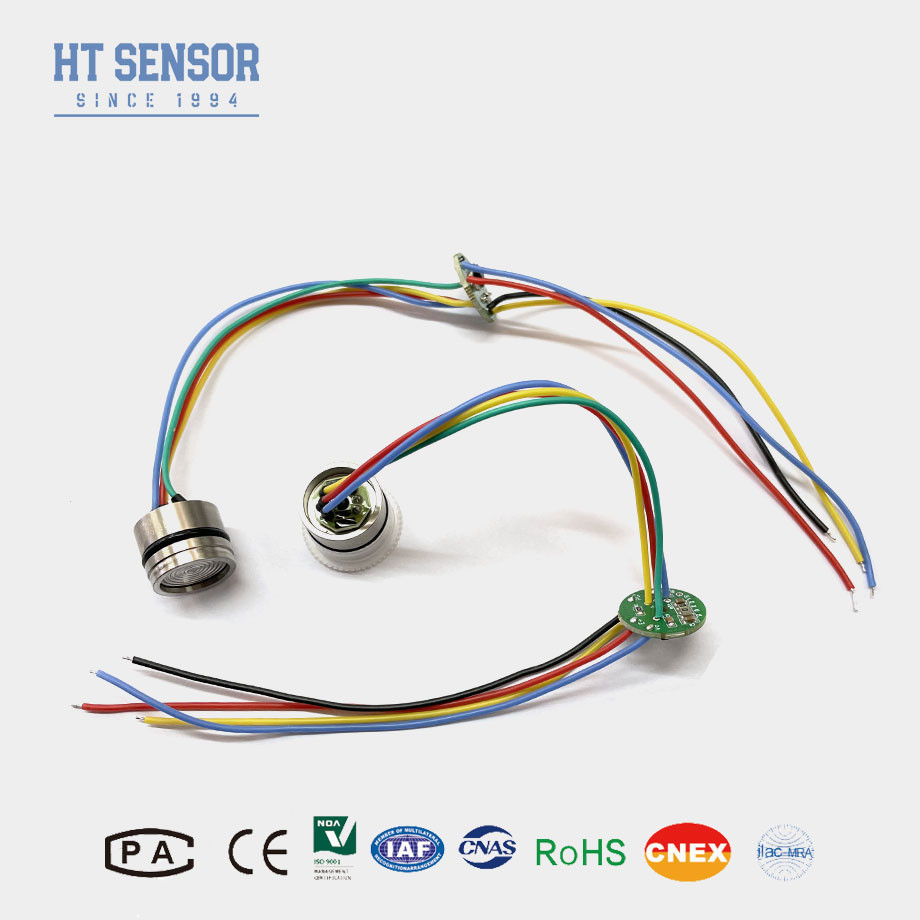

19 мм высокочувствительный пиезорезистивный диффузный кремниевый датчик давления
Product Details
| Материал: | 316L | минимальный диапазон: | -100Kpa |
|---|---|---|---|
| Максимальный ряд: | 60MPa | Поставки: | 1.5mA |
| Выпуск: | 100 мв + 30 мв | дискретный: | Четырехцветная силиконовая проволока или позолоченная булавка |
| Модель: | HT19 | Высокий: | 12 мм |
| Нефть: | диффузионный кремний | Нить: | - Нет. |
| Выделить |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
19 мм Диффузный кремниевый датчик давления Пиезорезистивный датчик давления
Введение кремниевого датчика давления:
HT19 пьезорезистивный кремниевый датчик давления, основным компонентом которого является высокостабильный диффузный кремниевый датчик.Это полупроводниковое устройство, которое преобразует механическое давление в электрический сигнал, используя пьезорезистивный эффект в кремнии.Он широко используется в промышленности, автомобилестроении, медицине и потребительских приложениях из-за своей высокой чувствительности, потенциала миниатюризации и экономической эффективности.
Характеристики продуктаСиликоновый датчик давления:
- Высокая чувствительность: обнаруживает незначительные изменения давления (например, < 1 mbar).
- Линейный выход: хорошо характеризующаяся реакция на изменения давления.
- Компактный размер: технология MEMS позволяет интегрироваться в небольшие системы.
Заявления из кремниевого датчика давления:
- Измерение давления газа и жидкости
- Нефтедобыча
- Водоснабжение, теплоснабжение города
- Система управления процессом
- Инспекция авиации и судоходства
- Гидравлическое давление
Электрические данные кремниевого датчика давления
Поставки:1.5mADC Входное сопротивление:3KΩ~6KΩ
Выходная импеданс:2.5KΩ~6KΩ Сопротивление изоляции:≥100MΩ/50VDC
Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы кремниевого датчика давления
| Параметры |
Диапазон: 0 ~ 10 КПа, 20 КПа, 35 КПа, 100 КПа, 200 КПа, 350 КПа, 700 КПа, 1 МПа, 2 МПа,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Типичный | Макс. Макс. | Объекты | ||
| Нелинейность давления |
±0.15 |
±0.3 | % F.S | |
| Повторяемость давления и гистерез | 0.02 | 0.05 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выход на расстояние | ≤ 20 КПа | 50±10 | 50±30 | mV |
| ≥ 35 КПа | 100±10 | 100±30 | mV | |
| Ошибка температуры - нулевая | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Время ошибки температуры | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Доказательство давления | 3X Номинальный диапазон или 120 МПа, в зависимости от того, какой из них меньше | - Я не знаю. | ||
| Диапазон температуры работы | -20~80 | °C | ||
| Компенсированный диапазон температур | 0~70, 0~50 ((Расстояние ≤20KPa) | °C | ||
| Диапазон температуры хранения | -40 ~ 125 | °C | ||
Примечание:Вышеприведенный параметр при условии:Поставка: 1,5mA Температура: 25°C
Размер
Примечание:
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения требуемой герметичности
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать засорения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
FQA:
1.Q: Какие особенности вашего датчика давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки.
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отправки, и наши послепродажи отвечают на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
