Высокоточный датчик передатчика давления с максимальной дальностью 120 м для промышленных применений

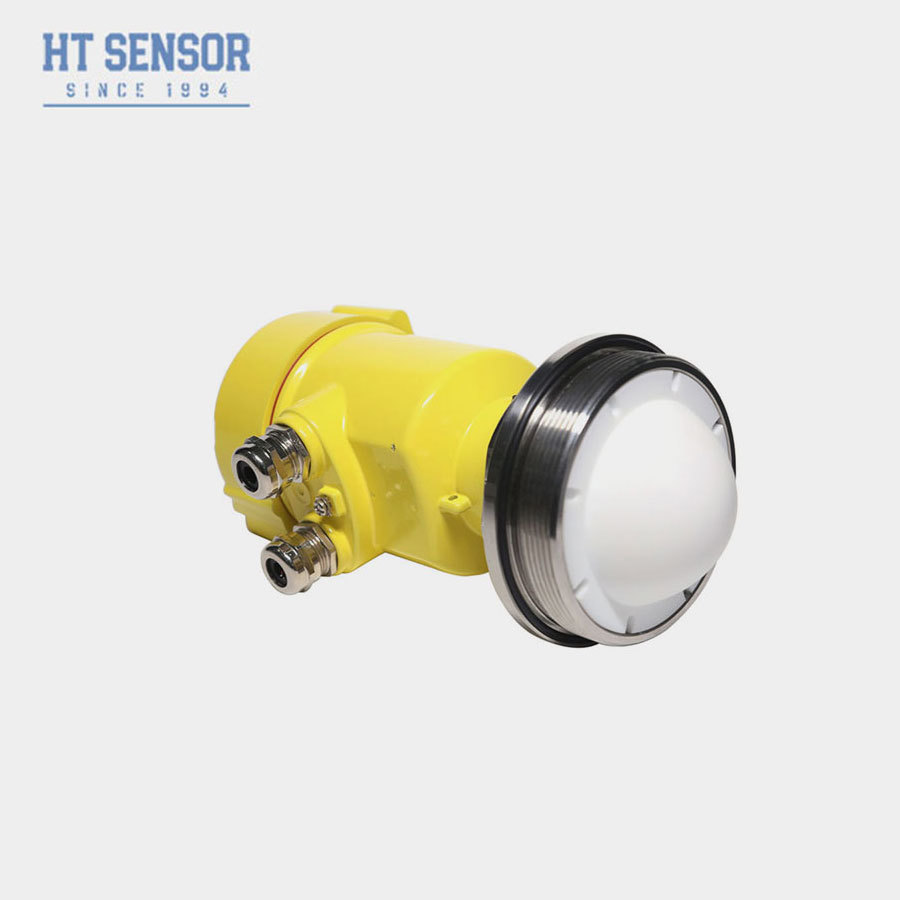

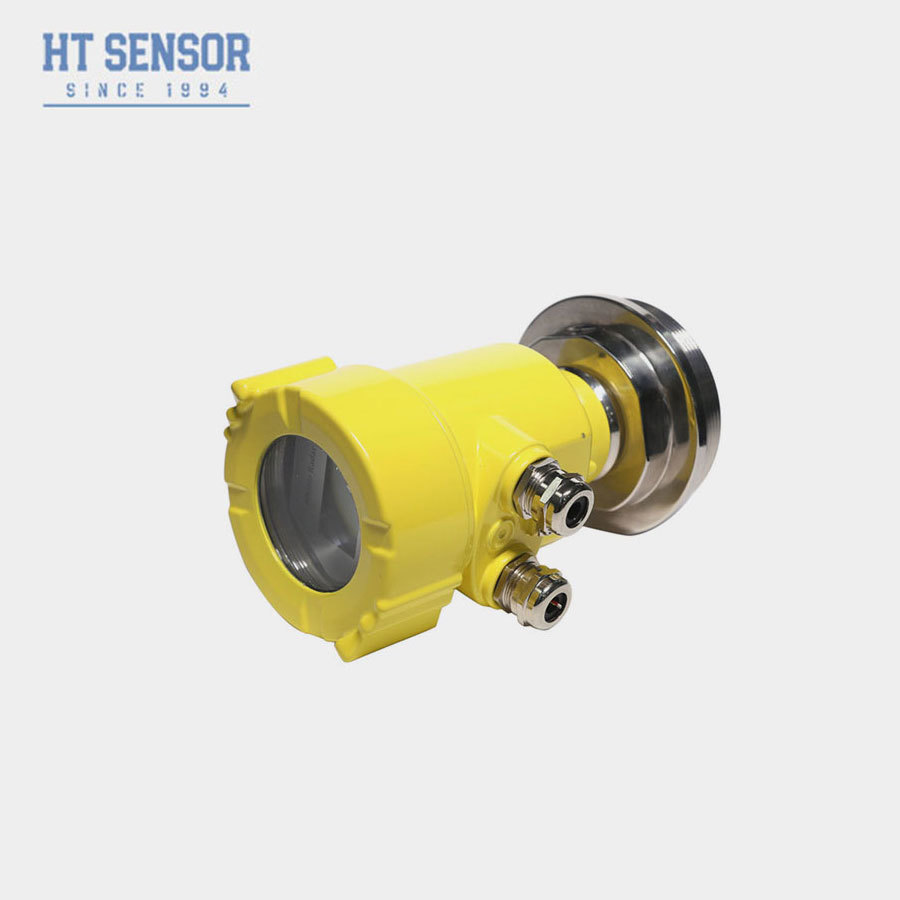

                                                                                                   80G радарный уровнемер

 Введение в производство:

     Радарные продукты с частотной модуляцией непрерывной волны (FMCW) 76-81 ГГц поддерживают как четырехпроводные, так и двухпроводные приложения. Благодаря нескольким моделям максимальная дальность может достигать 120 м, а мертвая зона составляет всего 10 см. Благодаря более высокой рабочей частоте и меньшей длине волны, он особенно подходит для твердых применений. Излучая и принимая электромагнитные волны через линзу, он предлагает уникальные преимущества в условиях высокой запыленности и суровых температур (до +200℃). Прибор предоставляет варианты фланцевого или резьбового монтажа, что делает установку простой и удобной.

 Преимущества:

     Основанный на разработанном нами КМОП-чипе миллиметровых волн, реализована более компактная РЧ-архитектура, более высокое отношение сигнал/шум и меньшая мертвая зона.

    Рабочая полоса пропускания 5 ГГц позволяет продукту иметь более высокое разрешение и точность измерений.

    Самый узкий угол луча антенны составляет 3°, помехи в среде установки оказывают меньшее влияние на прибор, а установка более удобна.

    Более короткая длина волны имеет лучшие характеристики отражения на твердой поверхности, поэтому нет необходимости использовать специальный универсальный фланец для наведения.

    Поддерживает отладку Bluetooth мобильного телефона для облегчения работы по техническому обслуживанию полевого персонала.

Технические характеристики:

 Установка:

    При установке следует обратить внимание на два момента: нацеливайтесь на уровень целевого материала и старайтесь обеспечить вертикальное падение на уровень материала; избегайте ложного эха. См. следующие типичные условия работы.

    Убедитесь, что в пределах диапазона луча нет препятствий, таких как лестницы и ступени.

                                                   Схема установки прибора

Прибор следует устанавливать на расстоянии не менее 20 см от стенки контейнера, в противном случае велика вероятность получения неверных показаний.

Установите на расстоянии не менее 20 см от стенки контейнера

Установка прибора должна обеспечивать, чтобы луч антенны обходил порт подачи, как показано на рисунке

Луч антенны обходит порт подачи

Конический контейнер должен обеспечивать, чтобы луч был направлен непосредственно на дно резервуара, в противном случае результаты измерений на дне резервуара могут быть неточными.

Конический резервуар должен обеспечивать, чтобы луч был направлен непосредственно на дно резервуара
