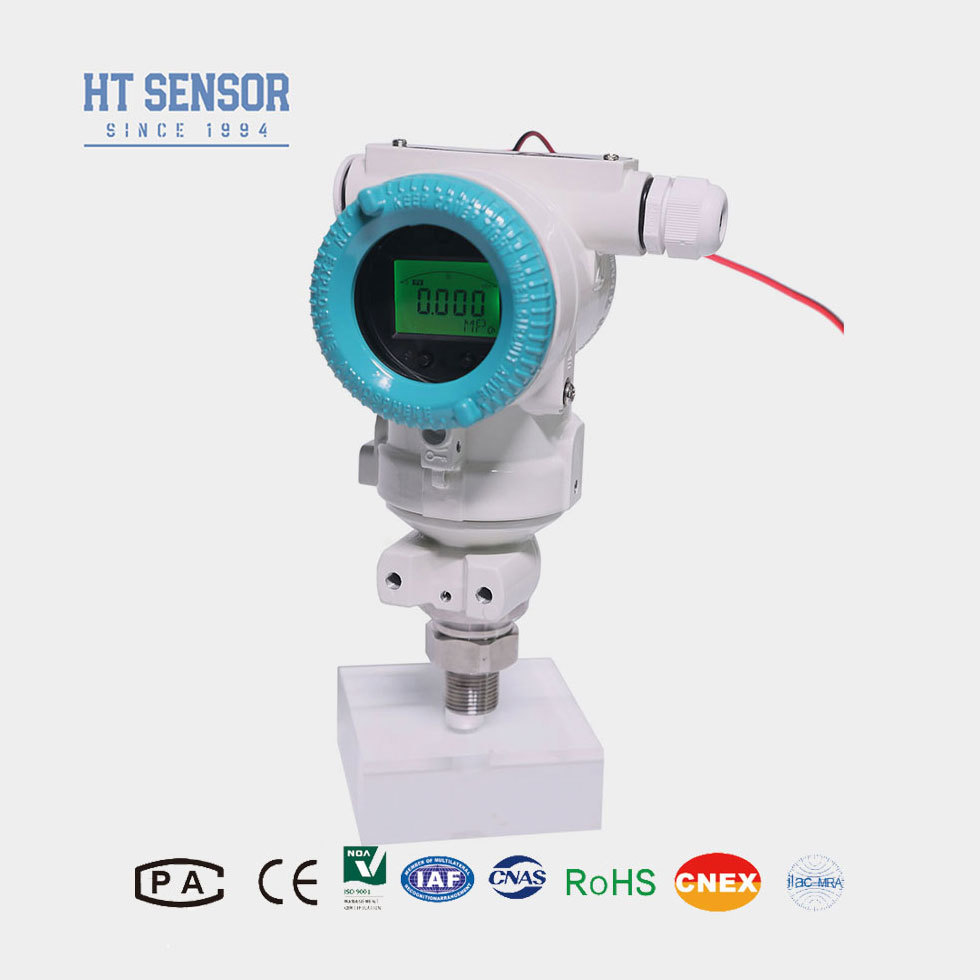

BP93420-III Цифровой датчик давления 0-100 МПа IP65
Product Details
| Модель №.: | BP93420-III | Измерение среды: | Жидкость |
|---|---|---|---|
| Точность: | 0,5% | Диапазон давления: | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| IP -рейтинг: | IP65 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Жилищный материал: | 316L | Частотная характеристика: | 2.4kHz |
| Масса: | ~1,2 кг | Перегрузка: | ≤ 1,5 раза от номинального диапазона |
| Точность @ 25ºC: | ± 0,25% (типично) ± 0,5% (максимум) | Долгосрочная стабильность: | ± 0,1%FS/год (типичный) ± 0,2%FS/год (максимум) |
| Рабочая температура: | -20ºC ~ 80ºC | Температура хранения: | -40ºC ~ 120ºC |
| Устойчивость к изоляции: | 100 МОм 100 В постоянного тока | ||
| Выделить |
Цифровой датчик давления 0-100 МПа,Промышленный датчик давления IP65,датчик давления с гарантией |
||
Product Description
Передатчик давления BP93420III использует для измерения сигнала технологию наполненного маслом кремниевого пиезорезистивного изолятора серии HT.Схема обработки сигнала преобразует сигналы датчиков в стандартные выходные сигналыСтрогое тестирование и скрининг старения компонентов обеспечивают стабильную, надежную производительность с сильной антиинтерферентной способностью.
- Широкий диапазон измерений с несколькими опциями интерфейса давления и защитой IP65
- Регулируемые выходные сигналы с возможностью отображения
- Настройка нулевой точки и полной шкалы
- Высокоточные диффузные кремниевые пьезорезистивные датчики давления
- Измерение не коррозионных газов и жидкостей в системах из нержавеющей стали 316L
- Нефтегазовая, химическая, металлургическая, энергетическая и гидрологическая промышленность
- Измерение давления в суровых наружных промышленных условиях
- Гидравлические и пневматические системы управления
| Параметр | Спецификация |
|---|---|
| Диапазон измерений | - 100 кПа... 0 кПа ~ 10 кПа... 100 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ≤ ± 0,1% ФС |
| Гистерез | ≤ ± 0,1% ФС |
| Долгосрочная стабильность | ± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | Литой алюминий |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~1,2 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода | |
| 0/1 ~ 5 В 0/1 ~ 10В 0.5 ~ 4.5 В | 5VDC | |
| Протокол связи RS485 | 3.6 ~ 30 В / батарея | 4 провода |
- Обеспечить среднюю совместимость с контактными частями продукта
- Взрывозащитные модели не включают цифровые головки дисплея
- Для передатчиков с ЖК-дисплеями и светодиодными экранами требуется энергоснабжение ≥ 20 ВДЦ
- Установка защитных устройств от молнии и обеспечение надлежащего заземления
- Для температур ниже -20oC укажите уплотнители O-кольца EPDM
- Длина кабеля по умолчанию: 1,5 м (полиэтиленовый материал)
- Укажите в заказах специальные требования (вибрация, EMI/RFI и т.д.)
| Код | Конструкция |
|---|---|
| IB | Трансмитер общего давления |
| IX | Дисплейный передатчик давления |
| IE | Упорный авиационный передатчик давления |
| IIC/III | Промышленный генеральный/дисплейный передатчик давления |
| Если | Устойчивый к влаге передатчик давления |
| IIE/IIIE | Общий/дисплейный передатчик давления |
| IN | Кондиционер специальный передатчик давления |
| IC | Высокотемпературный передатчик давления |
| IQ/IQT | Большая диафрагма/передатчик высокого давления |
Диапазон измерений:- 100 кПа... 0 кПа ~ 35 кПа...3.5MPa (0-X)Kpa или MPa (X означает фактический диапазон измерений)
| Код | Силовое питание |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Прочие |
| Код | Выходной сигнал |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 00,5-4,5 ВДС |
| Код | Подсоединение под давлением |
|---|---|
| J1 | M20x1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Прочие |
| Код | Электрическое соединение |
|---|---|
| В1 | Хиршманн |
| В2 | PG7 Включатель |
| В3 | Выход из запечатанного кабеля |
| В4 | 2088 Промышленные корпуса |
| В5 | 2088 Промышленный корпус с дисплеем |
| В6 | Прочие |
| Код | Тип давления |
|---|---|
| G | Давление измерения |
| А. | Абсолютное давление |
| S | Запечатанное эталонное давление |
