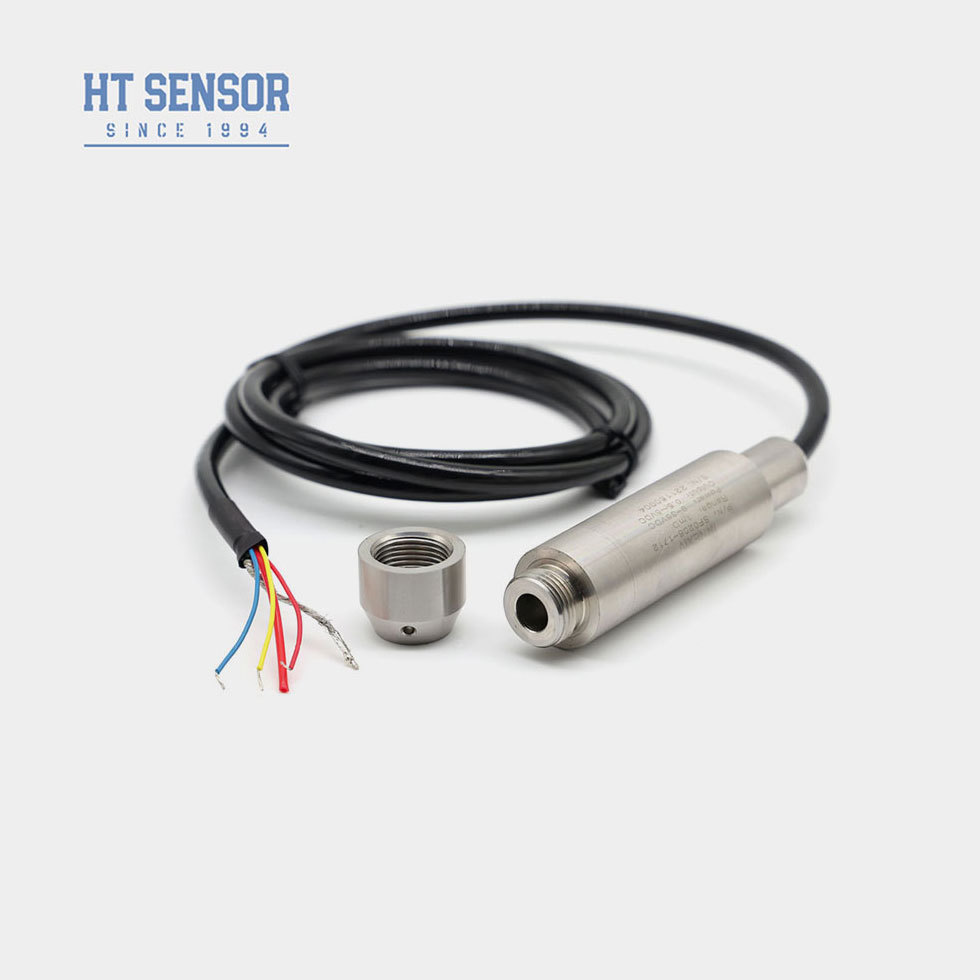

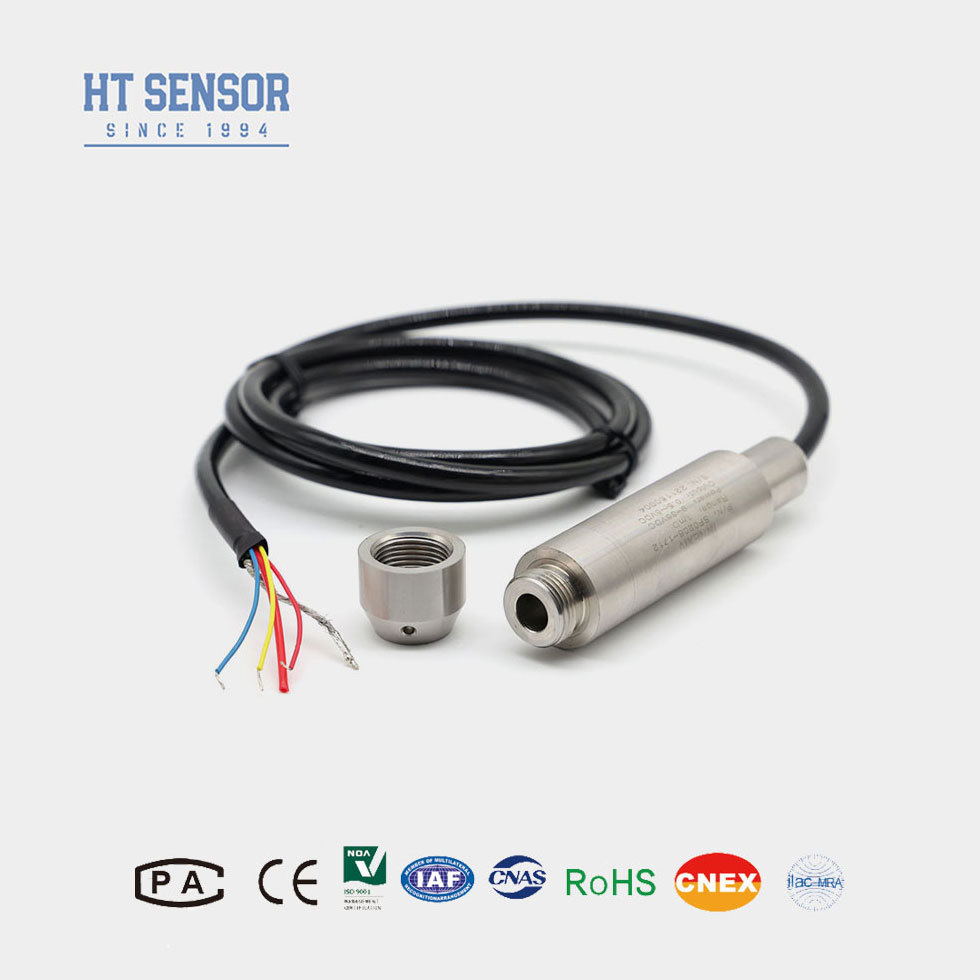

Погружаемый водонапорный передатчик с пиезорезистивной изоляцией серии HT, наполненным маслом, для точного измерения уровня
Product Details
| Диапазон давления: | 0-1m-400 mH2O | Точность: | 00,25%,00,5% |
|---|---|---|---|
| IP -рейтинг: | IP68 | Вес нетто: | 0,3 кг |
| Материал диафрагмы: | 316L нержавеющая сталь | Жилищный материал: | 304S.S. |
| Выходной сигнал: | 4-20 мА | Источник питания: | 24 В |
| Диапазон измерений: | 0 ~ 10M… 400 м | Перегрузка емкости: | ≤ 2 -кратный рейтинг |
| Повторяемость: | ± 0,03% (тип.) ± 0,05% FS (макс.) | Рабочая температура: | -20~80oC |
| Температура хранения: | -30 ~ 100ºC | Устойчивость к изоляции: | > = 100 МОм@100 В постоянного тока |
| Уровень взрывостойкости: | ExiaIICT6 | ||
| Выделить |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- Полностью корпус из нержавеющей стали, подходит для различных условий испытаний
- Измерение погружным зондом для простоты установки
- Разнообразные варианты выходного сигнала
- Взрывозащищенная маркировка: ExiaIICT6
- Высокая степень защиты: IP68
- Варианты кабеля PE или PU
- Совместимость с 316LSS и некоррозионными жидкостями
- Мониторинг уровня воды в сточных водах, промышленных/муниципальных водах, резервуарах, скважинах, реках, морской воде и озерах
- Измерение уровня топлива в дизельных и топливных баках
| Диапазон измерения | 0~10м...400м |
| Тип давления | Манометрическое давление, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 2X номинальный диапазон |
| Точность при 25ºC | ±0,25% (тип.) ±0,5% (макс.) |
| Повторяемость | ±0,03% (тип.) ±0,05%FS (макс.) |
| Гистерезис | ±0,03% (тип.) ±0,05%FS (макс.) |
| Долгосрочная стабильность | ±0,2%F.S/год (макс.) |
| Температурный дрейф нуля | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Температурный дрейф диапазона | ±0,01%FS/ºC(>100KPa), ±0,02%FS/ºC (≤100Kpa) |
| Компенсационная температура | 0-50ºC (0-1м. 0-2м); 0-70ºC |
| Рабочая температура | -20~80ºC |
| Температура хранения | -30~100ºC |
| Вибрация | 10g,55Hz ~ 2kHz |
| Материал корпуса | 1Cr18Ni9Ti |
| Материал диафрагмы | Нержавеющая сталь 316L |
| Сопротивление изоляции | >=100MΩ@100VDC |
| Взрывозащищенность | ExiaIICT6 |
| Степень защиты | IP67, IP68 |
| Уплотнение уплотнительным кольцом | Фторкаучук |
| Вес | ~0,3 кг (без кабеля) |
| Материал кабеля | Полиэтилен, полиуретан |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода | |
| 0/1~5 В | 5 В постоянного тока | |
| 0/1~10 В | ||
| 0,5~4,5 В | ||
| Протокол связи RS485 |
- Убедитесь, что измеряемая среда совместима с компонентами продукта
- Укажите плотность измеряемой среды
- Для условий сильных электромагнитных/радиочастотных помех предоставьте подробную информацию
- Установите устройства защиты от молнии и обеспечьте надлежащее заземление
| Код | Описание |
|---|---|
| BH93420 | Датчик давления |
| I | Диапазон измерения: 0~10м...400м |
| D1 | Источник питания: 24 В постоянного тока |
| D2 | Источник питания: 5 В постоянного тока |
| D3 | Источник питания: другое |
| S1 | Выходной сигнал: 4~20 мА постоянного тока |
| S2 | Выходной сигнал: 1~5 В постоянного тока |
| S3 | Выходной сигнал: 0~5 В постоянного тока |
| S4 | Выходной сигнал: 0~10 мА постоянного тока |
| S5 | Выходной сигнал: 0~20 мА постоянного тока |
| S6 | Выходной сигнал: 0~10 В постоянного тока |
| S7 | Выходной сигнал: 0,5~4,5 В постоянного тока |
| S8 | Выходной сигнал: RS485 |
| G | Тип давления: манометрическое давление |
| A | Тип давления: абсолютное давление |
| S | Тип давления: герметичное опорное давление |
| 01 | Материал: нержавеющая сталь 304 |
| 02 | Материал: нержавеющая сталь 316L |
| C1 | Материал кабеля: PE |
| C2 | Материал кабеля: PU |
Product Highlights
BH93420I Погружной датчик уровня жидкости BH93420-I - это датчик уровня воды, в котором в качестве измерительного элемента сигнала используется пьезорезистивный изоляционный маслонаполненный сердечник серии HT. Разработанный с полностью корпусом из нержавеющей стали и компактной цельной конструкцией...
