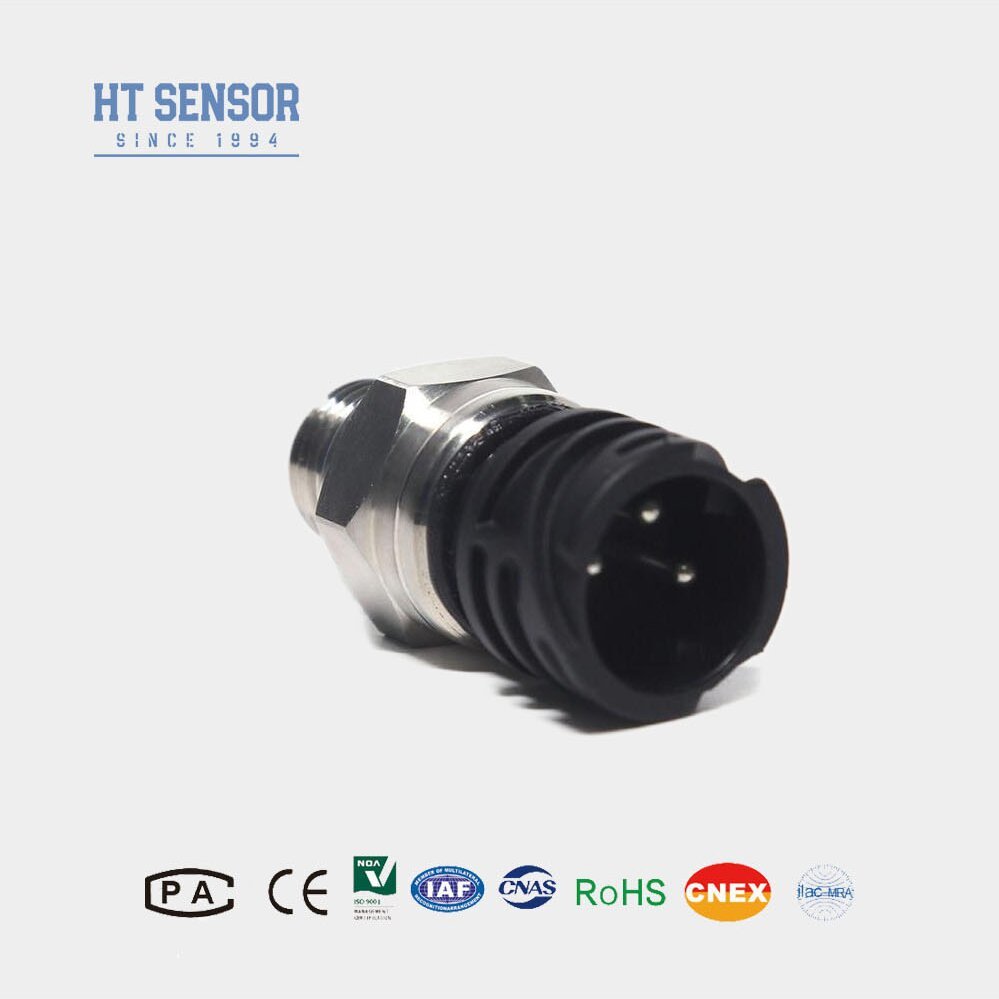

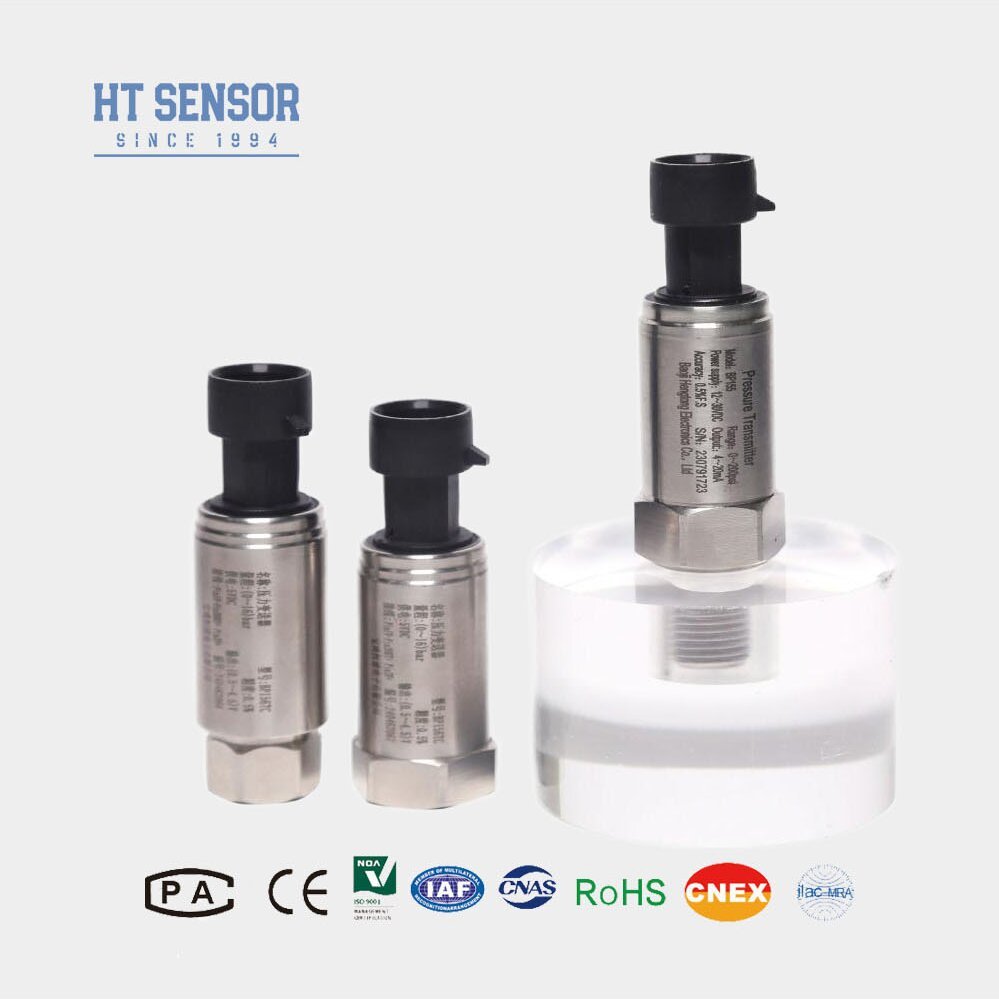

BP155 4-20mA датчик давления 0,25% точность IP65 316L нержавеющая сталь
Product Details
| Модель №: | BP155 | Измерение среды: | Газ |
|---|---|---|---|
| Точность: | 0,25% | Диапазон давления: | 0kpa~10kpa...5MPa |
| IP -рейтинг: | IP65 | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Жилищный материал: | 316L | Долгосрочная стабильность: | 00,1% Ф.С./год |
| Материал диафрагмы: | 316L | Рабочая температура: | -20ºC ~ 80ºC |
| Температура хранения: | -40ºC ~ 120ºC | Выходной сигнал: | 4 ~ 20 мА |
| Напряжение снабжения: | 12 ~ 30VDC | Частотная характеристика: | 2.4kHz |
| Устойчивость к изоляции: | 100 МОм 100 В постоянного тока | ||
| Выделить |
Датчик давления 4-20mA с точностью 0,25%,Датчик давления из нержавеющей стали IP65 |
||
Product Description
Передатчик давления BP155 является экономически эффективным решением, специально разработанным для воздушных компрессоров и охлаждения. Включая новейшие технологии, она оснащена высокопроизводительной передаткой, разработанной собственной деятельностью. Этот компактный передатчик обеспечивает сильную устойчивость к влажности и превосходные антиэлектромагнитные помехи. Строгие процессы испытаний и выбора старения для компонентов и готовой продукции обеспечивают стабильную, надежную производительность.
- Широкий диапазон измерений со структурой нержавеющей стали и разнообразными вариантами интерфейса давления
- Компактный и легкий дизайн для легкой установки
- Регулируемые настройки с ноль и полномасштабными
- Высокая точность измерения со всей конструкцией из нержавеющей стали
- Измерение давления некоррозийных газов и жидкостей (316L из нержавеющей стали)
- Приложения морской и авиационной промышленности
- Промышленные процессы, включая нефть, химические, металлургии, производство электроэнергии и гидрология
- Гидравлические и пневматические системы управления
| Диапазон измерений | 0 кПа ~ 10 кПа… 5 МПа |
| Тип давления | Давление датчика, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 1,5 раза от номинального диапазона |
| Точность @ 25ºC | ± 0,25% (типично) ± 0,5% (максимум) |
| Повторяемость и гистерезис | 0,02%FS (тип.) 0,05%FS (макс.) |
| Долгосрочная стабильность | ± 0,1%FS/год (тип.) ± 0,2%FS/год (макс.) |
| Дрейф температуры с нулевой точкой | ± 0,02%FS/ºC (≤100 кПа) ± 0,01%FS/ºC (> 100 кПа) |
| Полный дрейф температуры | ± 0,02%FS/ºC (≤100 кПа) ± 0,01%FS/ºC (> 100 кПа) |
| Частотная характеристика | 2,4 кГц |
| Температура компенсации | 0-70ºC (≤10 МПа, настраиваемое) |
| Рабочая температура | -20ºC ~ 80ºC |
| Температура хранения | -40ºC ~ 120ºC |
| Вибрация | 10G, 55 Гц ~ 2 кГц |
| Жилищный материал | 304,316L |
| Материал диафрагмы | 316L |
| Устойчивость к изоляции | 100 МОм 100 В постоянного тока |
| Защитный рейтинг | IP65 |
| Уплотнение кольца | Флуоро резина |
| Выходной сигнал | Напряжение снабжения | Вывод типа |
|---|---|---|
| 4 ~ 20 мА | 12 ~ 30 В | 2/3/4 провода |
| 0 ~ 10/20 мА | 3 провода | |
| 0/1 ~ 5 В. 0/1 ~ 10 В. 0,5 ~ 4,5 В. |
5 В |
- Обеспечить среднюю совместимость с контактными частями продукта
- Взрывозащитные модели исключают цифровые головки дисплея
- Для моделей ЖК -дисплея/светодиода источник питания должен быть ≥20 В постоянного тока
- Установите устройства молниеносной защиты и обеспечить правильное заземление
- Для температуры ниже -20ºC укажите уплотнительное уплотнение EPDM
- Длина кабеля по умолчанию: 1,5 м (полиэтиленовый материал)
- Укажите особые требования (вибрация, EMI и т. Д.) При заказе
| Руководство по заказу | |||||||||
| BP15X | Передатчик давления | ||||||||
| Код | Схема строительства | ||||||||
| 5 | Packard Plug | 6 | M12*1 Коннектор | ||||||
| 7 | Mini Din Connector | 8 | Hirschmann Connector | ||||||
| Диапазон измерений | 0 кпа ～ 10 кПа… 10 МПа | ||||||||
|
(0-х) кПа или mpa |
X: указывает фактический диапазон измерения | ||||||||
| Код | Источник питания | ||||||||
| D1 | 24 В | ||||||||
| D2 | 5 В | ||||||||
| D3 | Другой | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ～ 20madc | S5 | 0 ～ 20madc | ||||||
| С2 | 1 ～ 5VDC | С 6 | 0 ～ 10 В постоянного тока | ||||||
| S3 | 0 ～ 5VDC | S7 | 0,5 ～ 4,5 В постоянного тока | ||||||
| S4 | 0 ～ 10madc | ||||||||
| Код | Подключение к давлению | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 npt | ||||||||
| J4 | 1/8npt | ||||||||
| J5 | 7/16-20Unf | ||||||||
| Код | Тип давления | ||||||||
| Глин | Давление | ||||||||
| А | Абсолютное давление | ||||||||
| С | Запечатанное опорное давление | ||||||||
