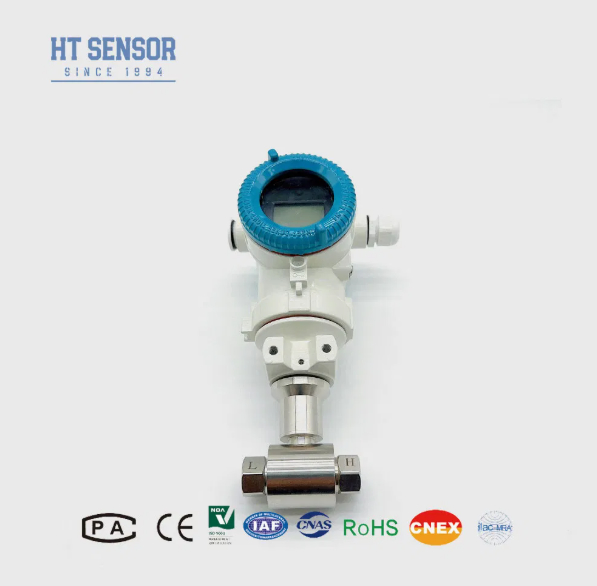

Дигитальный передатчик дифференциального давления с пшеничным мостом из алюминиевого сплава для промышленных применений
Product Details
| Дизайн: | Принять индивидуальные | Соединитель: | M12*1 |
|---|---|---|---|
| Наполненные маслом: | Масло кремния | Ключевые слова продукта: | автоматические датчики давления воздуха |
| Тип проводки: | Четырехпроводный | Тип структуры: | Диффузный силиконовый передатчик давления |
| Тюлень: | EPDM, FPM, FKM | Поставлять: | 1,5 мА |
| Процесс подключения: | 1/2" NPT male | ||
| Выделить |
Дифференциальный передатчик давления из алюминиевого сплава,Цифровой ЖК-дисплей передатчика датчика давления,Передатчик давления с диффузионным кремнием и мостом Уитстона |
||
Product Description
Датчик разницы давления жидкости
Трансмитер дифференциального давления BP93420DII
Дифференциальный передатчик давления BP93420DII использует пиезорезистивный диффузный кремниевый датчик.сигнал выхода Wheatstone моста поддерживает отличную линейность с разницей в давленииИдеально подходит для измерения дифференциального давления газа и жидкости в нефтегазовой, химической, энергетической и гидрологической промышленности.
- Конструкция из нержавеющей стали для компактной конструкции и легкой установки
- Строгая компенсация температуры и скрининг старения обеспечивают стабильную и надежную производительность
- Гибкие варианты электрического интерфейса: подключение или прямая проводка
- Дифференциальное измерение давления для газов и жидкостей в нефтегазовых, химических, энергетических и гидрологических трубопроводах
- Мониторинг промышленных процессов в нефтедобывающей, химической, металлургической, энергетической и гидрологической отраслях
- Измерение давления в трубопроводе и в камере печи
| Диапазон измерений | 0-10KPa...~2MPa |
|---|---|
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°С~100°С |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода | |
| 0/1 ~ 5 В 0.5 ~ 4.5 В |
5VDC |
- Обеспечить совместимость измеренной среды с контактными частями продукта
- Для надежной работы между точкой измерения и передатчиком устанавливается трехклапанный коллектор
- Позиционные интерфейсы давления горизонтально во время установки для минимизации воздействия места
- Указать специальные требования (вибрация, удар, EMI/RFI) при заказе
| BP93420XX | Передатчик давления |
|---|---|
| Код | Конструкция |
| DII | Трансмитер дифференциального давления |
| Диапазон измерений | 0-10KPa...~2MPa |
| Код | Силовое питание |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Прочие |
| Код | Выходной сигнал |
| S1 | 4 ~ 20mADC |
| S5 | 0~20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0~10VDC |
| S3 | 0 ~ 5VDC |
| S7 | 00,5-4,5 ВДС |
| S4 | 0~10mADC |
| Код | Подсоединение под давлением |
| J1 | M20×1,5 Мужчина |
| J2 | G1/2 Мужчина |
| J3 | G1/4 Мужчина |
| J4 | 1/2 НПТ мужчина |
| J5 | Прочие |
| Код | Электрическое соединение |
| В1 | Хиршманн |
| В2 | PG7 Включатель |
| В3 | Выход из запечатанного кабеля |
| В4 | Прочие |
| Код | Тип давления |
| D | Дифференциальное давление |
