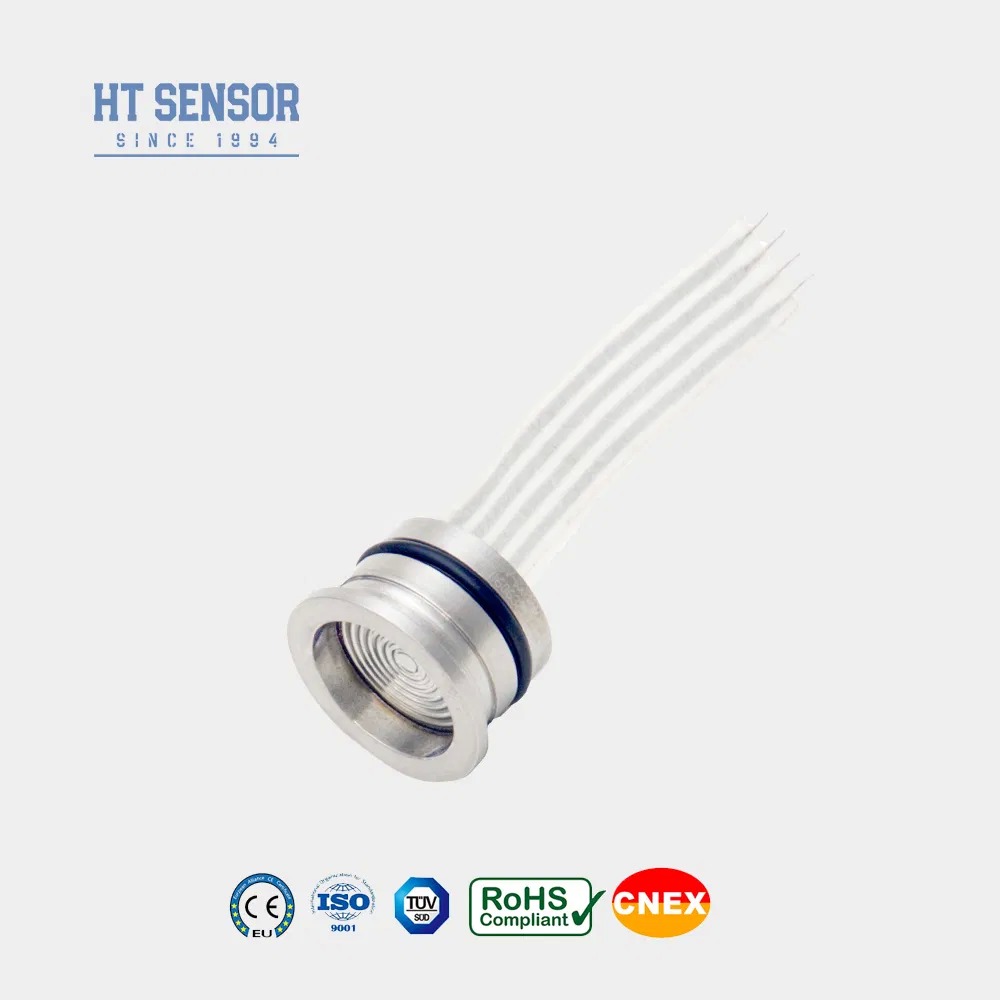

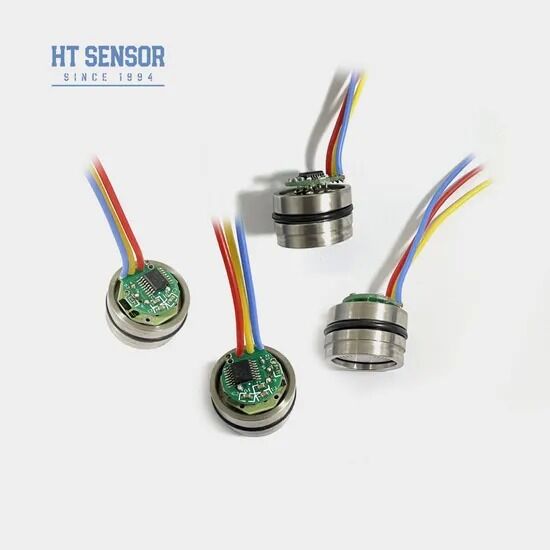

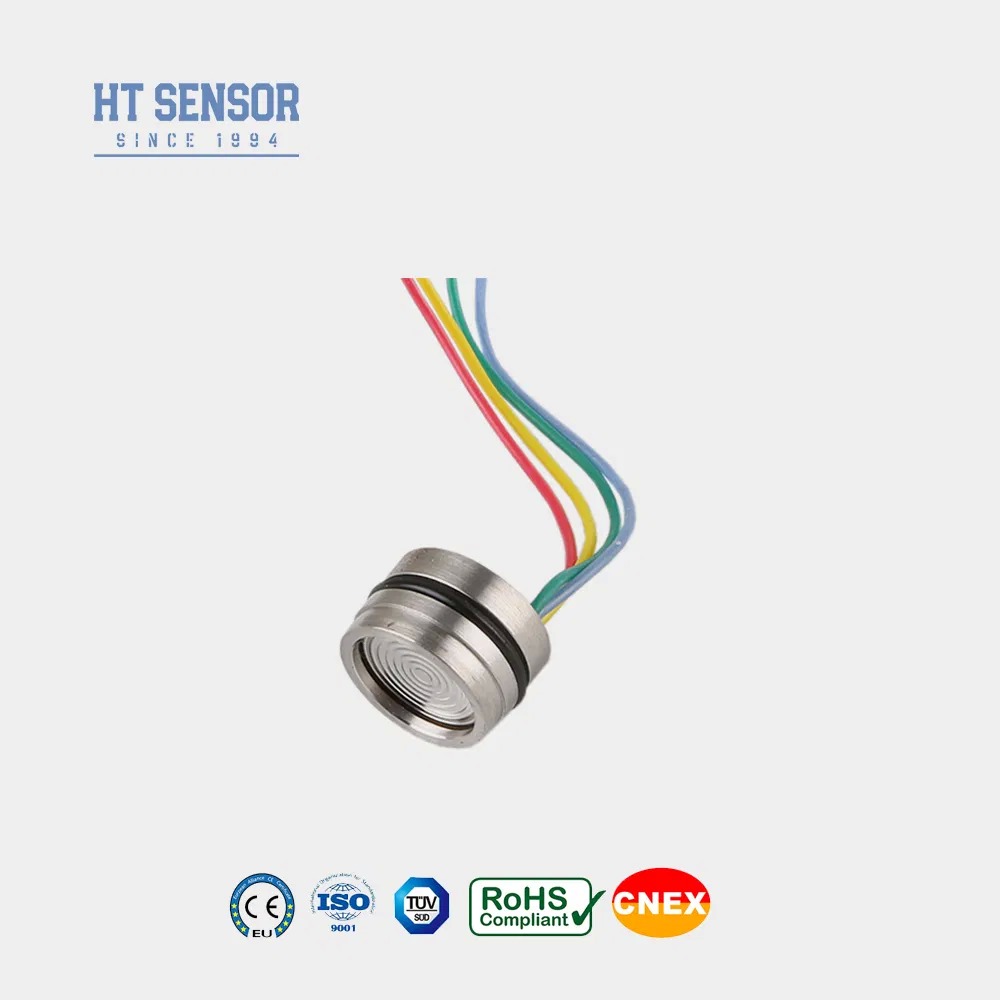

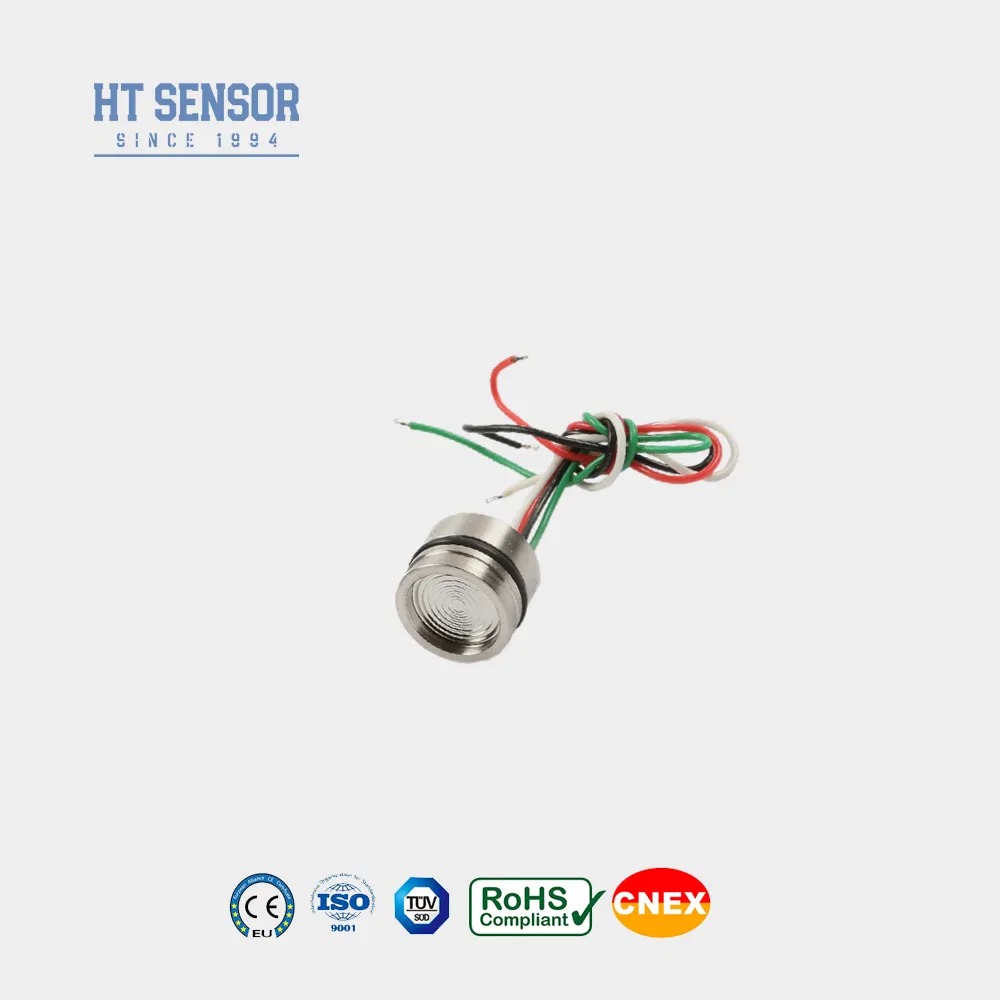

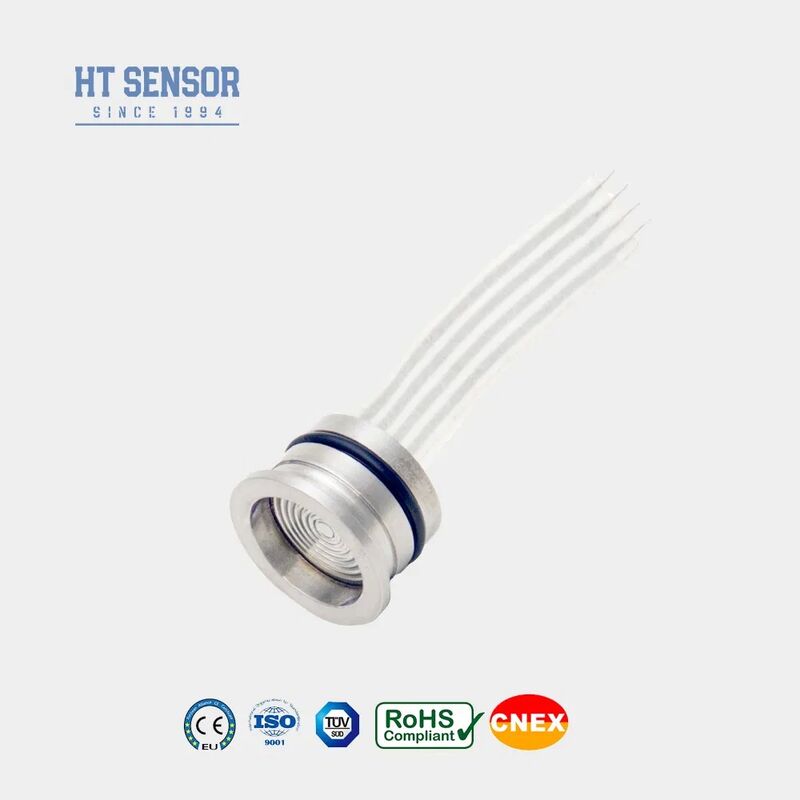

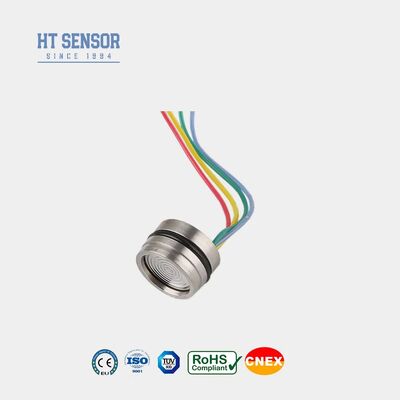

HT19V Датчики давления для преобразователей давления сжатого воздуха и газов
Product Details
| Модель №.: | HT19V | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Тип выходного сигнала: | Аналоговый тип | производственный процесс: | Интеграция |
| Материал: | Нержавеющая сталь | Тип потока: | Нет |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| IP-рейтинг: | IP65 | Индивидуальные: | Индивидуальные |
| Власть: | 10 В | Выход: | 10 мв/в |
| Диапазон: | 19 мм | Высокий: | OEM |
| Транспортный пакет: | коробка | Спецификация: | Индивидуальные |
| Торговая марка: | Датчик HT | Источник: | Китай |
| Код ТН ВЭД: | 9026209090 | Производственная мощность: | 50000 шт/год |
| Выделить |
HT19V датчик давления сжатого воздуха,преобразователь давления газа с гарантией,Датчик промышленного передатчика давления |
||
Product Description
Введение:
HT19V - это кремниевый пьезорезистивный датчик давления с основой из высокостабильногодиффузионного кремниевого элемента. Дифференциальное давление измеряемой средыпередается на кремниевую диафрагму через изоляционную диафрагму 316L игерметичное силиконовое масло. Он использует пьезорезистивный эффект диффузионного кремния для измерениядавления жидкостей и газов. Датчик давления HT26V оснащенуплотнительным кольцом для герметизации под давлением, что упрощает установку.
Особенности продуктаВходное сопротивление: 4 кОм ~ 20 кОм
- Постоянное напряжение питания и выход стандартных сигналов
- Высокая надежность и отличная стабильность
- Высота Применение
- Используется в морской и авиационной промышленностиПодходит для гидравлических и пневматических систем управления
- Используется в приложениях управления технологическими процессами
- Электрические характеристики
- :
- Выходное сопротивление: 2,5 кОм ~ 6 кОм
- Электрическое подключение: высокотемпературный провод 100 мм, ленточный кабель и
- штыревые разъемы.
- Параметры производительности: Манометрический (G)
| 10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |||||
| Абсолютный (A) | 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | Герметичный (S) | |||
| 3500 кПаS, 7 МПаS, 10 МПаS | |||||
| Тип | Макс. | ||||
| Нелинейность | ±0,15 | ±0,3 | |||
| %F.SмВ | 0,05 | 0,1 | Рабочая температура | ||
| Гистерезис | мВ | Выход при полной шкале | Рабочая температура | ||
| 0±10±2 | мВ | Выход при полной шкале | Рабочая температура | ||
| 50±1мВ | мВ | ≥35 кПа | ±1,5 | ||
| 100±2мВ | °C | ≤20 кПа | ±1 | ±1,5 | |
| °C | ≥35 кПа | ±0,8 | ±1,5 | ||
| %F.S | °C | ≤20 кПа | ±1 | Рабочая температура | |
| °C | 0~70 | °C | Рабочая температура | ||
| %F.S | °C | ≤20 кПа | 0~50 | Рабочая температура | |
| °C | 0~70 | °C | Рабочая температура | ||
| -20~80 | °C | Температура хранения | 0,2 % | ||
| °C | Допустимая перегрузка | 0,2 % | |||
| Разрывное давление | 0,2 % | ||||
| Долгосрочная стабильность | 0,2 % | ||||
| F.S/год | Материал диафрагмы | ||||
| Сопротивление изоляции | |||||
| Вибрация | |||||
| Удар | 100 г, 11 мс | ||||
| Время отклика | ≤1 мс | ||||
| Уплотнение уплотнительным кольцом | Нитрильный каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~25 г | ||||
| Параметры испытаны в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25 °C | |||||
| Электрическое подключение и компенсация | |||||
| 1. Обратите внимание на соответствие размера сердечника и корпуса передатчика во время сборки для достижения | требуемой герметичности | ||||
| 3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции. | |||||
5. Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника.
|
| FQA |
1.Q: Каковы особенности ваших датчиков давления?
A: Высокая точность, долговечность и отличная производительность. Доступна настройка.
2.Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей.
