Датчик давления из пьезорезистивного кремния Air Water 316L Standard OEM для преобразователя давления
Product Details
| Модель №.: | HT-IQ | Для: | Диффузный силиконовый передатчик давления |
|---|---|---|---|
| Тип выходного сигнала: | Аналоговый тип | производственный процесс: | Интеграция |
| Материал: | Нержавеющая сталь | Тип потока: | Нет |
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| IP-рейтинг: | IP65 | Индивидуальные: | Индивидуальные |
| Власть: | 1,5 мА/10 В постоянного тока | Выход: | сигнал mv |
| Связь: | 50,4 зажим | Температурная компенсация: | 0-70 |
| Транспортный пакет: | коробка | Спецификация: | 500,4 мм |
| Торговая марка: | Хэнтонг | Источник: | Китай |
| Код ТН ВЭД: | 9026209090 | Производственная мощность: | 50000 шт/год |
| Выделить |
316L датчик давления из нержавеющей стали,пьезорезистивный кремниевый преобразователь давления,Датчик передающего давление OEM |
||
Product Description
Диафрагменный пьезорезистивный датчик давления, диффузионный кремниевый санитарный преобразователь давления
Введение: .

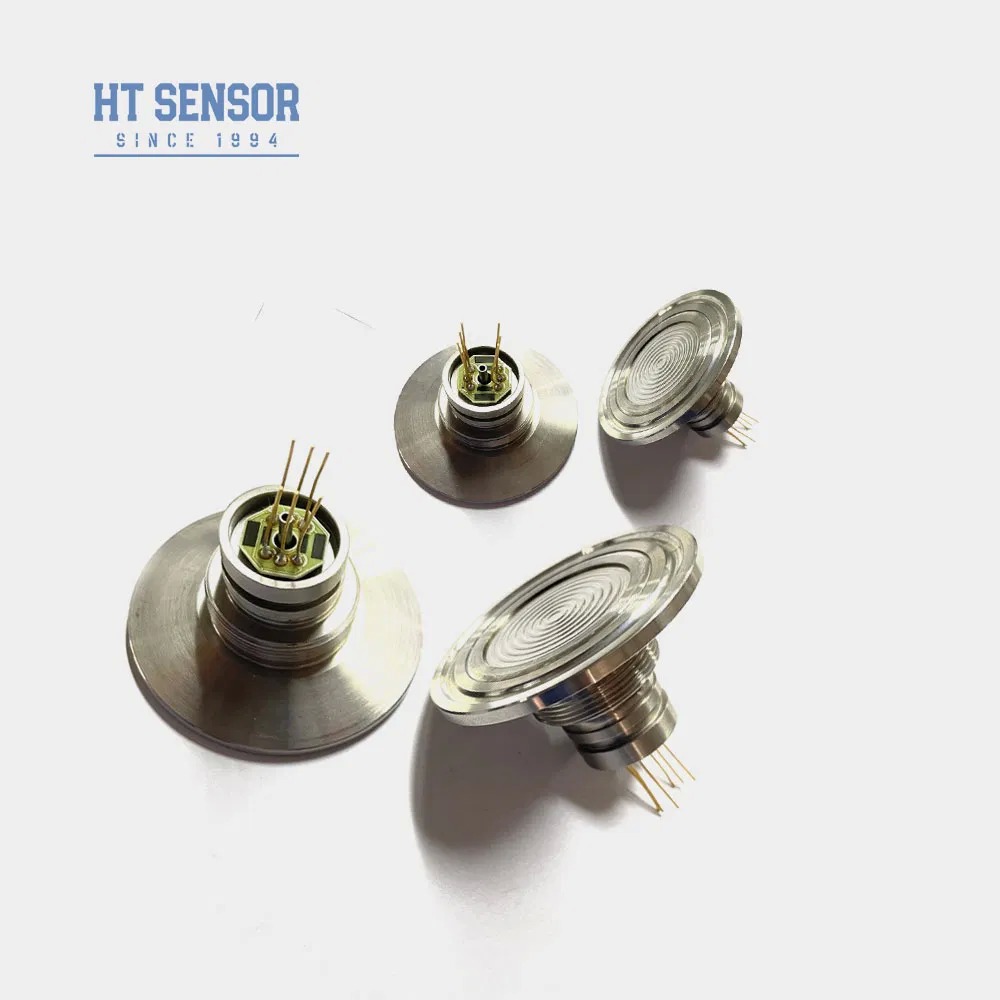

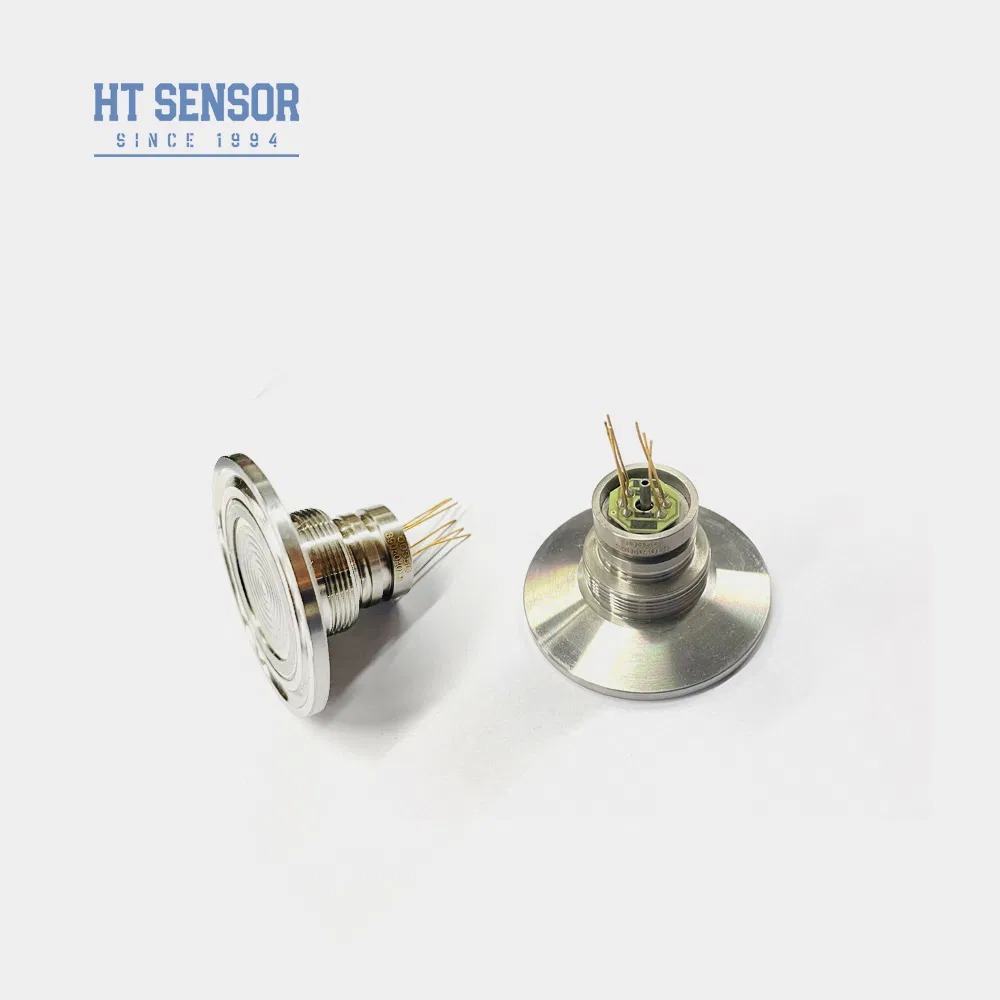

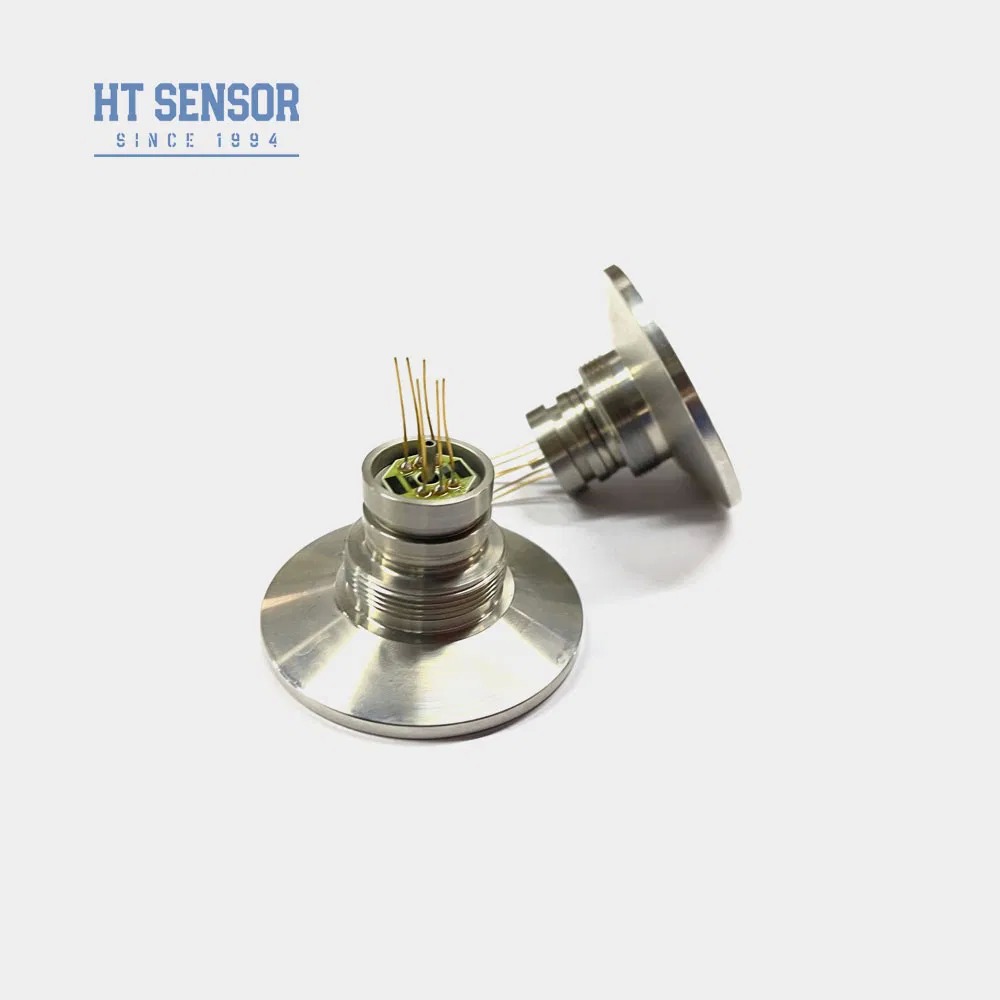

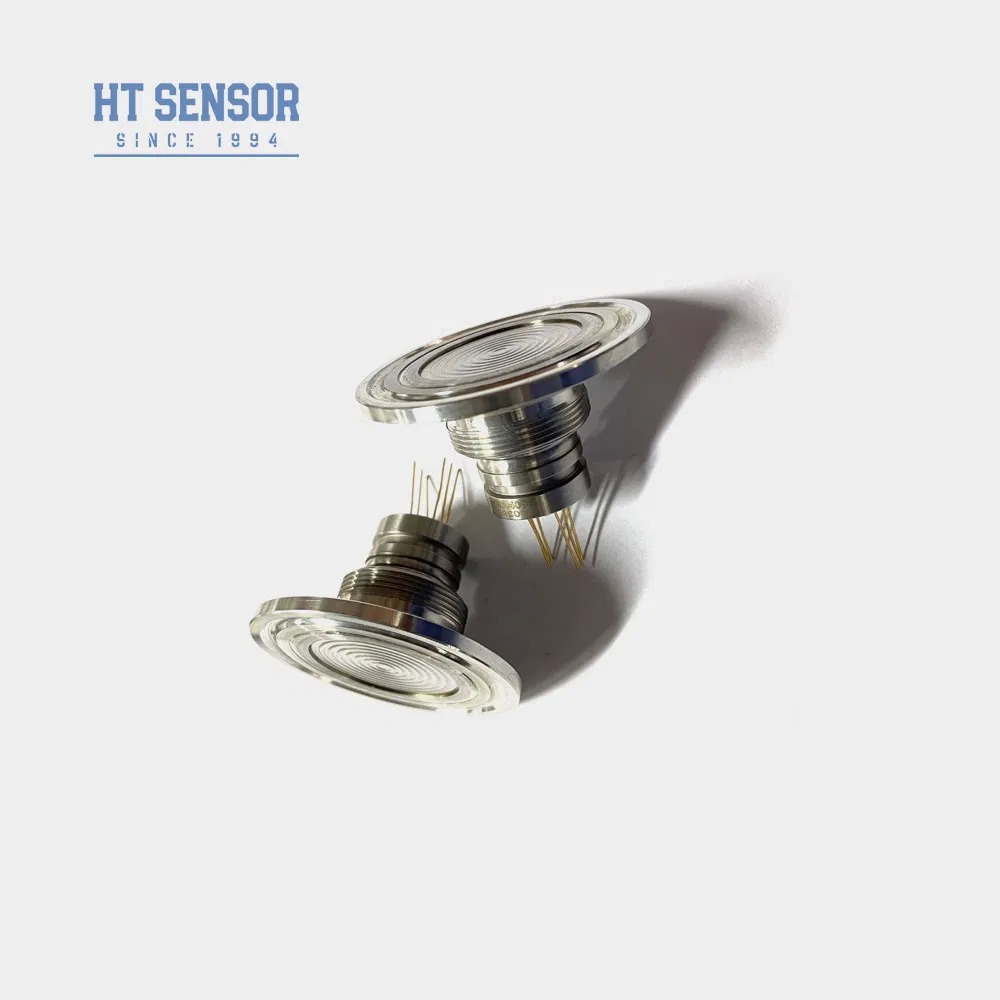

HT-IQ - это датчик давления с плоской диафрагмой и высокостабильным диффузионным кремниевым чипом. Давление передается на чувствительный чип через диафрагму из нержавеющей стали и герметичное силиконовое масло. Чувствительный чип не контактирует напрямую с измеряемой средой. Этот продукт имеет плоскую диафрагменную структуру, что делает его легким в очистке и очень надежным. Он подходит для применения в таких отраслях, как пищевая промышленность и гигиена.Особенности продукта:Использование передовых технологий и корпуса из нержавеющей стали 316L, а также материалов, таких как титан и Hastelloy для диафрагмы
- выдающаяся надежность, повторяемость и стабильность
- Конструкция с плоской диафрагмой, что облегчает очистку .Подходит для измерения давления некоррозионных газов и жидкостей с совместимостью с нержавеющей сталью 316LмВ
- Управление промышленными процессами
- Фармацевтическая промышленность
- Входное сопротивление : 2,5 кОм~6 кОмВыходное сопротивление: 2,5 кОм~6 кОм
- Электрическое подключение: позолоченные контакты Kovar или высокотемпературные провода 100 мм.
- Параметры производительности:
- Диапазон измерения
- Абсолютное (A)
- 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА
- Герметичное (S)
- 3500 кПаS
| Тип. | Макс. | Единица измерения | |||
| Нелинейность | |||||
| ±0,15 | ±0,3 | ||||
| . | Повторяемость | 0,05 | |||
| 0,1мВ | Гистерезис | Рабочая температура | |||
| 0,1 . | Выход при полной шкале | Рабочая температура | |||
| 0±2мВ | Выход при полной шкале | Рабочая температура | |||
| 50±10мВ | мВ | ≥35 кПа | ±1 | ||
| 100±30мВ | ºC | ≤20 кПа | ±1 | ±1 | |
| ºC | ≥35 кПа | ±0,5 | ±1 | ||
| %F.S | ºC | ºC | 0~50 | Рабочая температура | |
| ºC | 0~70 | ºC | Рабочая температура | ||
| %F.S | ºC | ºC | 0~50 | Рабочая температура | |
| ºC | 0~70 | ºC | Рабочая температура | ||
| -20~80 | ºC | Температура хранения | 0,2 % | ||
| ºC | Допустимая перегрузка | 0,2 % | |||
| Разрывное давление | 0,2 % | ||||
| Долгосрочная стабильность | 0,2 % | ||||
| F.S/год | . | ||||
| 316L | . | ||||
| ≥200 МОм 100 В постоянного тока | . | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | |||
| Удар | . | ||||
| Время отклика | . | ||||
| Уплотнение уплотнительным кольцом | . | ||||
| Заполняющая среда | . | ||||
| Вес | . | ||||
| Параметры проверены в следующих условиях: 1,5 мА при 25°C | . | ||||
| Конструкция | Размер | . | |||
| . | |||||
| Электрическое подключение и компенсация | |
|
Советы по заказу
Советы по заказу 1. Обратите внимание на соответствие размера сердечника и корпуса преобразователя при сборке для достижения |
|
2. При сборке корпуса убедитесь, что он выровнен по вертикали, и приложите равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины.
| 4. Не нажимайте на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение сердечника из-за деформации или прокола диафрагмы. |
5. Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника. |
| 6. Если есть какие-либо изменения в выводах контактов, обратитесь к этикетке на фактическом сердечнике. |
Вопросы и ответы
1.В: Каковы особенности ваших преобразователей датчиков давления?
О: Высокая точность, долговечность и отличные характеристики. Доступна настройка.
2.В: Могу ли я настроить специальные спецификации?
.
| Мы предоставляем услуги OEM и ODM |
