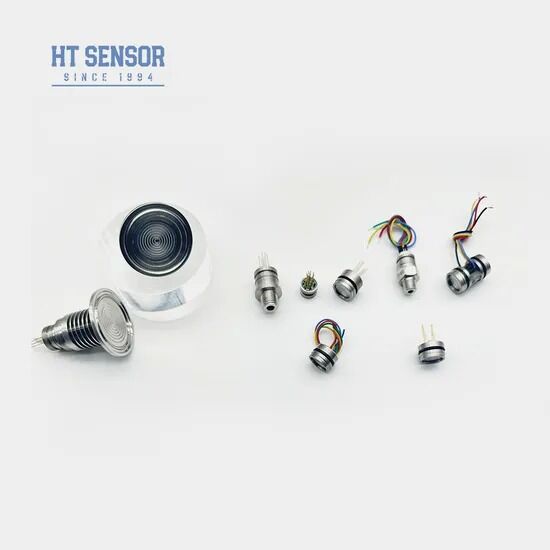

Датчик давления HT19F с температурной компенсацией, датчик уровня

HT19F Pressure Sensor Cell with Temperature Compensation Level Sensor
HT19F Pressure Sensor Cell with Temperature Compensation Level Sensor HT19F Pressure Sensor Cell with Temperature Compensation Level Sensor HT19F Pressure Sensor Cell with Temperature Compensation Level Sensor HT19F Pressure Sensor Cell with Temperature Compensation Level Sensor HT19F Pressure Sensor Cell with Temperature Compensation Level Sensor
Основная информация
Сертификация: RoHS
Количество мин заказа: 5
Цена: 10
Лучшая цена Контакт
Подробная информация
Модель №.: HT19F Для: Диффузный силиконовый передатчик давления
Тип выходного сигнала: Аналоговый тип производственный процесс: Интеграция
Материал: Нержавеющая сталь Тип потока: Нет
Тип проводки: Четырехпроводный Измерительная среда: Газ и жидкость
IP-рейтинг: IP65 Индивидуальные: Индивидуальные
Власть: 1,5 мА Выход: сигнал mv
Диапазон: 19 мм Температурная компенсация: Да
Транспортный пакет: коробка Спецификация: 19 мм
Торговая марка: Хэнтонг Источник: Китай
Код ТН ВЭД: 9026209090 Производственная мощность: 50000 шт/год
Выделить:

Датчик давления HT19F с температурной компенсацией

,

Датчик уровня с температурной компенсацией

,

Датчик-преобразователь давления с гарантией

Характер продукции

HT19F Клетка датчика давления с датчиком уровня компенсации температуры
Датчик давления с компенсацией температуры
Датчик давления HT19F с температурной компенсацией, датчик уровня 0

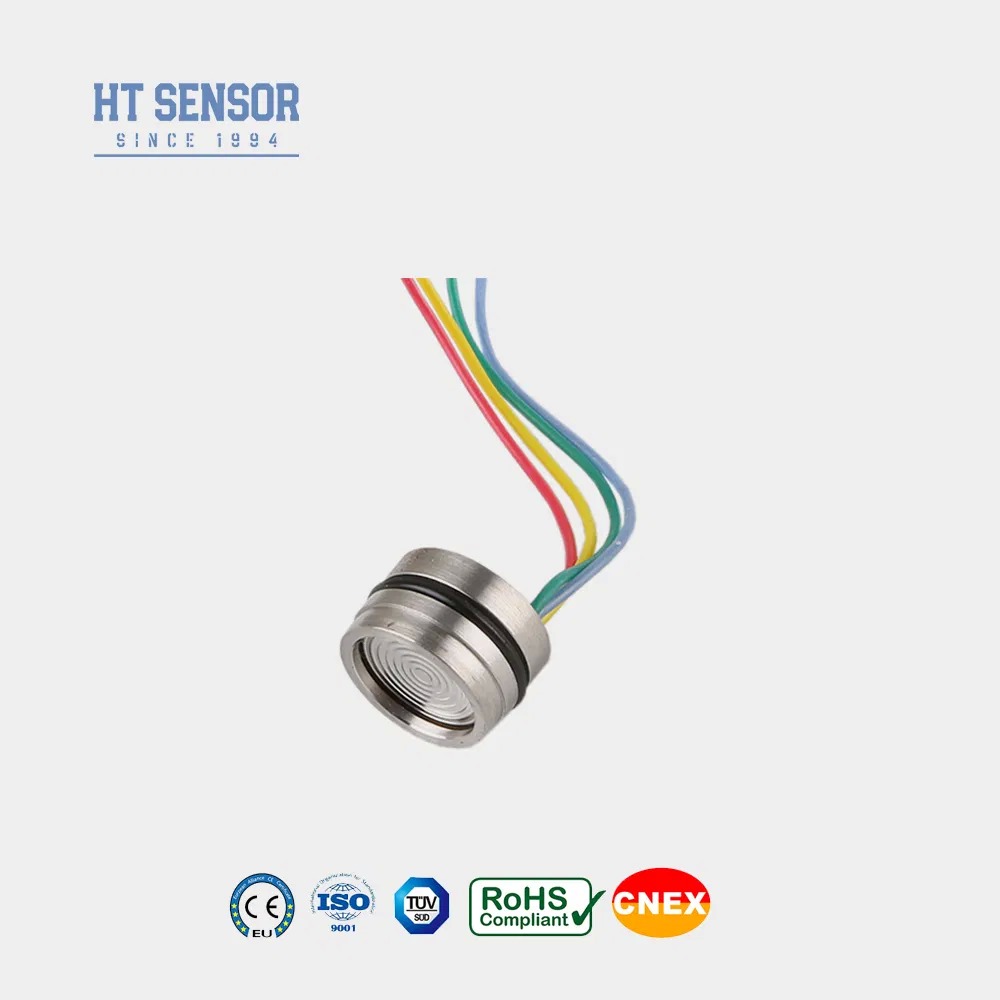

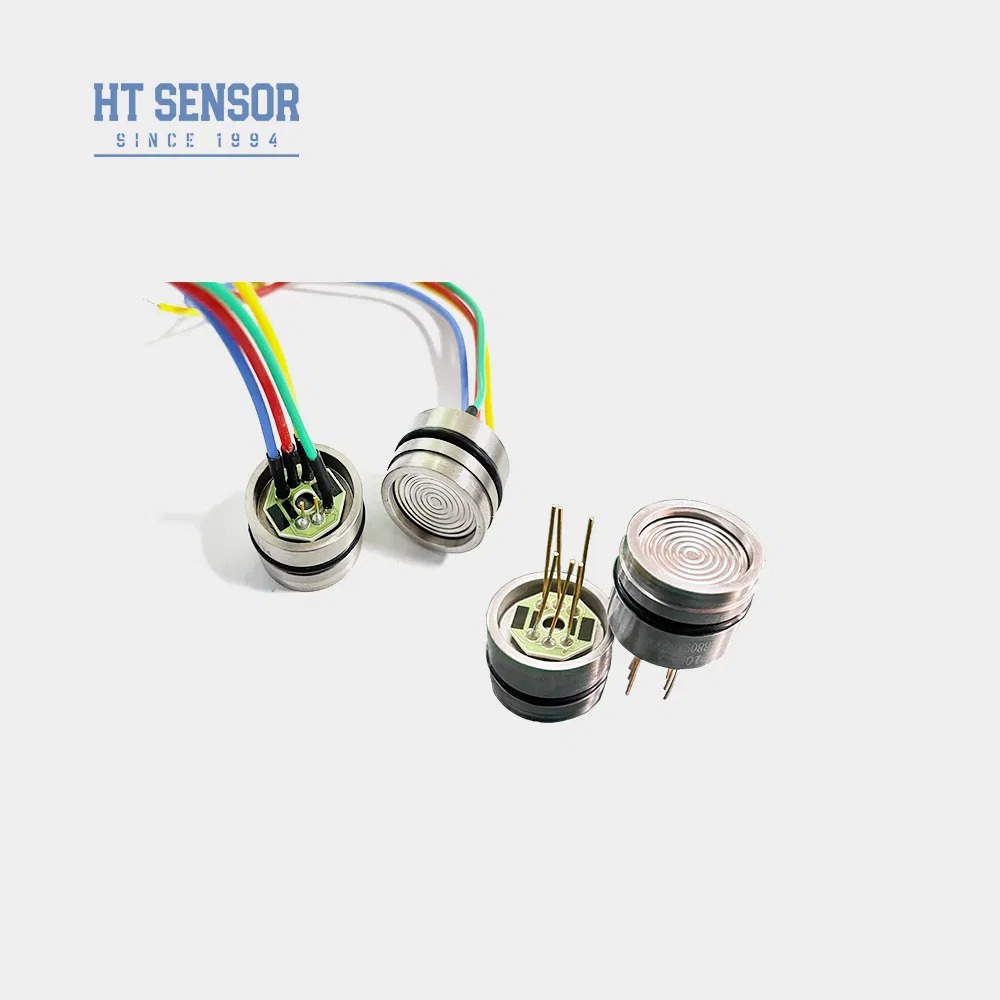

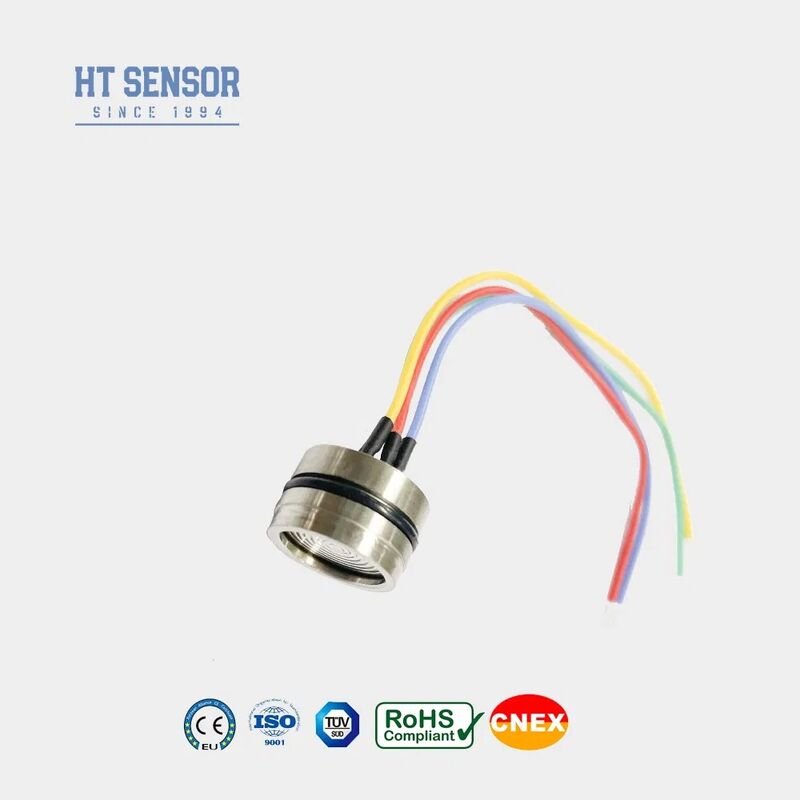

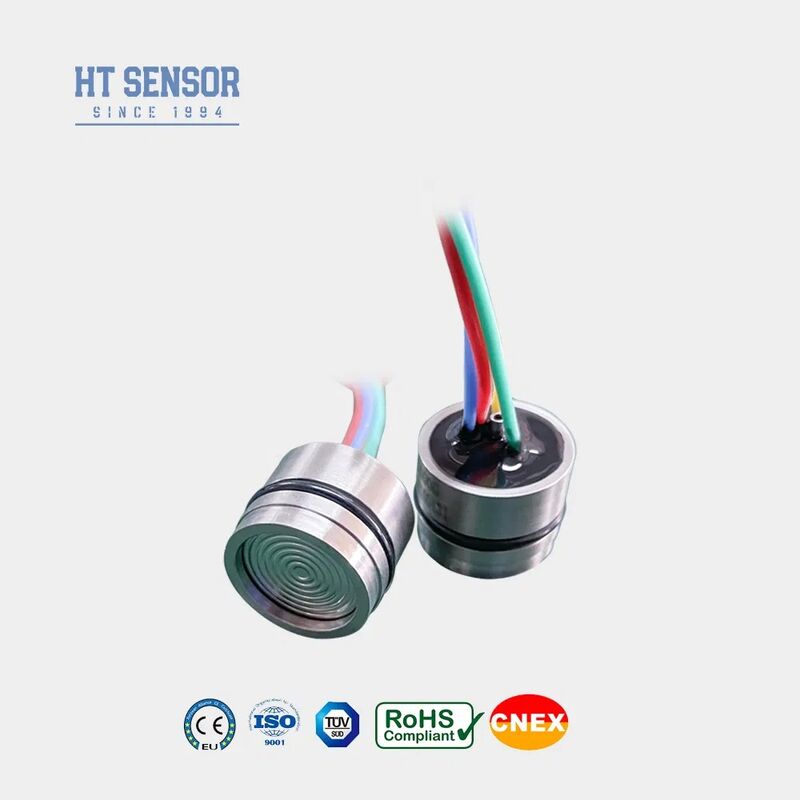

19мм кремниевый пьезорезистивный датчик давления

Введение:
HT19F функционирует как кремниевый пьезорезистивный датчик давления, с ядром, состоящим из высокостабильного диффузного кремниевого элемента.давление жидкостей и газов путем передачи давления испытываемогосредний к кремниевой диафрагме через изоляционную диафрагму и кремниевое масло.Многофункциональность датчика широко используется в воздушных компрессорах и холодильникахсистемы
Датчик давления HT19F с температурной компенсацией, датчик уровня 1
Датчик давления HT19F с температурной компенсацией, датчик уровня 2
Датчик давления HT19F с температурной компенсацией, датчик уровня 3


Характеристики продукта:
1Используя передовые технологии и корпус из нержавеющей стали 316L, наряду с материалы, такие как титан и Hastelloy для диафрагмы
2Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция
3.исключительная надежность, повторяемость и стабильность
Заявления:
1. Подходит для измерения давления не коррозионных газов и жидкостей с 316L совместимость из нержавеющей стали
2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
3Используется в морской и авиационной промышленности.
4Подходит для гидравлических и пневматических систем управления
5. Используется в процессах управления
Электрическая производительность:
1.Силовой источник: ≤2mA DC (типичный 1,5mA DC)
2.Импеданс ввода:3KΩ~6KΩ
3Выходное сопротивление:2.5KΩ~6KΩ
4Электрическое соединение: позолоченные коварные булавки или 100 мм высокотемпературные провода.
Параметры работы:
Диапазон Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
  Тип Макс Единица
Нелинейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выход на расстояние   ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Ошибка температуры - нулевая ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Время ошибки температуры ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловое кольцо или фторное кольцо
Заполнительная среда Кремниевое масло
Вес около 28 г.
Параметры испытываются в следующих условиях: 1,5mA @ 25°C

Конструкция
< 3,5 МПаС Датчик давления HT19F с температурной компенсацией, датчик уровня 4
≥ 3,5 МПаС
< 40 МПаС		 Датчик давления HT19F с температурной компенсацией, датчик уровня 5
≥ 40 МПаС Датчик давления HT19F с температурной компенсацией, датчик уровня 6

Электрическое соединение и компенсация




Датчик давления HT19F с температурной компенсацией, датчик уровня 7






Примеры отбора
Датчик давления HT19F с температурной компенсацией, датчик уровня 8
Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

Компания


Датчик давления HT19F с температурной компенсацией, датчик уровня 9Датчик давления HT19F с температурной компенсацией, датчик уровня 10Датчик давления HT19F с температурной компенсацией, датчик уровня 11Датчик давления HT19F с температурной компенсацией, датчик уровня 12 Датчик давления HT19F с температурной компенсацией, датчик уровня 13
Вопросы и ответы

1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется заранее связаться с нашей командой по продажам, чтобы обеспечить плавное планирование производства и доставки.
.
4.Q: Каков типичный срок доставки?
А:5 ~ 8 рабочих днейдля стандартных моделей.

5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
